Caixa de derivação de encastrar 80
Ref. 2003112 | EAN 4012195020479
- Descrição do produto
-
Descrição do produto

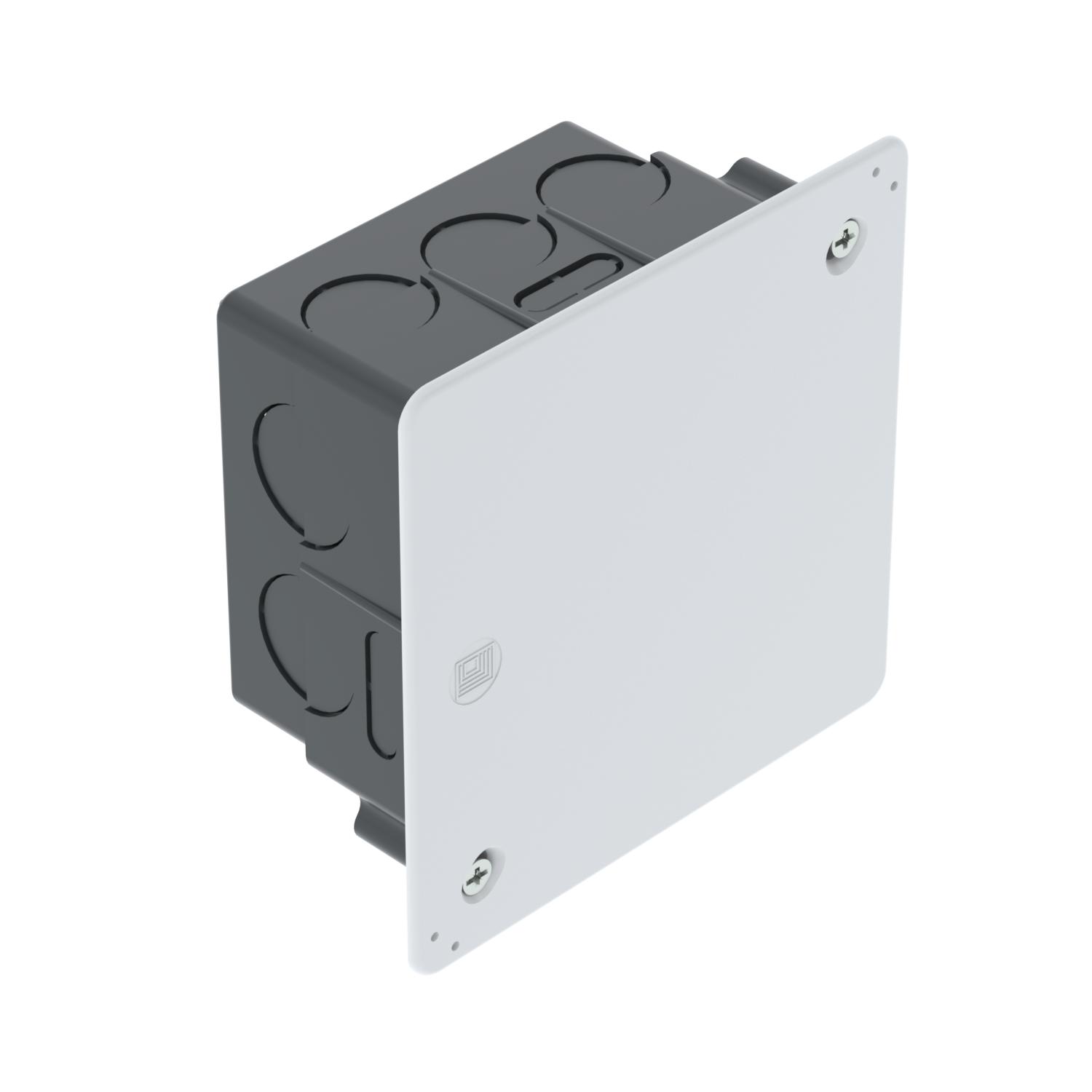

Caixas de derivação de encastrar para bornes, utilização em alvenaria com uma profundidade de instalação de pelo menos 45 mm. Com tampa e parafusos na tampa (15 m). Borda da tampa plana, superfície da tampa áspera.
• 6 entradas laterais Ø 19 mm
• 4 entradas laterais Ø 21,5 mm
• 4 entradas laterais para cabos planos/cabos de fita
• 2 entradas Ø 21,5 mm na base
• 2 entradas para cabos planos/cabos de fita na base
-
- Dados técnicos
-
Dados técnicos
Altura mín. do pavimento 47 mm Apoios sem Com abraçadeira para pregos não Com blindagem não Com parafusos não Cor Preto Dimensão 80x80x45 Entrada pela parte de trás não Entradas 18 Fixação da tampa aparafusado Forma quadrada Funktionsgaranti sem Grau de proteção IP20 Hermético não Livre de halogéneos não Material Poliestireno Montagem sem Número de entradas 18 para diâmetro de tubo 16/19 mm resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Secção transversal nominal mín. 4 mm² Selável não Tampa não transparente Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Marcação Dimensões

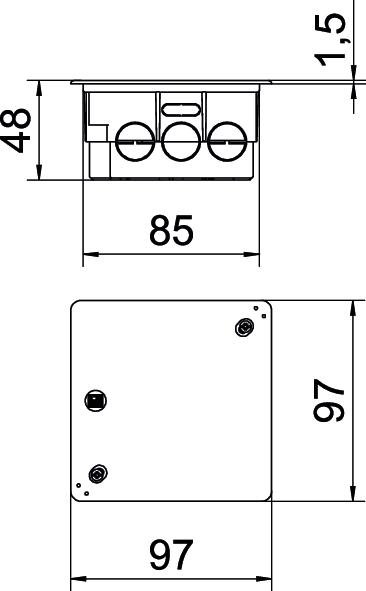

Altura 45 mm Comprimento 80 mm Largura 80 mm Medida A 102 mm Medida B 97 mm Medida H 45 mm Medida L 85 mm - Todos os tipos
