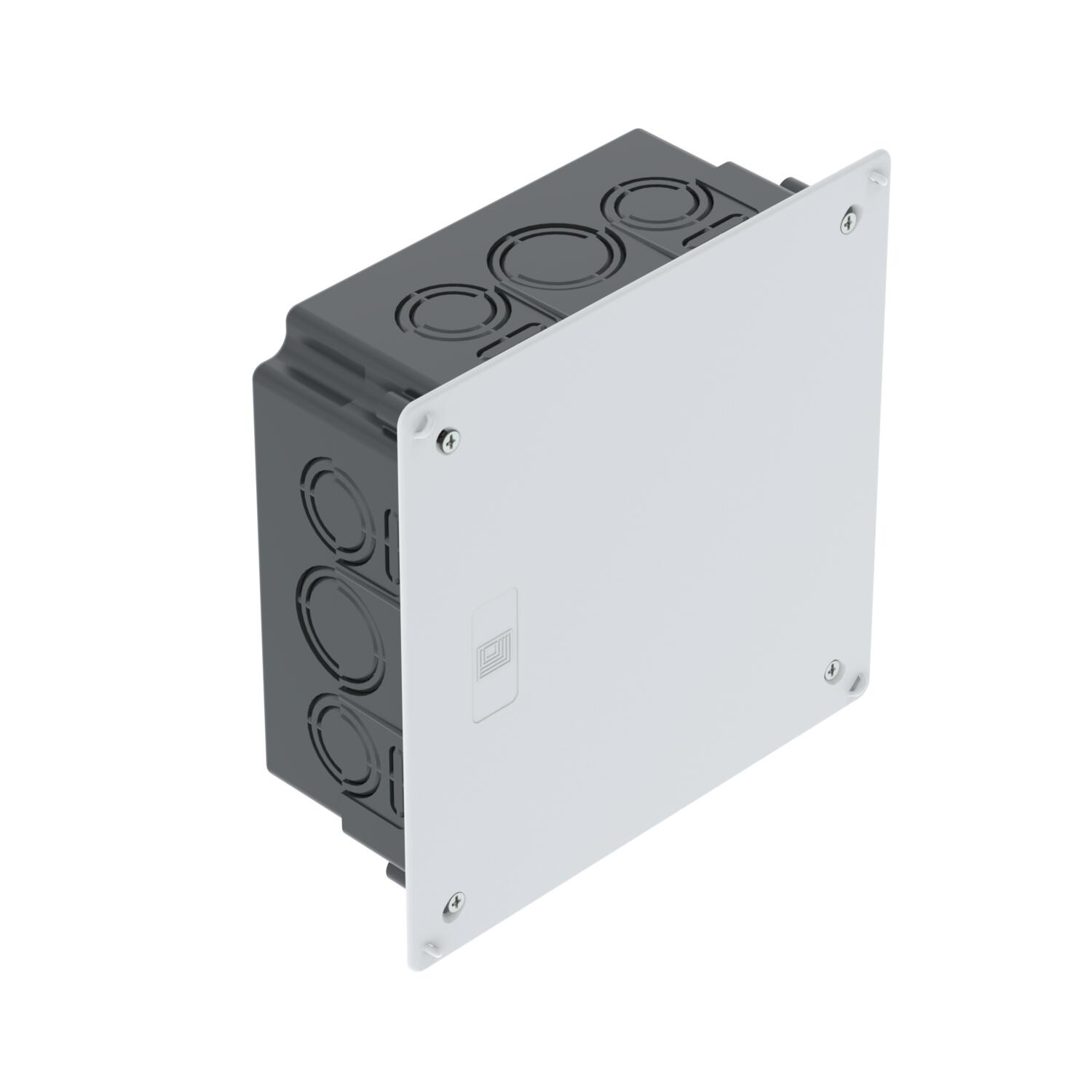

Caixa de derivação de encastrar 150
Ref. 2003124 | EAN 4012195023777
- Descrição do produto
-
Descrição do produto
Caixas de derivação de encastrar para bornes, utilização em alvenaria com uma profundidade de instalação de pelo menos 65 mm. Com tampa e parafusos na tampa (15 m). Borda da tampa plana, superfície da tampa áspera.
• 4 entradas de tubo combinadas laterais Ø 34,6 e 28,5 mm
• 8 entradas laterais Ø 28,5 mm e 21,5 mm
• 8 entradas laterais para cabos planos/cabos de fita
• 2 entradas Ø 28,5 mm na base
• 2 entradas para cabos planos/cabos de fita na base
-
- Dados técnicos
-
Dados técnicos
Altura mín. do pavimento 67 mm Apoios sem Com abraçadeira para pregos não Com blindagem não Com parafusos não Cor Preto Dimensão 150x150x65 Entrada pela parte de trás não Entradas 24 Fixação da tampa aparafusado Forma quadrada Funktionsgaranti sem Grau de proteção IP20 Hermético não Livre de halogéneos não Material Poliestireno Montagem sem Número de entradas 24 resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Secção transversal nominal mín. 16 mm² Selável não Tampa não transparente Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Marcação Dimensões

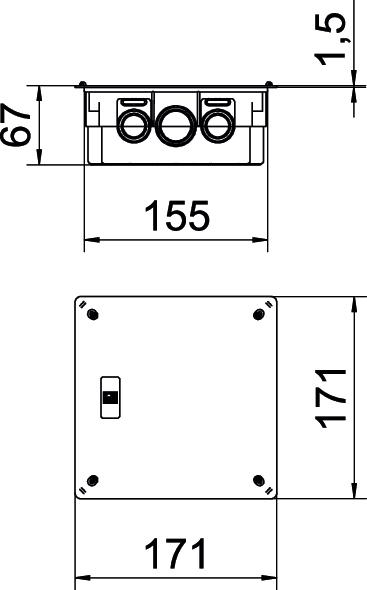

Altura 65 mm Comprimento 150 mm Largura 150 mm Medida A 200 mm Medida B 170 mm Medida H 65 mm - Todos os tipos
- Downloads
-
Ficha técnica UV 150 K / 2003124 , 0.22MB , pdfMonofolha Unterputzdosen , 0.21MB , pdfDeclaração de conformidade UV 150 K / 2003124 , 0.05MB , pdfMarca de aprovação Marca de aprovação VDE UG 60... , 0.12MB , pdfInstruções de montagem Instruções de montagem caixas de encastrar UP , 12.98MB , pdf
