- Descrição do produto
-
Descrição do produto

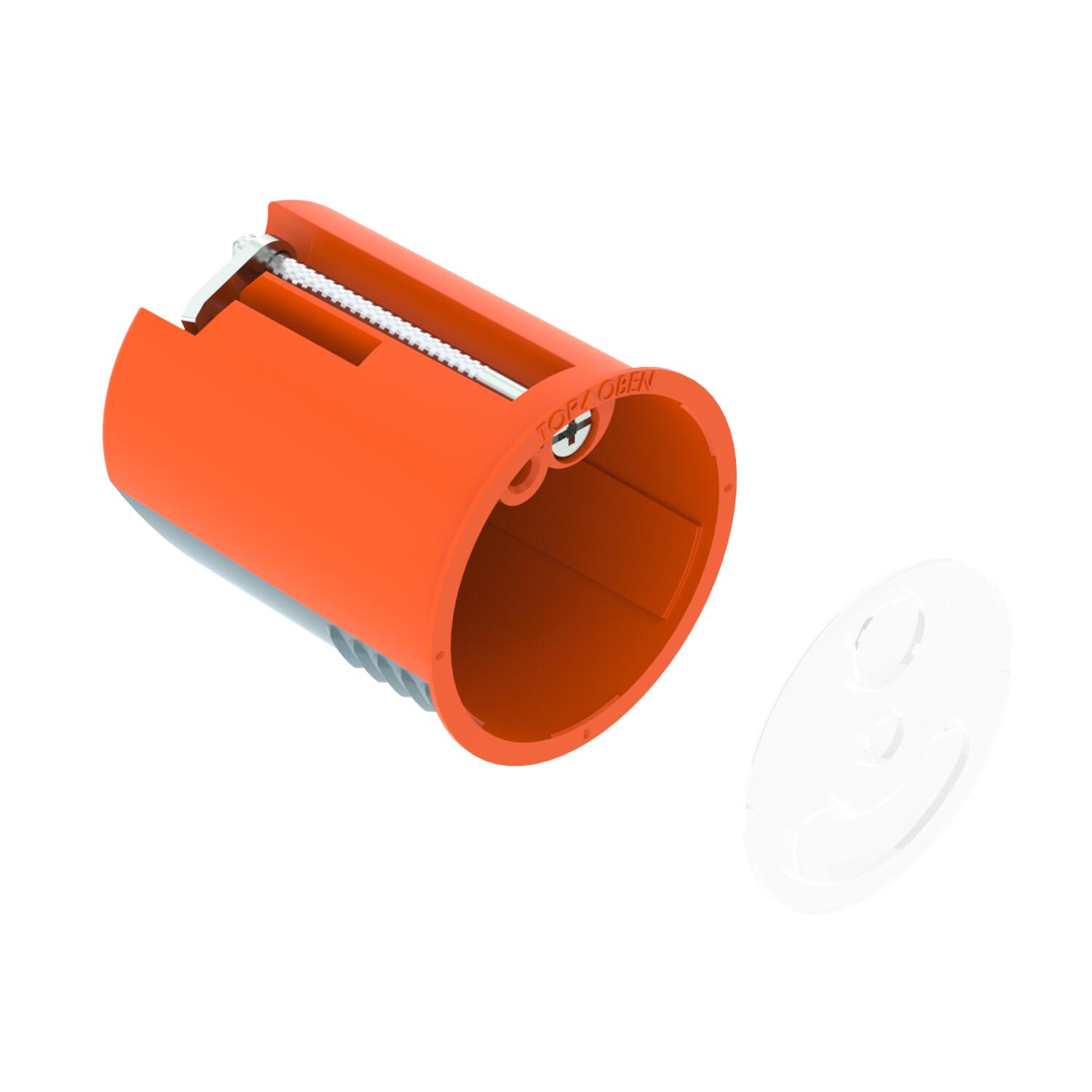

Caixa de aplique hermética para paredes ocas, para a montagem de iluminação na parede ou de altifalantes. Com tampa.
• 1 entrada para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 1 entrada para cabos NYM 3 x 1,5 mm²
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
- Dados técnicos
-
Dados técnicos

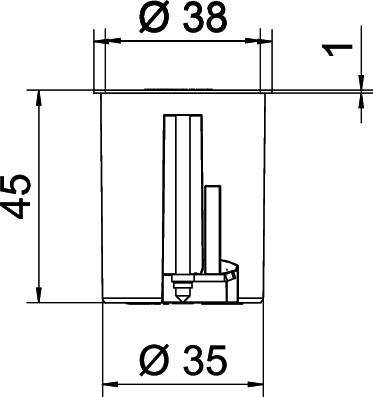

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Com parafusos não Cor cor de laranja / cinzento Diâmetro 38 mm Diâmetro do corte 35 mm Dimensão Ø38, H45 Entradas de cabos 3 x 1,5 mm² 1 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 1 Fixação da tampa encaixável Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP 30 Hermético sim Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de entradas 2 resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 1,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa branco Tensão nominal 400 V Tipo de entrada_ Cabos NYM e tubos Tipo de versão da caixa Membrana de inserção Dimensões
Altura 45 mm Comprimento 38 mm - Todos os tipos
- Downloads
-
Ficha técnica HG 45-WA-LD / 2003832 , 0.30MB , pdfDeclaração de conformidade HG 45-WA-LD / 2003832 , 0.16MB , pdfREACH Declaração de conformidade HG 45-WA-LD / 2003832 , 0.12MB , pdfRoHS Declaração de conformidade HG 45-WA-LD / 2003832 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE HG 45-WA-LD , 0.34MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
