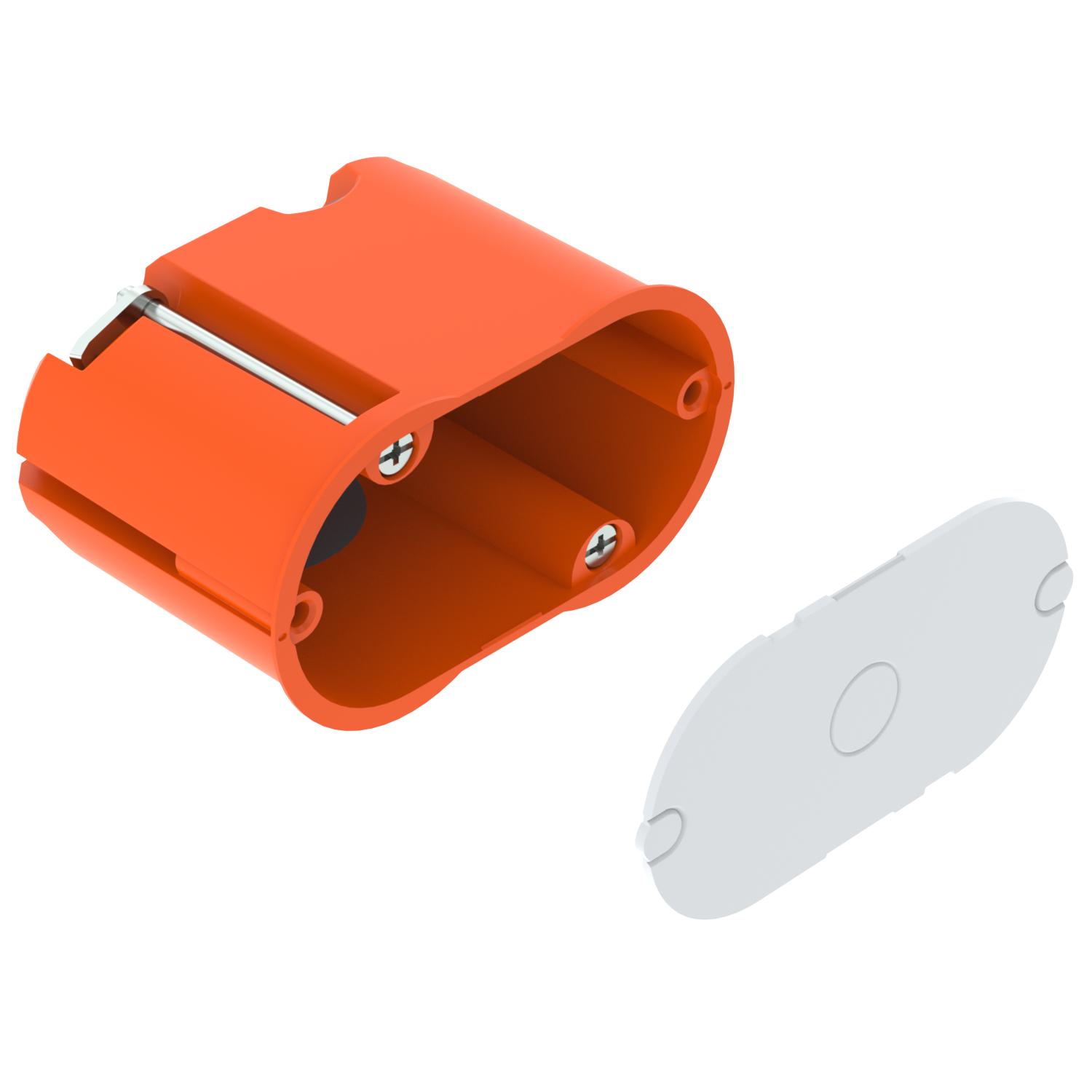

Caixa de aplique para paredes ocas HW, dupla, hermética
Ref. 2003834 | EAN 4012197244842
- Descrição do produto
-
Descrição do produtoCaixa de aplique, dupla, hermética para paredes ocas, para a montagem de iluminação na parede ou de altifalantes. Com tampa.
• 1 entrada para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 3 x 1,5 mm²
• 1 entradas para cabos combinadas Ø 20 e 25 mm
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

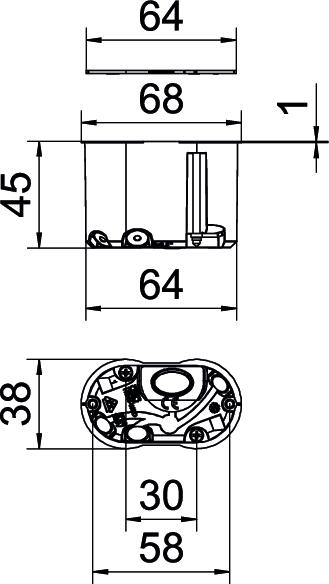

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 45 mm Com parafusos não Comprimento 68 mm Cor cor de laranja / cinzento Diâmetro do corte 35 mm Dimensão 68x38x45 Entradas combinadas Ø 20 / 25 mm 1 Entradas de cabos 3 x 1,5 mm² 2 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 1 Fixação da tampa encaixável Fixação dos aparelhos Parafusos Forma oval Grau de proteção IP 30 Hermético sim Largura 38 mm Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de entradas 4 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,0802 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 1,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa branco Tensão nominal 400 V Tipo de entrada_ Cabos NYM e tubos Tipo de versão da caixa Membrana de inserção - Todos os tipos
- Downloads
-
Ficha técnica HG 45-WAD-LD / 2003834 , 0.24MB , pdfDeclaração de conformidade UE HG 45-WAD-LD / 2003834 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE HG 45-WA-LD , 0.34MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
