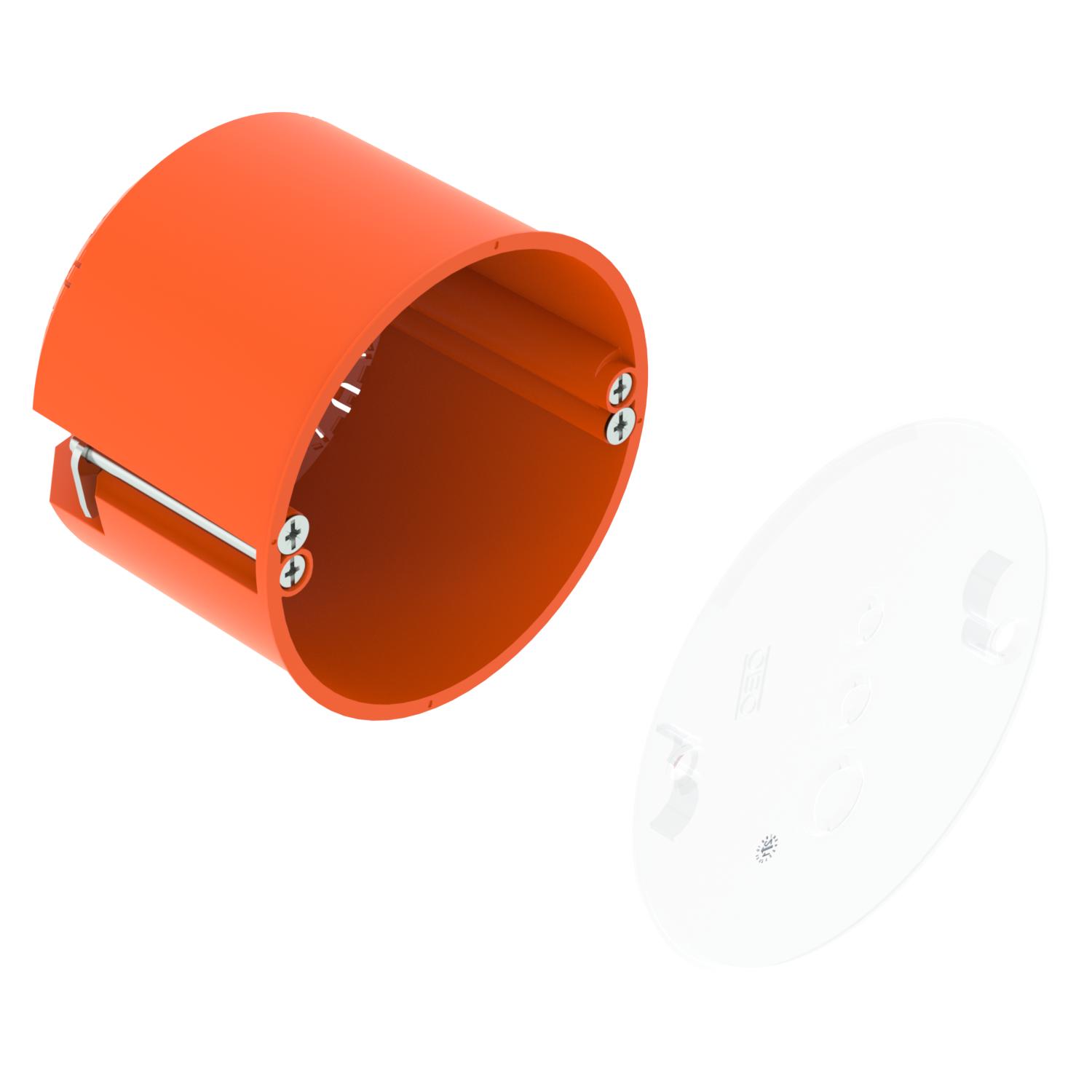

Caixa de aparelhagem para paredes ocas HW 61, CEE/PERILEX, com tampa
Ref. 2003820 | EAN 4012196714650
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem CEE/PERILEX com tampa, para utilização em paredes ocas com uma profundidade de instalação de pelo menos 61 mm e uma espessura de placa de 5 - 40 mm.
• 2 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 3 entradas de tubos combinadas até Ø 20 e 25 mm
• 3 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• 1 entrada para cabos NYM 3 x 1,5 mm²
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

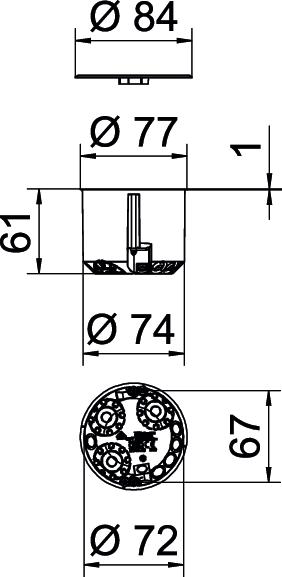

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 61 mm Apoios sem Com parafusos sim Cor cor de laranja Diâmetro 74 mm Diâmetro do corte 74 mm Dimensão Ø74mm, H61mm Distância entre parafusos da tampa 67 mm Entradas combinadas Ø 20 / 25 mm 3 Entradas de cabos 3 x 1,5 mm² 1 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 3 Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP 30 Hermético não Livre de halogéneos sim Material Polipropileno Número de elementos 1 Número de entradas 9 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,1368 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa branco Tensão nominal 400 V Tipo de entrada_ Cabos NYM e tubos Tipo de versão da caixa Aberturas destacáveis - Todos os tipos
