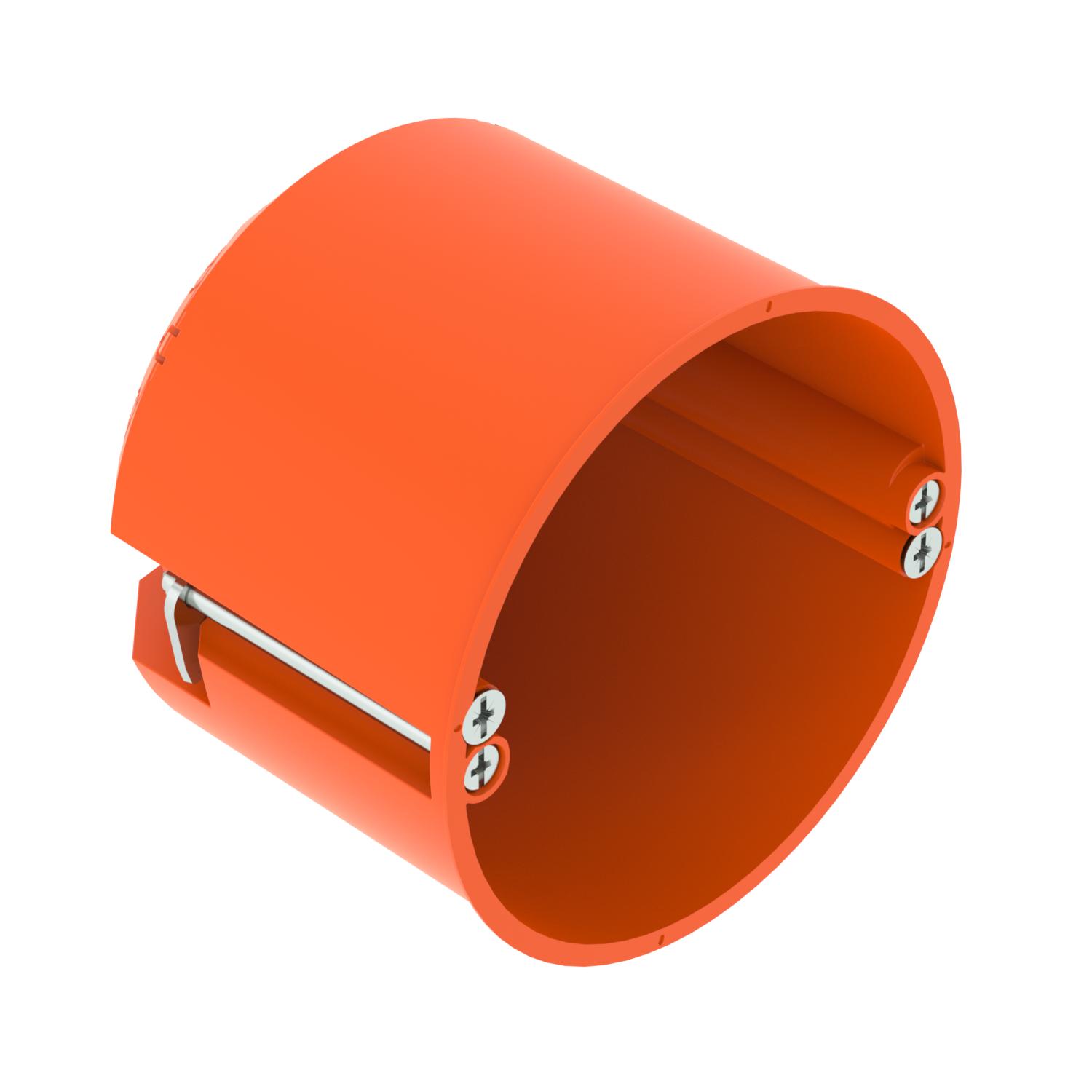

Caixa de aparelhagem para paredes ocas HW 61, CEE/PERILEX
Ref. 2003818 | EAN 4012196689880
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem CEE/PERILEX para utilização em paredes ocas com uma profundidade de instalação de pelo menos 61 mm e uma espessura de placa de 5 - 40 mm.
• 2 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 3 entradas de tubos combinadas até Ø 20 e 25 mm
• 3 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• 1 entrada para cabos NYM 3 x 1,5 mm²
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

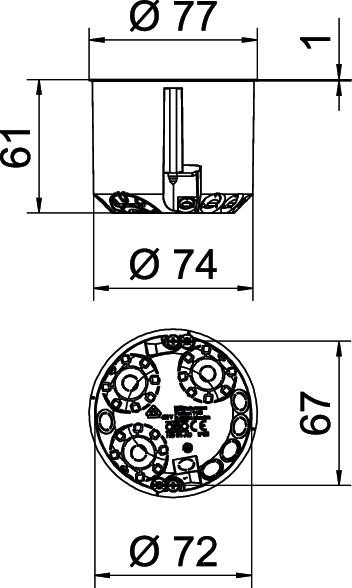

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 61 mm Apoios sem Com parafusos sim Cor cor de laranja Diâmetro 74 mm Diâmetro do corte 74 mm Dimensão Ø74mm, H61mm Entradas combinadas Ø 20 / 25 mm 3 Entradas de cabos 3 x 1,5 mm² 1 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 3 Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP 30 Hermético não Livre de halogéneos sim Material Polipropileno Número de elementos 1 Número de entradas 9 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,1653 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM e tubos Tipo de versão da caixa Aberturas destacáveis - Todos os tipos
- Downloads
-
Ficha técnica HG 61-AD / 2003818 , 0.29MB , pdfDeclaração de conformidade UE HG 61-AD / 2003818 , 0.16MB , pdfMarca de aprovação Marca de aprovação VDE HG 61 , 0.34MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
