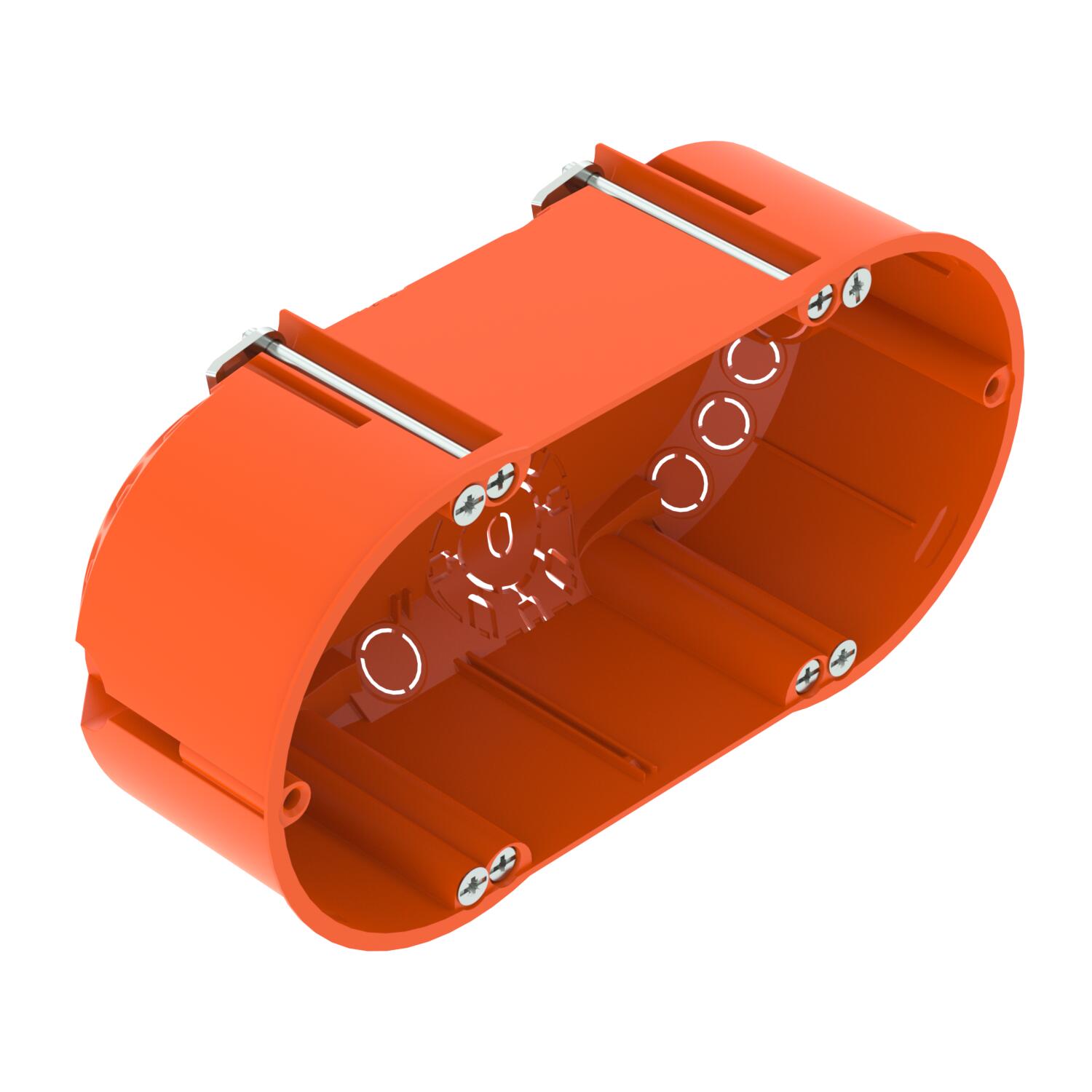

Caixa de aparelhagem para paredes ocas HW 47, dupla
Ref. 2003822 | EAN 4012196863945
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem dupla para utilização em paredes ocas com uma profundidade de instalação de pelo menos 47 mm e uma espessura de placa de 5 - 40 mm.
• 6 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 4 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

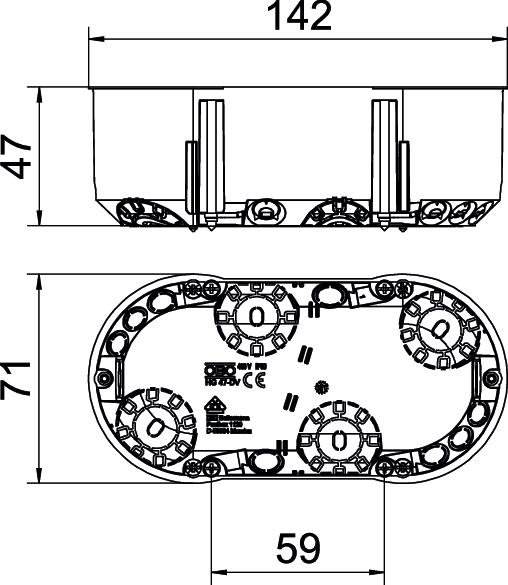

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 47 mm Apoios Uniões de ligação Com parafusos sim Comprimento 142 mm Cor cor de laranja Diâmetro do corte 68 mm Dimensão 142x71 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma oval Grau de proteção IP 30 Hermético não Largura 71 mm Livre de halogéneos sim Material Polipropileno Número de elementos 2 Número de entradas 12 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,2266 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos Tipo de versão da caixa Aberturas destacáveis - Todos os tipos
- Downloads
-
Ficha técnica HG 47-DV / 2003822 , 0.24MB , pdfDeclaração de conformidade UE HG 47-DV / 2003822 , 0.16MB , pdfREACH Declaração de conformidade HG 47-DV / 2003822 , 0.12MB , pdfRoHS Declaração de conformidade HG 47-DV / 2003822 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE HG 47 , 0.12MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
