Caixa de aparelhagem para paredes ocas HW 47 47 | 68 | 68 | 20/25 mm | 6

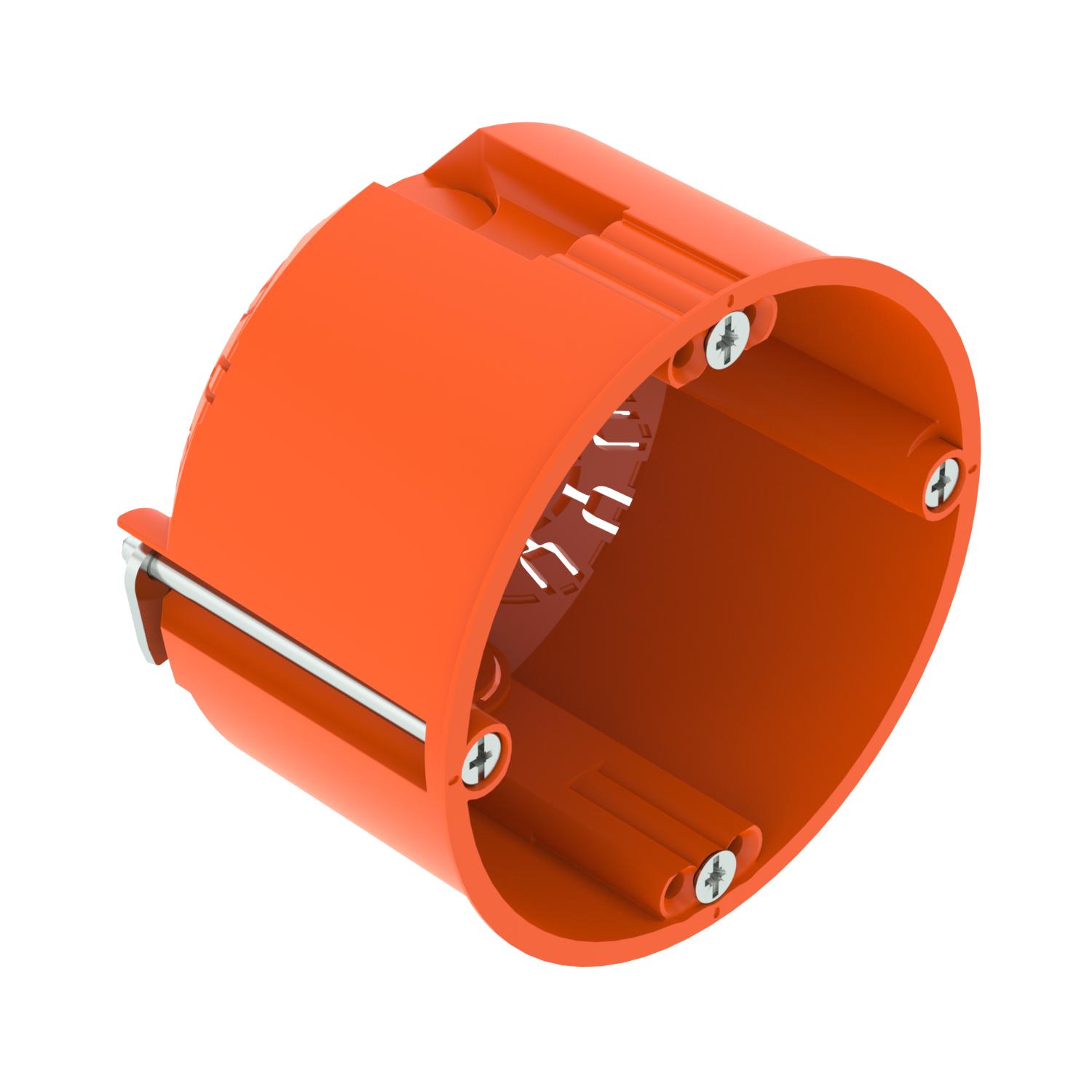

Caixa de aparelhagem para paredes ocas HW 47

Ref. 2003802 | EAN 4012196687077

Ref. / Tipo	2003802 / HG 47

Altura	47 mm

Diâmetro	68 mm

Diâmetro do corte	68 mm

para diâmetro de tubo	20/25 mm

Número de entradas	6

Descrição do produto

Descrição do produto

Caixa de aparelhagem para utilização em paredes ocas com uma profundidade de instalação de pelo menos 47 mm e uma espessura de placa de 5 - 40 mm.

• 2 x 3 cúpulas de parafuso
• Parafusos de fixação, cabeça combinada
• 2 entradas de tubos combinadas Ø 20 e 25 mm
• 2 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
Acessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dados técnicos

Dados técnicos

Adequado para espessura máx. da placa	40 mm
Adequado para espessura mín. da placa	5 mm
Altura	47 mm
Apoios	Uniões de ligação
Com parafusos	sim
Cor	cor de laranja
Diâmetro	68 mm
Diâmetro do corte	68 mm

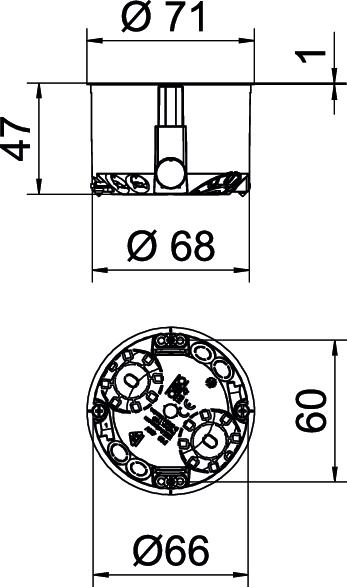

Dimensão	Ø68mm, H47mm
Entradas combinadas Ø 20 / 25 mm	2
Entradas de cabos 3 x 1,5 mm²	2
Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm²	2
Entradas de cabos para baixas tensões	2
Fixação da tampa	Parafusos
Fixação dos aparelhos	Parafusos
Forma	redondo

Grau de proteção	IP 30
Hermético	não
Livre de halogéneos	sim
Material	Polipropileno
Número de elementos	1
Número de entradas	6
para diâmetro de tubo	20/25 mm
Pegada de CO₂ (GWP) do berço ao portão	0,092 kg CO₂e / 1 Peça
resistência ao fio incandescente	conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C
Resistente	sim
Secção transversal nominal máx.	2,5 mm²
Secção transversal nominal mín.	1,5 mm²
Tampa	sem
Tensão nominal	400 V
Tipo de entrada_	Cabos NYM, cabos de dados e tubos corrugados
Tipo de versão da caixa	Aberturas destacáveis

Todos os tipos

Todos os tipos

Tipo	Altura	Diâmetro	Diâmetro do corte	para diâmetro de tubo	Número de entradas	Ref.	Quantidade	Qte. minima fornec.
HG 47	47 mm	68 mm	68 mm	20/25 mm	6	2003802	Unidade	25 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Anel de compensação HW	ZH 68-AR	2003840	Unidade	10 Unidade
Anel de nivelamento HW 10	ZH 10-AR	2003842	Unidade	25 Unidade
Anel de nivelamento HW 20	ZH 20-AR	2003844	Unidade	25 Unidade
União de ligação para caixas para paredes ocas HW	ZH 11V	2003846	Unidade	10 Unidade
Tampa interior para caixa de aparelhagem para paredes ocas	ZH 60-ID	2003848	Unidade	25 Unidade
