Nota: este produto está descontinuado.
Pode encontrar a referência atual aqui: 2003804 / Caixa de aparelhagem para paredes ocas HW 61

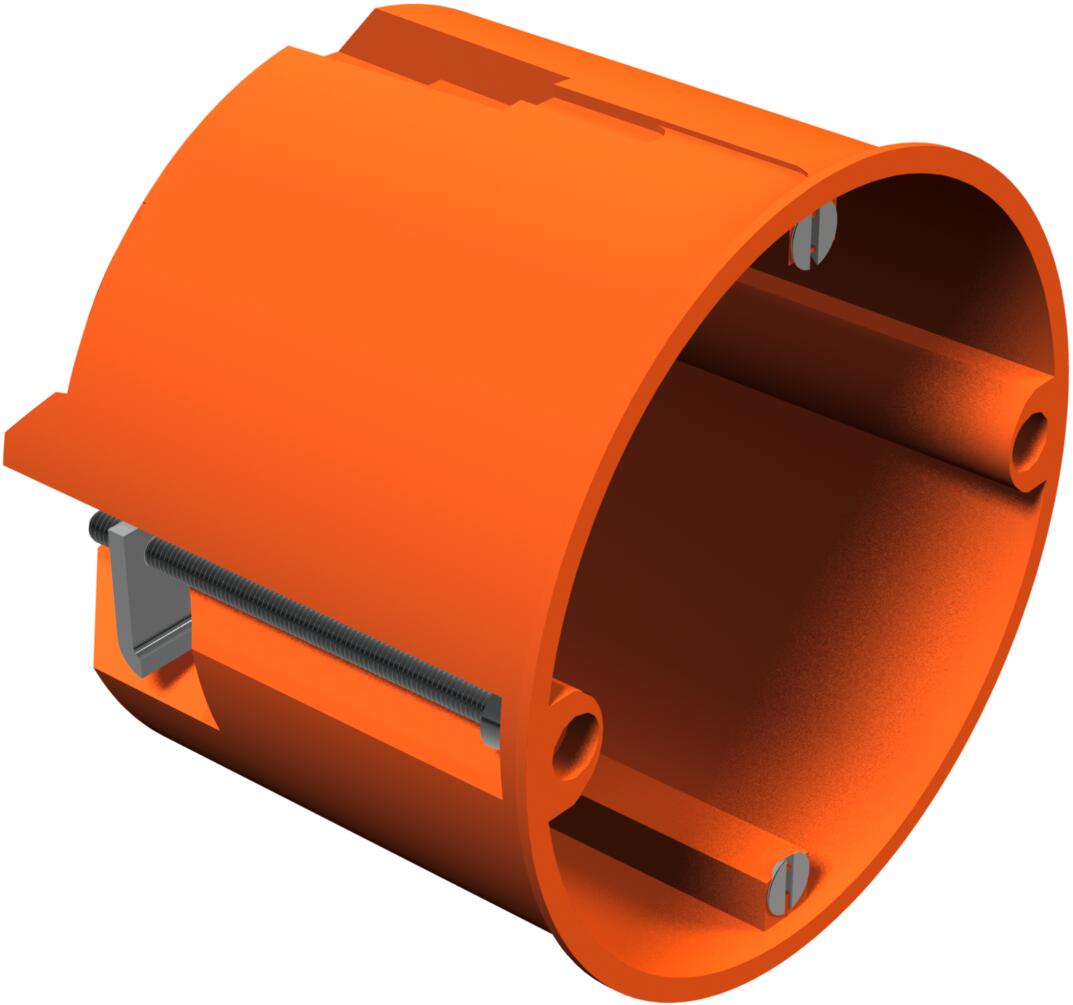

Caixa de aparelhagem funda para parede oca.
Ref. 2003442 | EAN 4012195032953
- Descrição do produto
-
Descrição do produto

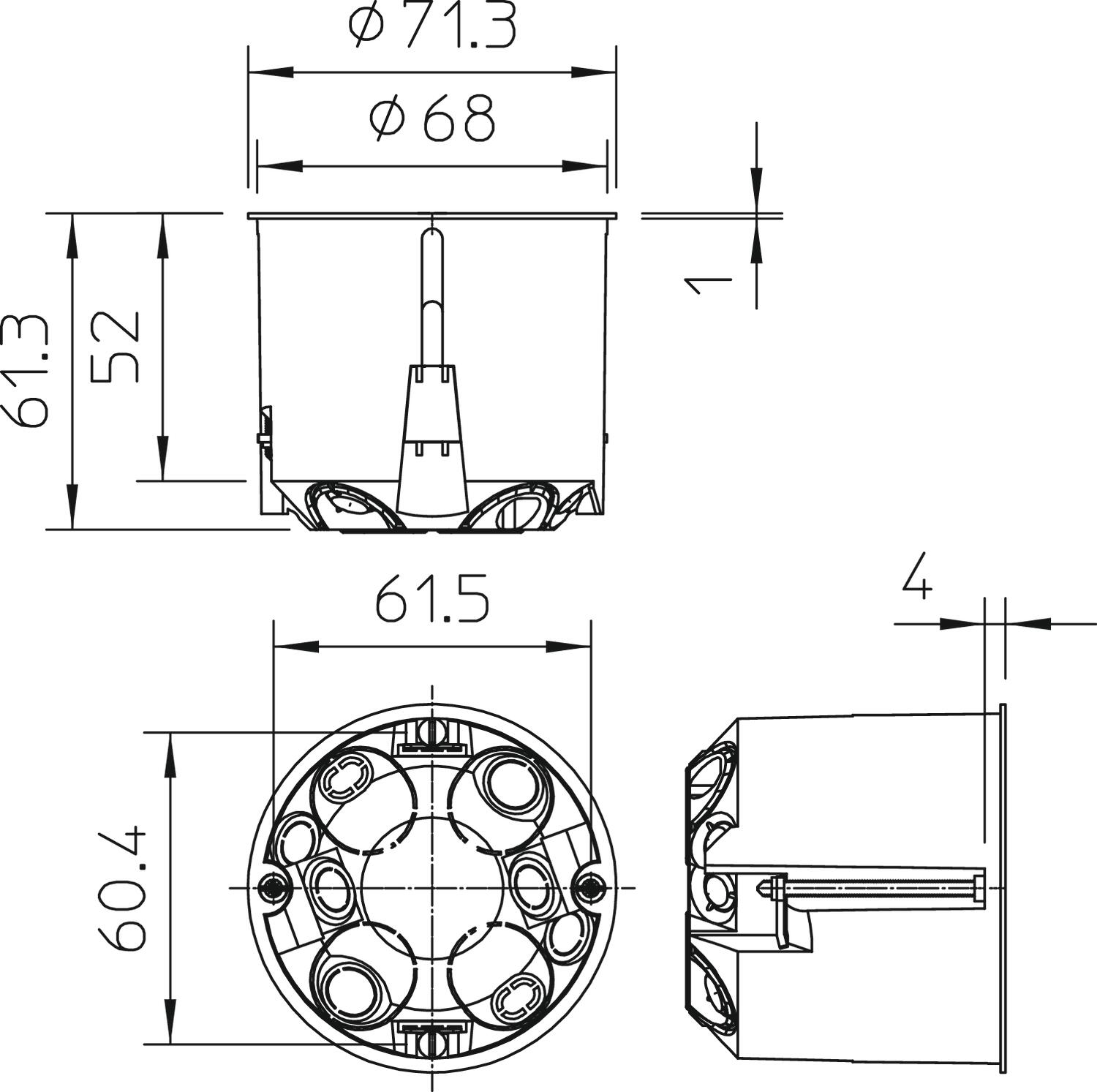

Caixa de aparelhagem funda para parede oca. Dimensões conforme a DIN 49073-1, para espessuras de placa de 7 - 35 mm. Distância normalizada combinada de 71 mm, possibilidade de cablagem com auxílio dos suportes de ligação em combinações entre caixas de aparelhagem e caixas de derivação, 8 entradas destacáveis para cabos NYM, cabos de dados e tubos com Ø 20 mm, caixas de aparelhagem também podem ser aplicadas como caixas de derivação conforme a VDE 0606-1 com fixação roscada dupla e tampa de enroscar, tipo de proteção IP30.
De acordo com a IEC 60670-1, IEC 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos
Adequado para espessura máx. da placa 35 mm Adequado para espessura mín. da placa 7 mm Altura 61 mm Altura mín. do pavimento 61 mm Apoios sem Com abraçadeira para pregos não Com blindagem não Com parafusos sim Cor cor de laranja Diâmetro 68 mm Diâmetro do corte 68 mm Dimensão Ø68mm, H61mm Distância entre parafusos do aparelho 60 mm Entrada pela parte de trás sim Entradas 8 Fixação da tampa não aplicável Fixação dos aparelhos Parafusos Forma redondo Funktionsgaranti sem Grau de proteção IP 30 Hermético não Livre de halogéneos sim Material Polipropileno Máx. Corte transversal do condutor 2,5 mm² Montagem sem Número de elementos 1 Número de entradas 8 para diâmetro de tubo 20 mm Pegada de CO₂ (GWP) do berço ao portão 0,112 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C Resistente não Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Selável não Tampa sem Tensão nominal 400 V Tipo de entrada_ entradas destacáveis para cabos NYM, cabos de dados e tubos Ø 20 mm Tipo de versão da caixa Marcação - Todos os tipos
- Downloads
-
Ficha técnica HV 60 / 2003442 , 0.29MB , pdfDeclaração de conformidade HV 60 / 2003442 , 0.16MB , pdfREACH Declaração de conformidade HV 60 / 2003442 , 0.12MB , pdfRoHS Declaração de conformidade HV 60 / 2003442 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE HV 60, HV 6O MW , 1.06MB , pdf
