Caixa de aparelhagem/derivação de encastrar UP 66, com patilhas 66 | 60 | 20/25 mm | 13

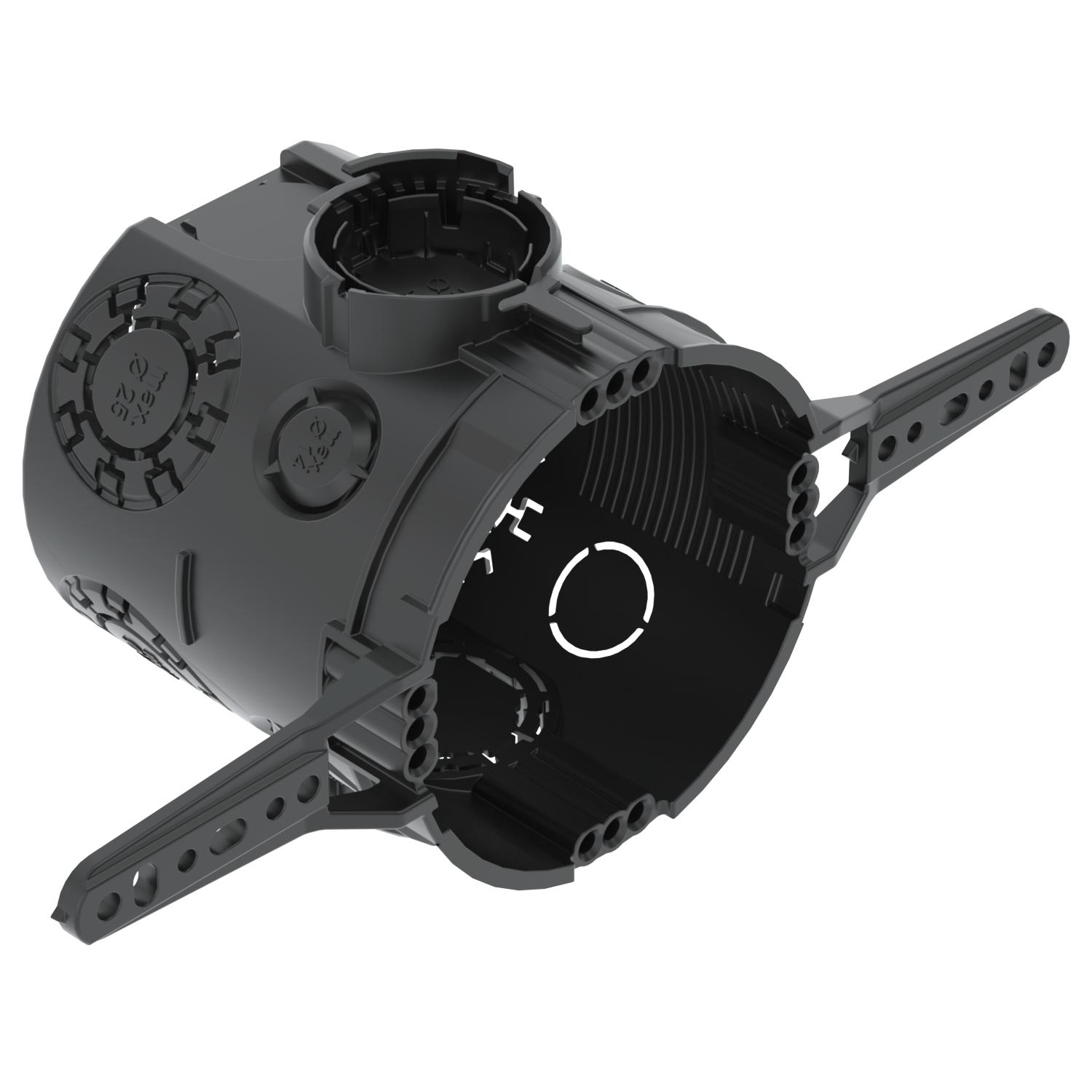

Caixa de aparelhagem/derivação de encastrar UP 66, com patilhas

Ref. 2003716 | EAN 4012196700837

Ref. / Tipo	2003716 / UG 66-NL

Altura	66 mm

Diâmetro	60 mm

para diâmetro de tubo	20/25 mm

Número de entradas	13

Descrição do produto

Descrição do produto

Caixa de aparelhagem de encastrar com patilhas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 66 mm.

• 4 x 3 cúpulas de parafusos

• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta

• 6 entradas de tubos combinadas até Ø 20 e 25 mm

• 4 entradas até Ø 20 mm

• 2 entradas até Ø 14 mm

• 1 entrada até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dados técnicos

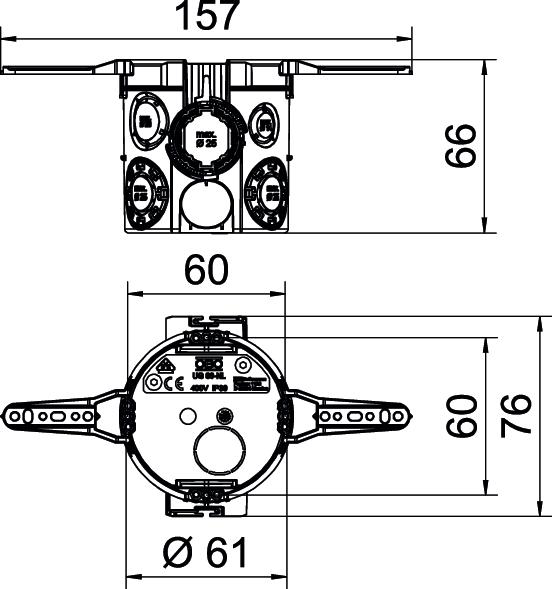

Dimensões

Altura	66 mm
Com abraçadeira para pregos	sim
Com parafusos	não
Cor	preto negro
Diâmetro	60 mm
Dimensão	Ø60mm, H66mm
Entrada pela parte de trás	sim
Entradas combinadas Ø 20 / 25 mm	6
Entradas de tubos Ø 20 mm	3
Fixação da tampa	Parafusos
Fixação dos aparelhos	Parafusos ou garras de expansão
Forma	redondo
Grau de proteção	IP 30
Hermético	não

Livre de halogéneos	sim
Material	Polipropileno
Número de entradas	13
para diâmetro de tubo	20/25 mm
Pegada de CO₂ (GWP) do berço ao portão	0,099 kg CO₂e / 1 Peça
resistência ao fio incandescente	conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C
Resistente	sim
Secção transversal nominal máx.	2,5 mm²
Secção transversal nominal mín.	1,5 mm²
Tampa	sem
Tensão nominal	400 V
Tipo de entrada_	Cabos NYM, cabos de dados e tubos corrugados
Tipo de versão da caixa	Aberturas destacáveis

Todos os tipos

Todos os tipos

Tipo	Altura	Diâmetro	para diâmetro de tubo	Número de entradas	Ref.	Quantidade	Qte. minima fornec.
UG 66-NL	66 mm	60 mm	20/25 mm	13	2003716	Unidade	25 Unidade

Acessórios

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Quick-Fix UP	ZU 60-QF	2003740	Unidade	25 Unidade
Anel de nivelamento UP 12 mm, caixa de aparelhagem	ZU 12-PR	2003742	Unidade	25 Unidade
Anel de nivelamento UP 24 mm, caixa de aparelhagem	ZU 24-PR	2003744	Unidade	25 Unidade
Tampa de sinalização UP para caixas de encastrar, simples	ZU 60-SD	2003760	Unidade	50 Unidade
Espaçador UP	ZU 20-AS	2003746	Unidade	25 Unidade
