Caixa de aparelhagem de encastrar UP 66, versão dupla, hermética
Ref. 2003723 | EAN 4012196856558
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem de encastrar dupla com entradas de membrana herméticas, para utilização em alvenaria com uma profundidade de instalação de pelo menos 67 mm.
• Com 4 uniões de ligação acopláveis com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 4 entradas até Ø 20 mm
• 14 entradas até Ø 11 mm
• 2 entradas até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-

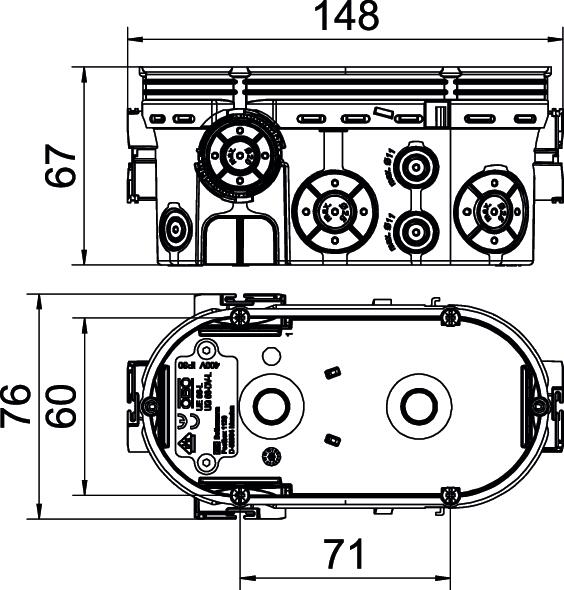

Dimensões
Altura 67 mm Com abraçadeira para pregos não Com parafusos sim Comprimento 148 mm Cor preto negro / azul acinzentado Dimensão 2x Ø61xH67mm Entrada pela parte de trás sim Entradas combinadas Ø 20 / 25 mm 4 Entradas de tubos Ø 20 mm 6 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos ou garras de expansão Forma oval Grau de proteção IP 30 Hermético sim Largura 68 mm Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de entradas 24 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,2716 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Membrana de inserção - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Quick-Fix UP
ZU 60-QF 2003740 25 Unidade

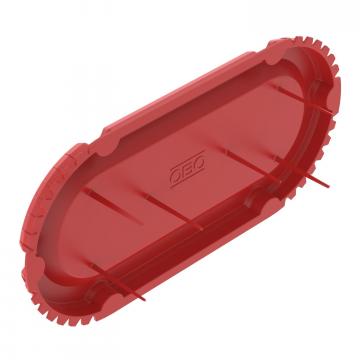

Tampa de sinalização UP para caixa de aparelhagem, dupla
ZU 60-SSD 2003762 25 Unidade - Downloads
-
