Caixa de aparelhagem de encastrar UP 46, versão dupla
Ref. 2003722 | EAN 4012196856244
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem de encastrar dupla para utilização em alvenaria com uma profundidade de instalação de pelo menos 46 mm.
• Uniões de ligação acopláveis em ambos os lados com fecho de baioneta
• 4 entradas de tubos combinadas Ø 20 e 25 mm
• 6 entradas até Ø 20 mm
• 2 entradas até Ø 20 mm na base
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-

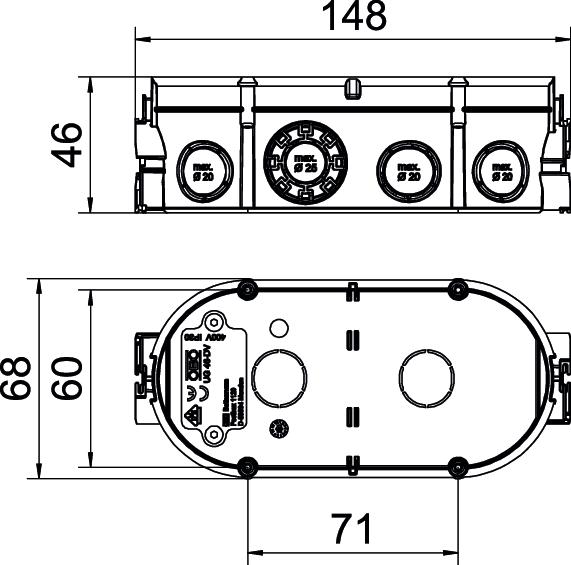

Dimensões
Altura 46 mm Com parafusos não Comprimento 148 mm Cor preto negro / azul acinzentado Dimensão 2x Ø60xH46mm Entrada pela parte de trás sim Entradas combinadas Ø 20 / 25 mm 4 Entradas de tubos Ø 20 mm 8 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos ou garras de expansão Forma oval Grau de proteção IP 30 Hermético não Largura 68 mm Livre de halogéneos sim Material Polipropileno Número de entradas 12 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,1752 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 650°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Aberturas destacáveis - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Quick-Fix UP
ZU 60-QF 2003740 25 Unidade
Tampa de sinalização UP para caixa de aparelhagem, dupla
ZU 60-SSD 2003762 25 Unidade - Downloads
-
