Bucim separável, passa cabos, 1 cabo, cinzento claro
Ref. 2024982 | EAN 4012196536764
- Descrição do produto
-
Descrição do produto
O bucim separável V-TEC TB... garante, como todos os bucins V-TEC, uma vedação segura do cabo. A instalação de, por exemplo, cabos pré-preparados ou cabos funcionais é feita de forma fácil e rápida graças à divisibilidade do sistema de ligação.
O V-TEC TB é imbatível também no reequipamento de uma instalação já existente, como "bucim de reparação", que pode ser instalado sem desmontagem dos cabos instalados e sem interrupção da produção atual.

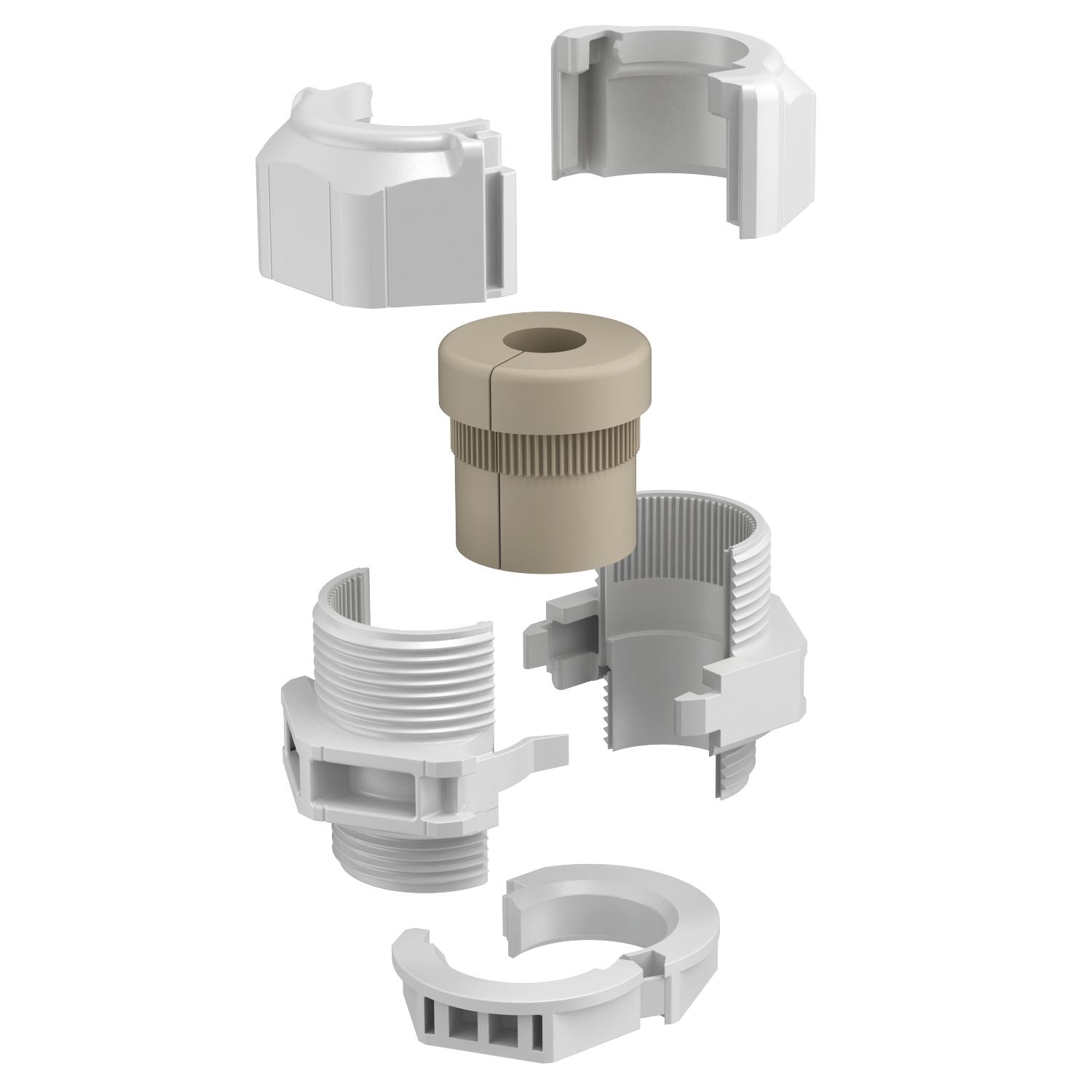

O conjunto do bucim é composto por uma peça intermédia e uma porca que está, naturalmente, também no volume de fornecimento.
-
- Dados técnicos
-
Dimensões
Altura 53,5 mm Área de vedação D mín. 24 mm Binário instável 8 Nm Bucim para cabos planos não Bucim separável sim Capacidade de vedação D máx. 26,5 mm Com porca sim Comprimento 46 mm Comprimento da rosca 14 mm Cor cinzento claro Dimensão M32 Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP67 Largura 51,5 mm Largura da chave 1 46 mm Largura da chave 2 40 mm Livre de halogéneos sim Material Policarbonato Medida D 26 mm Medida E1 (mm) 51,5 mm Medida E2 45 mm Medida G M32x1,5 mm Medida L 41 mm Medida L máx. 41 mm Medida L mín. 32 mm Medida L1 14 mm Medida L2 10 mm Medida L3 12 mm Número de orifícios 1 para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Rosca M32 x 1,5 Tamanho nominal da rosca 32 Tipo de rosca métrico Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica V-TEC TB32 24-26 / 2024982 , 0.24MB , pdfDeclaração de conformidade V-TEC TB32 24-26 / 2024982 , 0.05MB , pdfREACH Declaração de conformidade V-TEC TB32 24-26 / 2024982 , 0.12MB , pdfRoHS Declaração de conformidade V-TEC TB32 24-26 / 2024982 , 0.12MB , pdfInstruções de montagem V-TEC TB32 , 1.37MB , pdf
