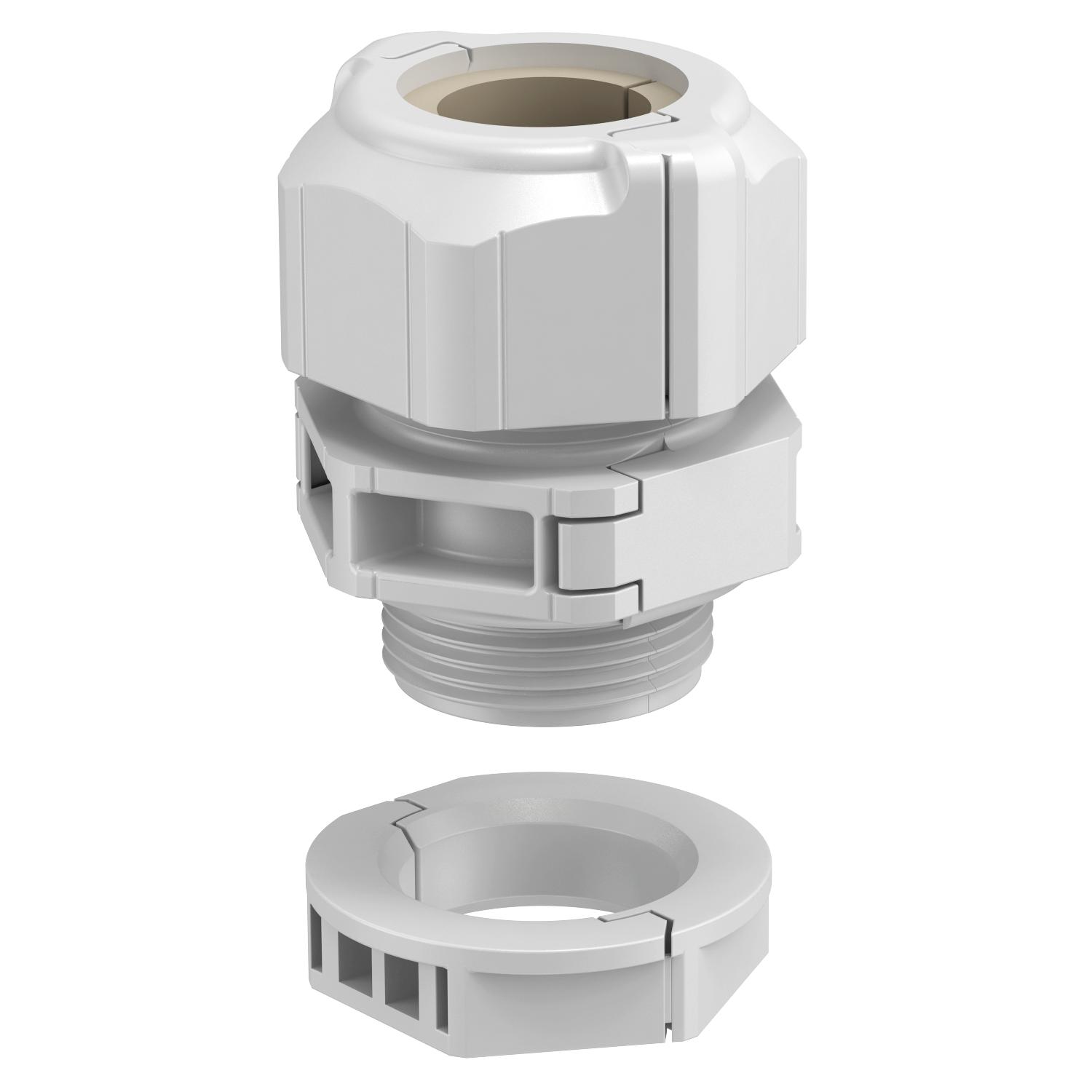

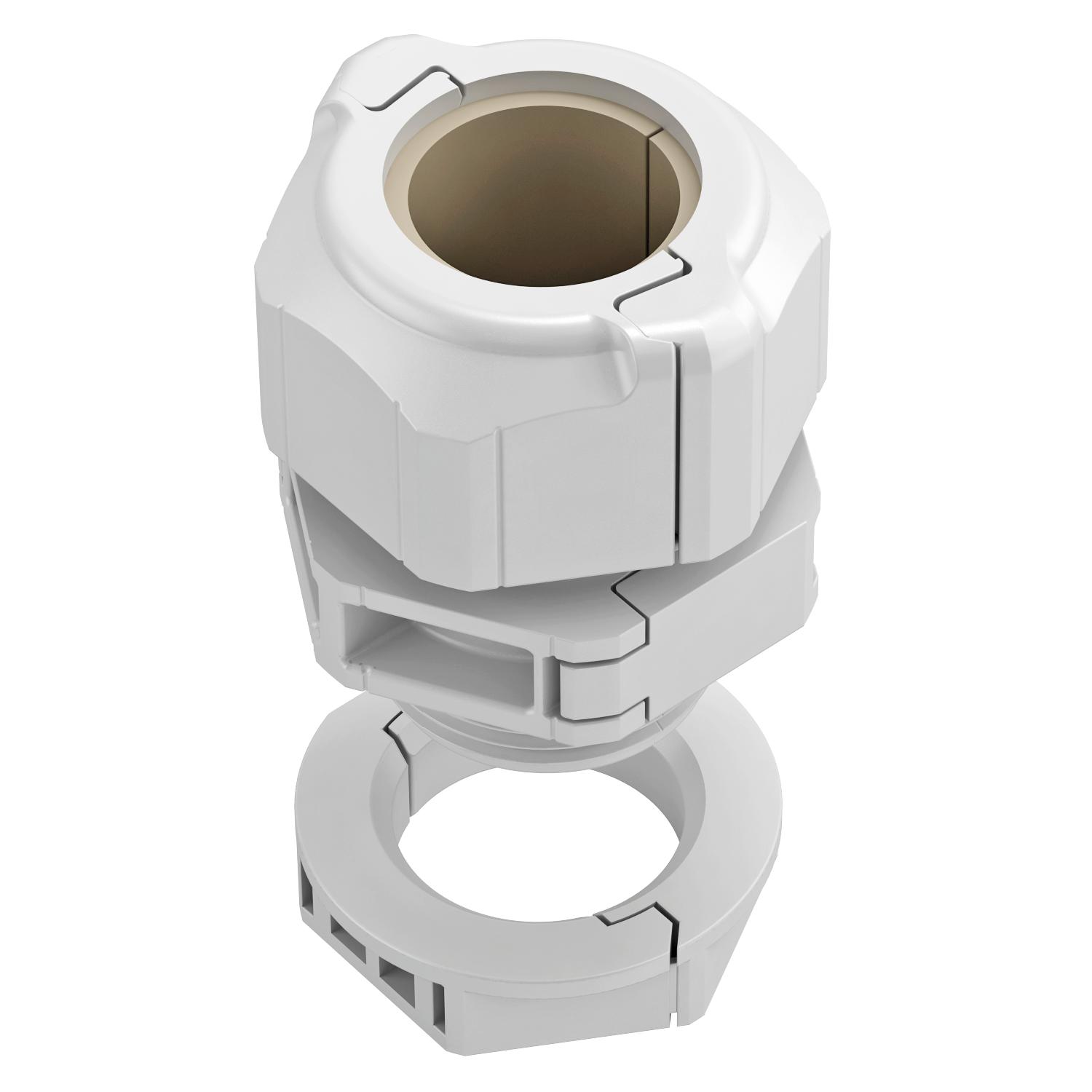

Bucim separável, passa cabos, 1 cabo, cinzento claro
Ref. 2024919 | EAN 4012196334544
- Descrição do produto
-
Descrição do produto
O bucim separável V-TEC TB... garante, como todos os bucins V-TEC, uma vedação segura do cabo. A instalação de, por exemplo, cabos pré-preparados ou cabos funcionais é feita de forma fácil e rápida graças à divisibilidade do sistema de ligação.
O V-TEC TB é imbatível também no reequipamento de uma instalação já existente, como "bucim de reparação", que pode ser instalado sem desmontagem dos cabos instalados e sem interrupção da produção atual.
O conjunto do bucim é composto por uma peça intermédia e uma porca que está, naturalmente, também no volume de fornecimento.
-
- Dados técnicos
-
Dados técnicos
Área de vedação D mín. 12 mm Binário instável 4 Nm Bucim para cabos planos não Bucim separável sim Capacidade de vedação D máx. 15 mm Com porca sim Comprimento da rosca 11 mm Cor cinzento claro Dimensão M25 Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP67 Largura da chave 1 35 mm Largura da chave 2 31 mm Livre de halogéneos sim Material Policarbonato Medida E1 (mm) 38,5 mm Medida E2 33,8 mm Número de orifícios 1 para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Rosca M25 x 1,5 Tamanho nominal da rosca 25 Tipo de rosca métrico Tipo de vedação Anel de vedação Versão reta Dimensões

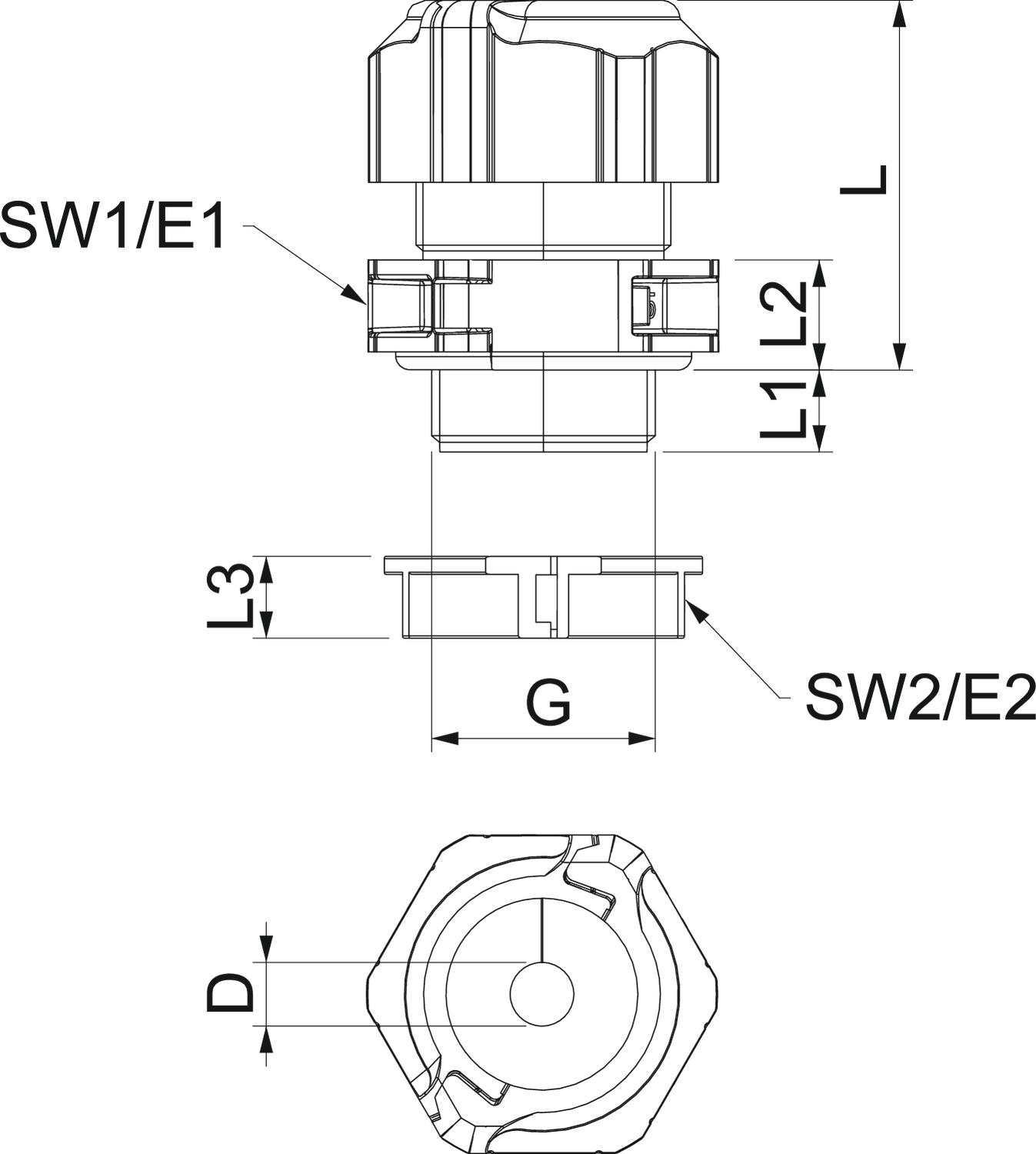

Altura 50 mm Comprimento 35 mm Largura 38,5 mm Medida D 15 mm Medida G M25x1,5 mm Medida L 41 mm Medida L máx. 40 mm Medida L mín. 31,5 mm Medida L1 11 mm Medida L2 10 mm Medida L3 9 mm - Todos os tipos
-
