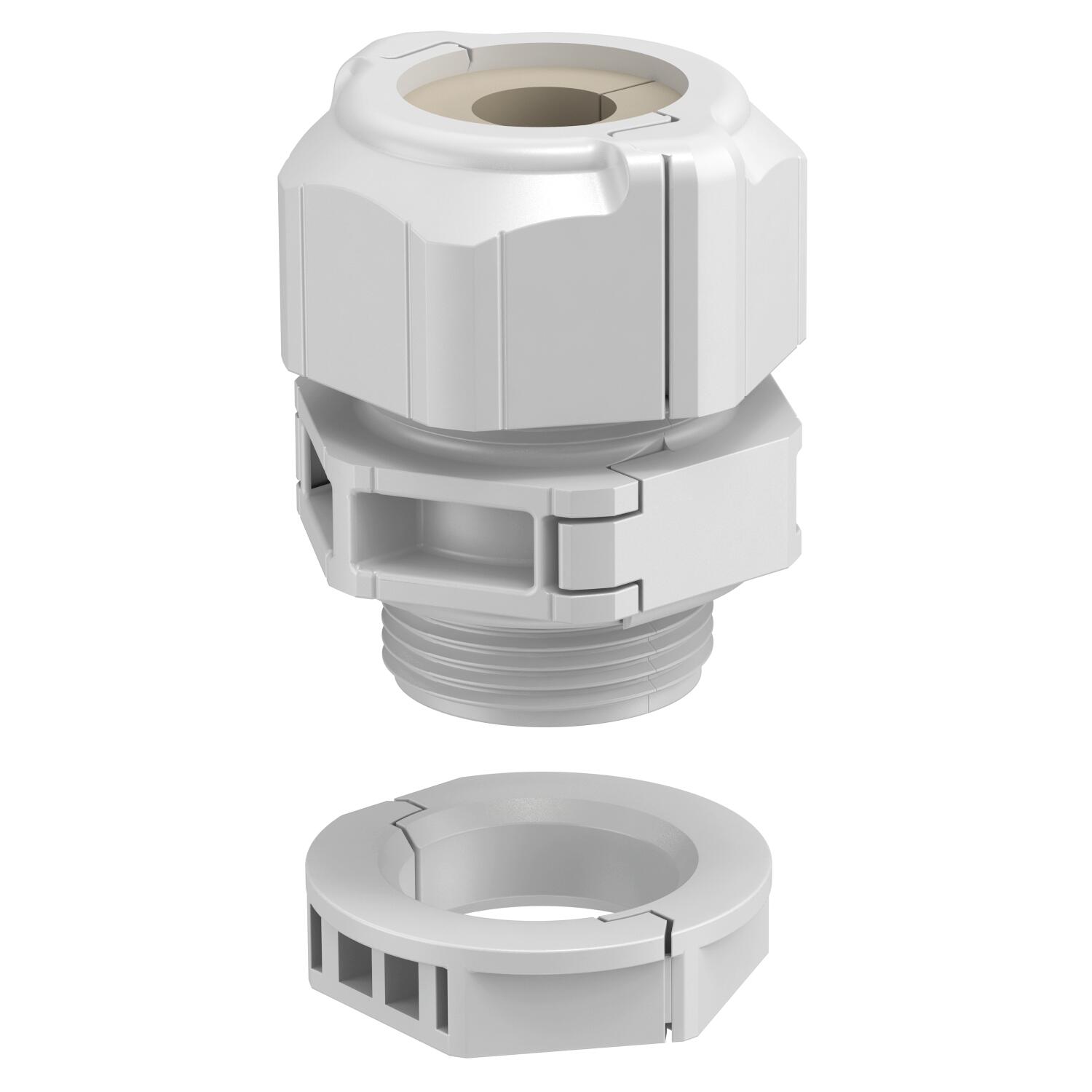

Bucim separável, passa cabos, 1 cabo, cinzento claro

Ref. 2024946 | EAN 4012196536672

1
M20 x 1,5
não
cinzento claro
Descrição do produto

Descrição do produto

O bucim separável V-TEC TB... garante, como todos os bucins V-TEC, uma vedação segura do cabo. A instalação de, por exemplo, cabos pré-preparados ou cabos funcionais é feita de forma fácil e rápida graças à divisibilidade do sistema de ligação.

O V-TEC TB é imbatível também no reequipamento de uma instalação já existente, como "bucim de reparação", que pode ser instalado sem desmontagem dos cabos instalados e sem interrupção da produção atual.

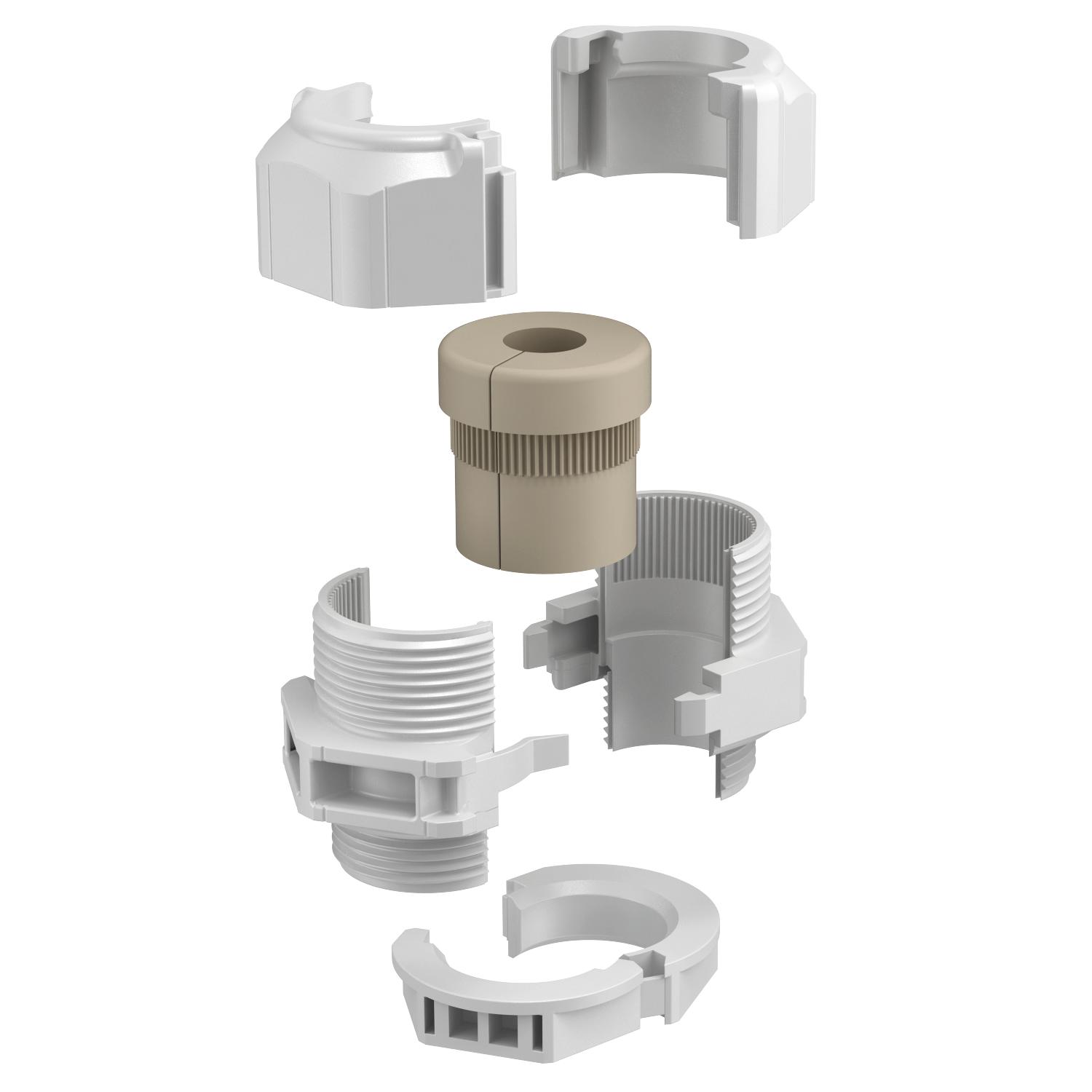

O conjunto do bucim é composto por uma peça intermédia e uma porca que está, naturalmente, também no volume de fornecimento.
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Resistência ao fio incandescente a 650°C
  • Resistência UV
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Conformidade com a RoHS
  • Grau de proteção IP 67
  • Rosca métrica
  • Entrada M20
Dados técnicos

Dimensões

Altura 40 mm
Área de vedação D mín. 9 mm
Binário instável 2 Nm
Bucim para cabos planos não
Bucim separável sim
Capacidade de vedação D máx. 13 mm
Com porca sim
Comprimento 30 mm
Comprimento da rosca 10 mm
Cor cinzento claro
Dimensão M20
Gama de temperaturas de aplicação máx. 80 °C
Gama de temperaturas de aplicação mín. -20 °C
Grau de proteção IP67
Largura 29 mm
Largura da chave 1 30 mm
Largura da chave 2 27 mm
Livre de halogéneos sim
Material Policarbonato
Medida D 13 mm
Medida E1 (mm) 33,5 mm
Medida E2 30 mm
Medida G M20x1,5 mm
Medida L 30 mm
Medida L máx. 30,5 mm
Medida L mín. 24,5 mm
Medida L1 10 mm
Medida L2 8,5 mm
Medida L3 8 mm
Número de orifícios 1
para zona Ex com gás sem
para zona Ex com poeira sem
Para zonas potencialmente explosivas sem
Passa cabos múltiplo não
Passo de rosca 1,5 mm
Possibilidade de alívio de tensão não
Potegido contra explosões não
Proteção contra flexão não
Reforçado a fibra de vidro não
resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C
Resistente sim
Rosca M20 x 1,5
Tamanho nominal da rosca 20
Tipo de rosca métrico
Tipo de vedação Anel de vedação
Versão reta
Todos os tipos

Todos os tipos

Tipo Número de orifícios Rosca Passa cabos múltiplo Cor Ref. Quantidade Qte. minima fornec.
V-TEC TB20 06-08 1 M20 x 1,5 não cinzento claro 2024942
5 Unidade
V-TEC TB20 08-10 1 M20 x 1,5 não cinzento claro 2024944
5 Unidade
V-TEC TB20 09-13 1 M20 x 1,5 não cinzento claro 2024946
5 Unidade
V-TEC TB20 11-14 1 M20 x 1,5 não cinzento claro 2024948
5 Unidade
