Bucim separável, passa cabos, 1 cabo, cinzento claro
Ref. 2024942 | EAN 4012196536634
- Descrição do produto
-
Descrição do produtoO bucim separável V-TEC TB... garante, como todos os bucins V-TEC, uma vedação segura do cabo. A instalação de, por exemplo, cabos pré-preparados ou cabos funcionais é feita de forma fácil e rápida graças à divisibilidade do sistema de ligação.
O V-TEC TB é imbatível também no reequipamento de uma instalação já existente, como "bucim de reparação", que pode ser instalado sem desmontagem dos cabos instalados e sem interrupção da produção atual.

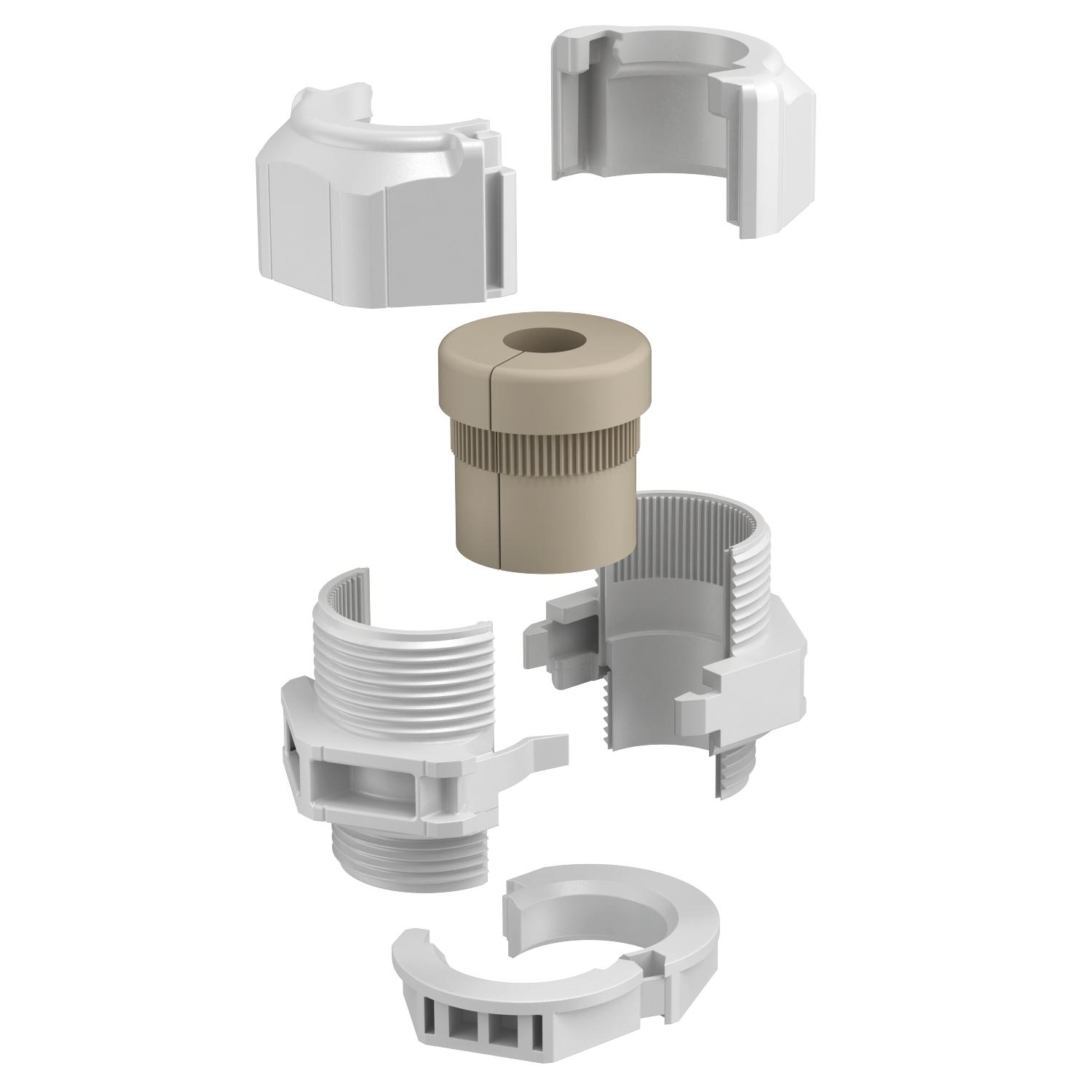

O conjunto do bucim é composto por uma peça intermédia e uma porca que está, naturalmente, também no volume de fornecimento.
-
- Dados técnicos
-
Dimensões
Altura 40 mm Área de vedação D mín. 6 mm Binário instável 2 Nm Bucim para cabos planos não Bucim separável sim Capacidade de vedação D máx. 8 mm Com porca sim Comprimento 30 mm Comprimento da rosca 10 mm Cor cinzento claro Dimensão M20 Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP67 Largura 29 mm Largura da chave 1 30 mm Largura da chave 2 27 mm Livre de halogéneos sim Material Policarbonato Medida D 8 mm Medida E1 (mm) 33,5 mm Medida E2 30 mm Medida G M20x1,5 mm Medida L 30 mm Medida L máx. 30,5 mm Medida L mín. 24,5 mm Medida L1 10 mm Medida L2 8,5 mm Medida L3 8 mm Número de orifícios 1 para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Pegada de CO₂ (GWP) do berço ao portão 0,0962 kg CO₂e / 1 Peça Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente sim Rosca M20 x 1,5 Tamanho nominal da rosca 20 Tipo de rosca métrico Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica V-TEC TB20 06-08 / 2024942 , 0.27MB , pdfDeclaração de conformidade UE V-TEC TB20 06-08 / 2024942 , 0.13MB , pdfDeclaração de conformidade UE Declaração de conformidade UE ,REACH Declaração de conformidade V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfRoHS Declaração de conformidade V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfInstruções de montagem V-TEC TB20 , 1.36MB , pdf
