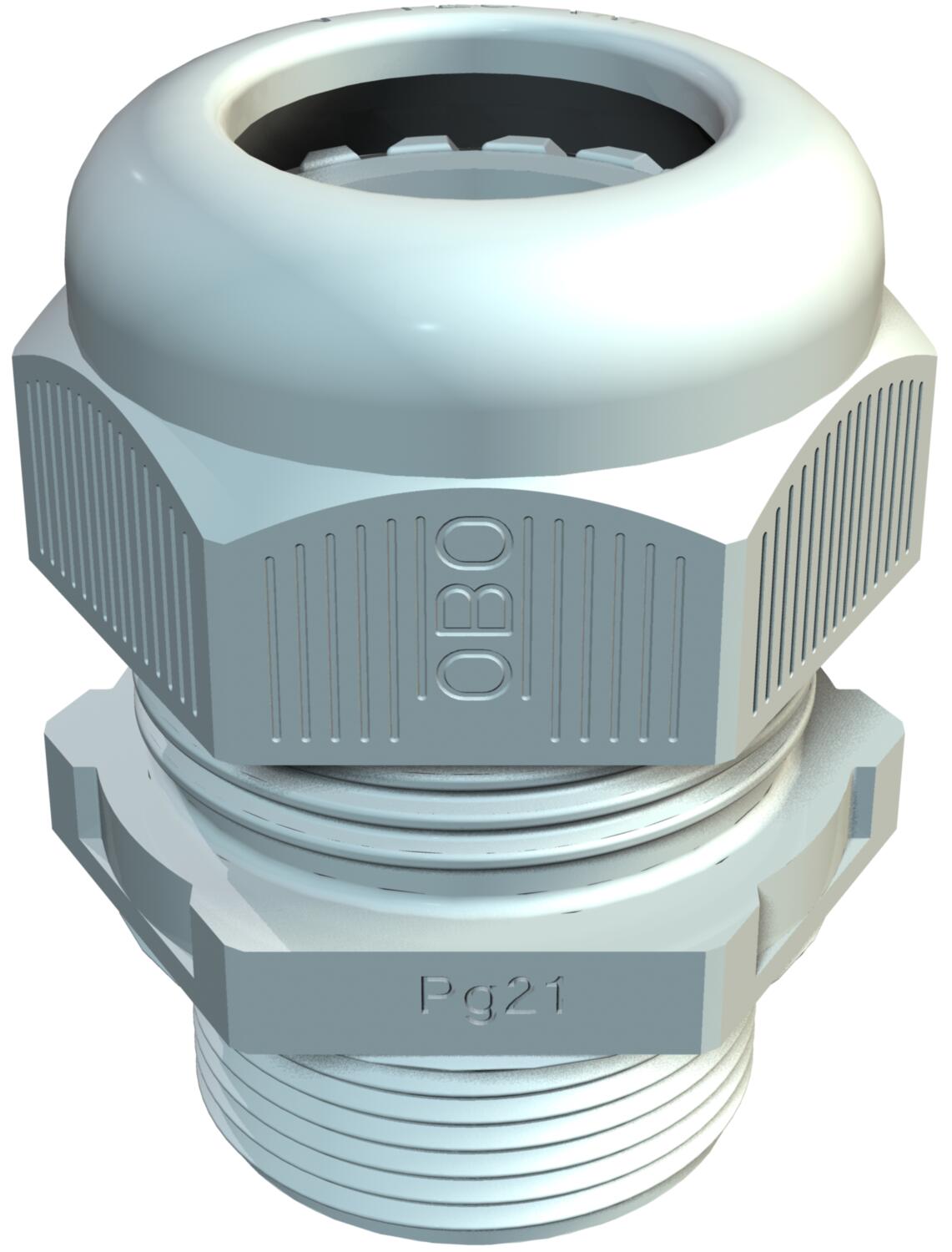

Bucim, rosca PG longa, cinzento

Ref. 2024195 | EAN 4012195843016

não
cinzento prateado; RAL 7001
Descrição do produto

Descrição do produto

Bucim com rosca de ligação PG em design de porca de capa, para caixas de derivação, caixas, caixas de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C.
  • Det Norske Veritas
  • Resistência ao fio incandescente a 750°C
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Grau de proteção IP 68
  • Rosca Pg
Dados técnicos

Dados técnicos

Área de vedação D mín. 3,5 mm
Binário instável 2,5 Nm
Bucim para cabos planos não
Bucim separável não
Capacidade de vedação D máx. 10 mm
Com porca não
Comprimento da rosca 15 mm
Cor cinzento prateado; RAL 7001
Dimensão PG11
Gama de temperaturas de aplicação máx. 65 °C
Gama de temperaturas de aplicação mín. -20 °C
Grau de proteção IP68
Largura da chave 22
Livre de halogéneos sim
Material Poliamida
Medida E 25 mm
Medida L máx. 29 mm
Medida L mín. 22 mm
Medida L1 15 mm
Medida L2 5 mm
Medida L3 17 mm
para zona Ex com gás sem
para zona Ex com poeira sem
Para zonas potencialmente explosivas sem
Passa cabos múltiplo não
Passo de rosca 1,5 mm
Possibilidade de alívio de tensão sim
Potegido contra explosões não
Proteção contra flexão não
Reforçado a fibra de vidro não
Resistente não
Rosca Pg 11
Sextavado Largura entre cantos 25 mm
Tamanho nominal da rosca 11
Tipo de rosca PG
Tipo de vedação Anel de vedação
Versão reta
Todos os tipos

Todos os tipos

Tipo Rosca Passa cabos múltiplo Cor Ref. Quantidade Qte. minima fornec.
V-TEC L PG9 SGR Pg 9 não cinzento prateado; RAL 7001 2024187
50 Unidade
V-TEC L PG11 SGR Pg 11 não cinzento prateado; RAL 7001 2024195
50 Unidade
V-TEC L PG13 SGR Pg 13,5 não cinzento prateado; RAL 7001 2024209
50 Unidade
V-TEC L PG16 SGR Pg 16 não cinzento prateado; RAL 7001 2024217
25 Unidade
V-TEC L PG21 SGR Pg 21 não cinzento prateado; RAL 7001 2024225
25 Unidade
V-TEC L PG29 SGR Pg 29 não cinzento prateado; RAL 7001 2024233
20 Unidade
V-TEC L PG36 SGR Pg 36 não cinzento prateado; RAL 7001 2024241
10 Unidade
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Porca, rosca PG Porca, rosca PG 116 PG11 2043114
100 Unidade
