Bucim, rosca PG, conjunto com porca, cinzento claro
Ref. 2024655 | EAN 4012195861003
- Descrição do produto
-
Descrição do produtoBucim com rosca de ligação PG em design de porca de capa, para caixas de derivação, caixas, caixas de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C. Inclui contraporca.
Coluna da tabela D1: capacidade de vedação conforme a VDE 0619, onde não é necessário um alívio de tensão adicional
Coluna da tabela D2: capacidade de vedação incluindo alívio de tensão e descarga de compressão conforme a VDE 0619
-
- Dados técnicos
-
Dados técnicos

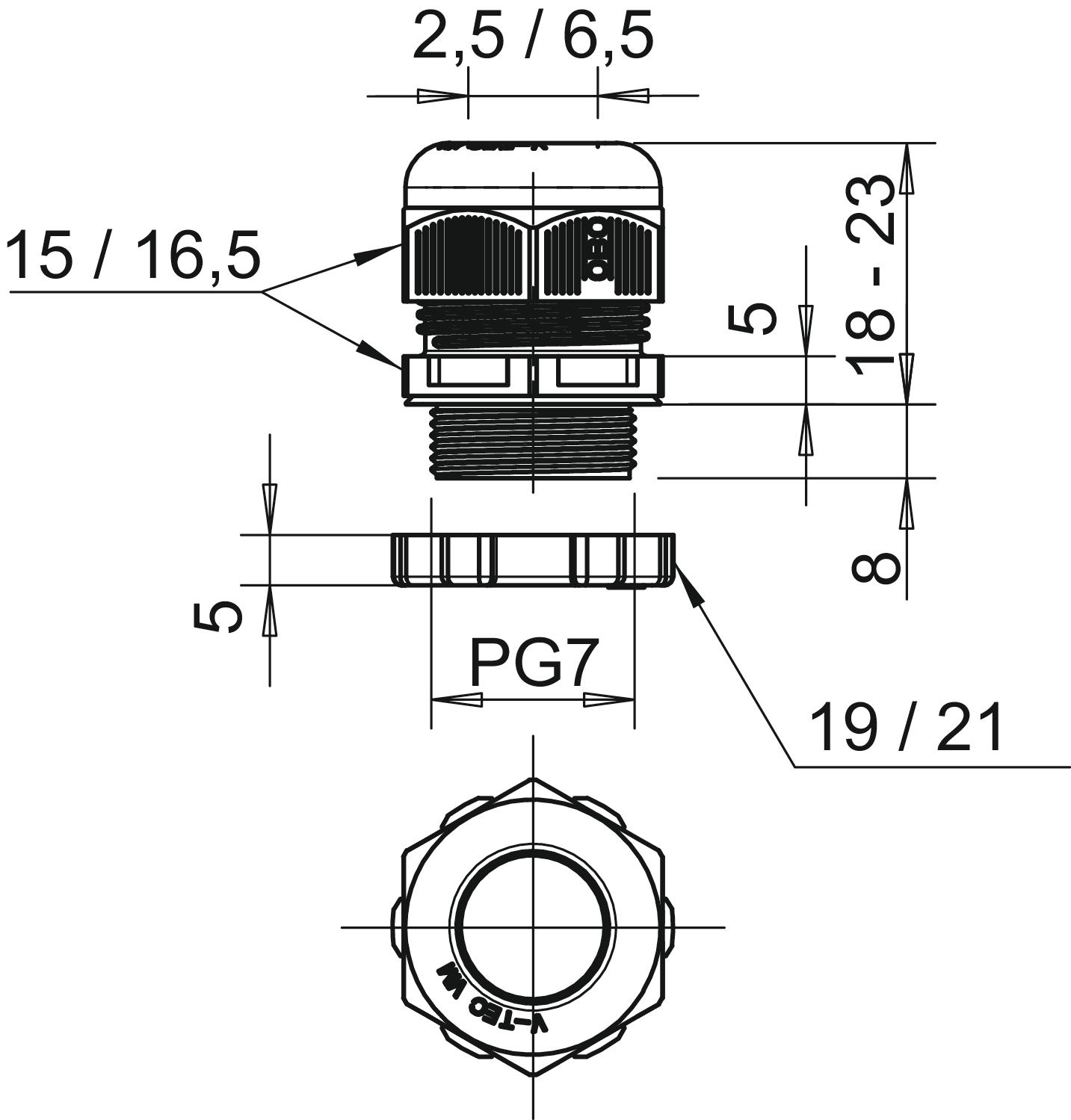

Área de vedação D mín. 2,5 mm Bucim para cabos planos não Bucim separável não Capacidade de vedação D máx. 6,5 mm Com porca sim Comprimento da rosca 8 mm Cor cinzento claro; RAL 7035 Dimensão PG7 Gama de temperaturas de aplicação máx. 65 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP68 Largura da chave 1 15 mm Largura da chave 2 19 mm Livre de halogéneos sim Material Poliamida Medida E1 (mm) 16,5 mm Medida E2 21 mm Medida L máx. 23 mm Medida L mín. 18 mm Medida L1 8 mm Medida L2 5 mm Medida L3 5 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Pegada de CO₂ (GWP) do berço ao portão 0,0285 kg CO₂e / 1 Peça Possibilidade de alívio de tensão sim Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 7 Sextavado Largura entre cantos 16,5 mm Tamanho nominal da rosca 7 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica V-TEC PG7+ LGR / 2024655 , 0.26MB , pdfDeclaração de conformidade UE V-TEC PG7+ LGR / 2024655 , 0.13MB , pdfDeclaração de conformidade UE Declaração de conformidade UE ,Declaração de Conformidade do Reino Unido V-TEC PG7+ LGR / 2024655 , 0.09MB , pdfREACH Declaração de conformidade V-TEC PG7+ LGR / 2024655 , 0.12MB , pdfRoHS Declaração de conformidade V-TEC PG7+ LGR / 2024655 , 0.12MB , pdf
