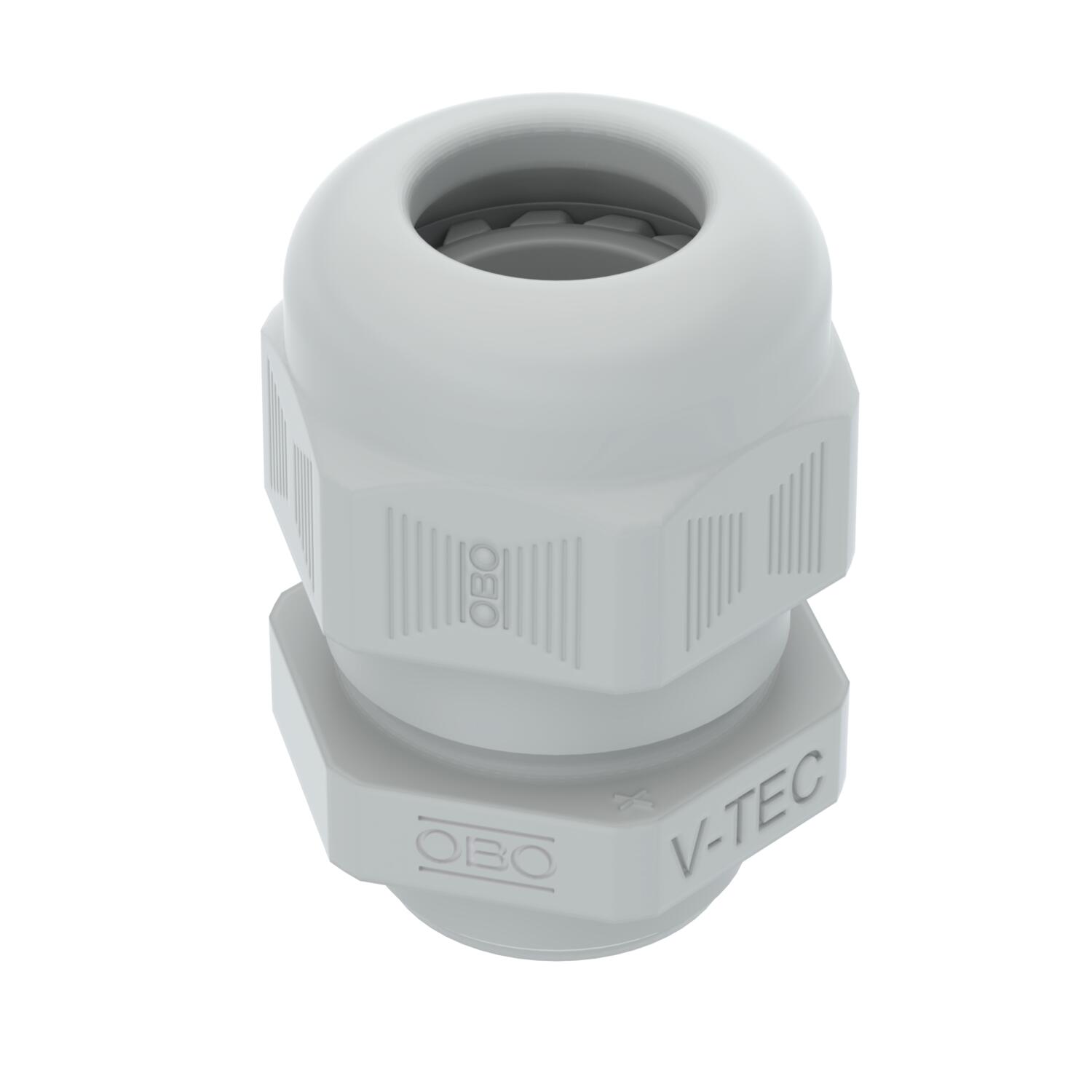

Bucim, rosca métrica curta, cinzento claro
Ref. 2024880 | EAN 4012195515050
- Descrição do produto
-
Descrição do produtoBucim com rosca de ligação métrica curta em design de porca de capa, adequado para caixas de derivação com rosca de ligação métrica. Alívio de tensão, proteção contra aperto e torção em toda a área de fixação. Anel de vedação em borracha de policloropreno/acrilonitrilo-butadieno. Apoio intermédio com vedante, não sendo necessário um anel de vedação para roscas de ligação, certificação VDE conforme DIN EN 50262, grau de proteção IP 68 com 5 bar 1 h. Temperaturas de utilização entre -20° C e +65° C.
Coluna D da tabela: capacidade de vedação conforme a VDE 0619, onde não é necessário um alívio de tensão adicional.
Coluna da tabela D2: capacidade de vedação incluindo alívio de tensão e descarga de compressão conforme a VDE 0619
-
- Dados técnicos
-
Dados técnicos

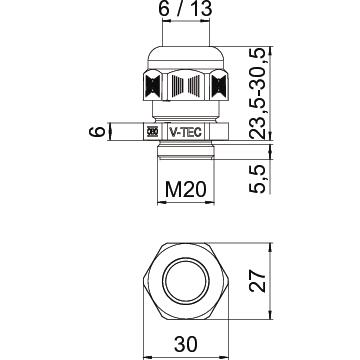

Área de vedação D mín. 7 mm Bucim para cabos planos não Bucim separável não Capacidade de vedação D máx. 14 mm Com porca não Comprimento da rosca 7 mm Cor cinzento claro; RAL 7035 Dimensão M20 Gama de temperaturas de aplicação máx. 65 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP68 Largura da chave 27 Livre de halogéneos sim Material Poliamida Medida L máx. 33 mm Medida L mín. 25 mm Medida L1 7 mm Medida L2 6 mm Medida L3 19 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Possibilidade de alívio de tensão sim Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente não Rosca M20 x 1,5 Sextavado Largura entre cantos 27 mm Tamanho nominal da rosca 20 Tipo de rosca métrico Tipo de vedação Anel de vedação Versão reta - Todos os tipos
