- Descrição do produto
-
Descrição do produto

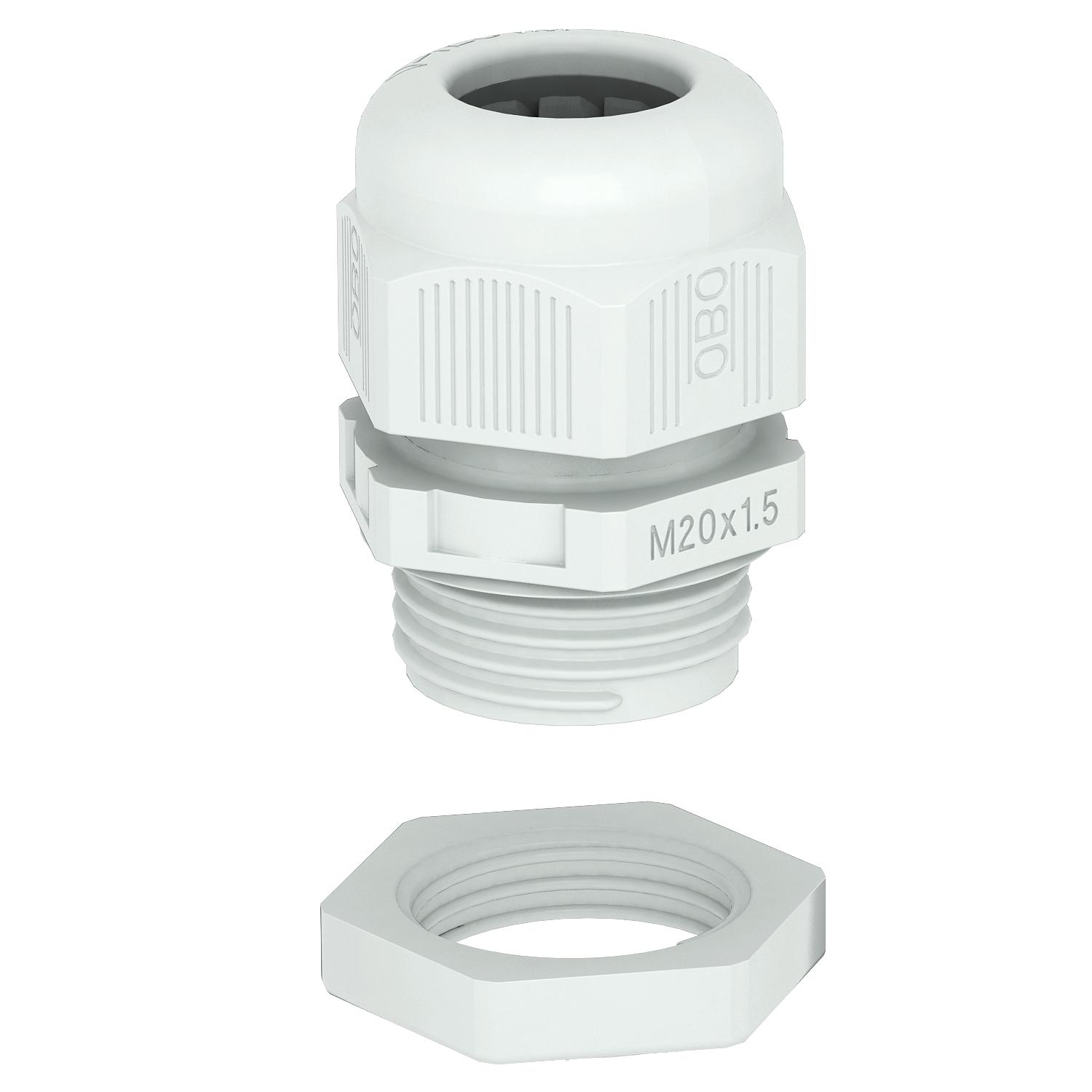

Bucim com rosca de ligação métrica em design de porca de capa, para caixas de derivação, caixas, armários de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C. Inclui contraporca.
- Dados técnicos
-
Dados técnicos
Área de vedação D mín. 23 mm Binário instável 12 Nm Bucim para cabos planos não Bucim separável não Capacidade de vedação D máx. 35 mm Com porca não Comprimento da rosca 12 mm Cor cinzento claro; RAL 7035 Dimensão M50 Gama de temperaturas de aplicação máx. 65 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP68 Largura da chave 1 54 mm Largura da chave 2 60 mm Livre de halogéneos sim Material Poliamida Medida E1 (mm) 60 mm Medida E2 68 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Possibilidade de alívio de tensão sim Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente não Rosca M50 x 1,5 Tamanho nominal da rosca 50 Tipo de rosca métrico Tipo de vedação Anel de vedação Versão reta Dimensões

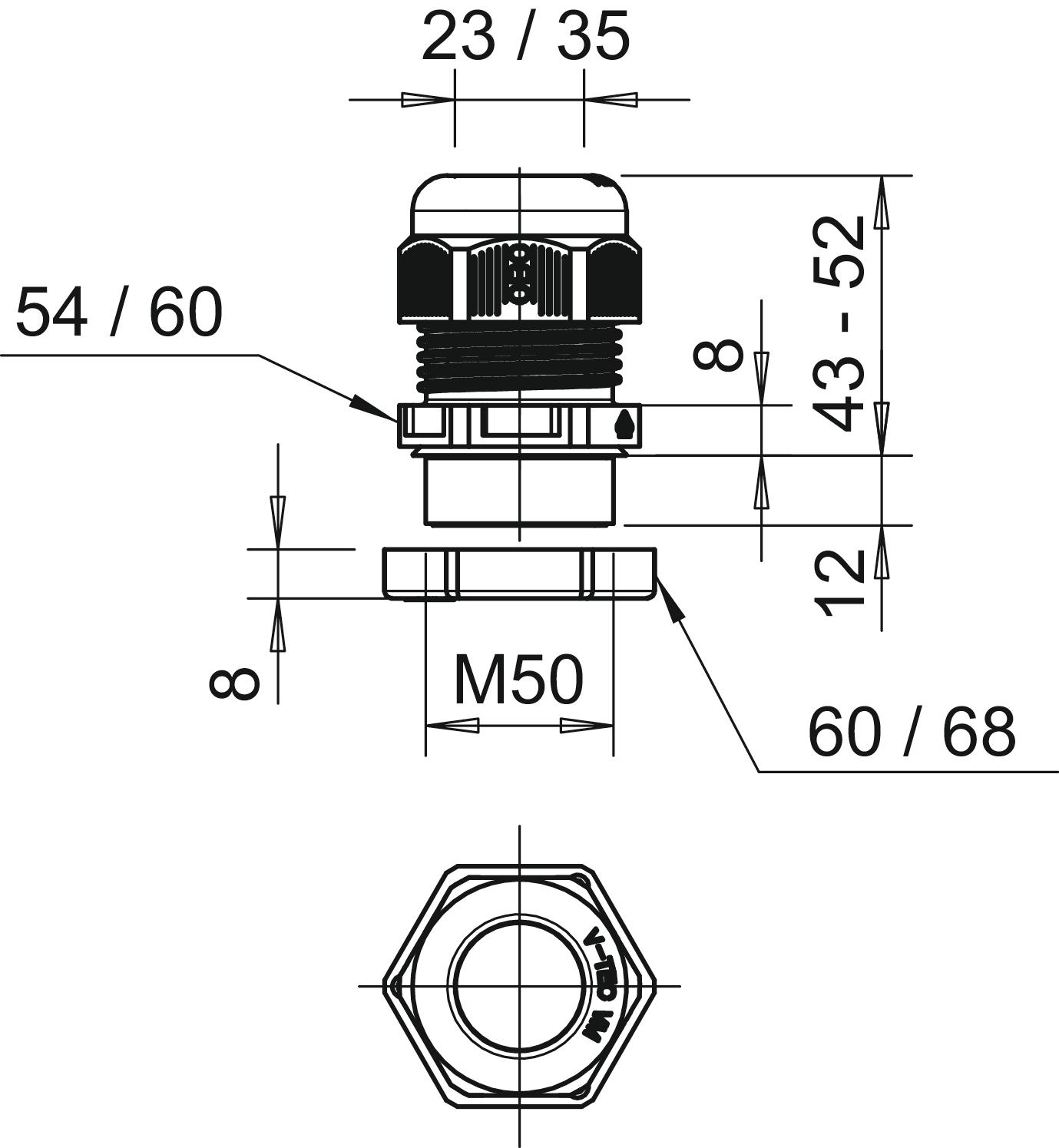

Medida L máx. 52 mm Medida L mín. 43 mm Medida L1 12 mm Medida L2 8 mm Medida L3 8 mm - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica V-TEC VM50+ LGR / 2022774 , 0.28MB , pdfDeclaração de conformidade V-TEC VM50+ LGR / 2022774 , 0.16MB , pdfREACH Declaração de conformidade V-TEC VM50+ LGR / 2022774 , 0.12MB , pdfRoHS Declaração de conformidade V-TEC VM50+ LGR / 2022774 , 0.12MB , pdfMarca de aprovação Certificado UL V-TEC VM , 0.04MB , pdfInstruções de montagem Instruções de montagem V-TEC VM.. ..x.. , 2.00MB , pdf
