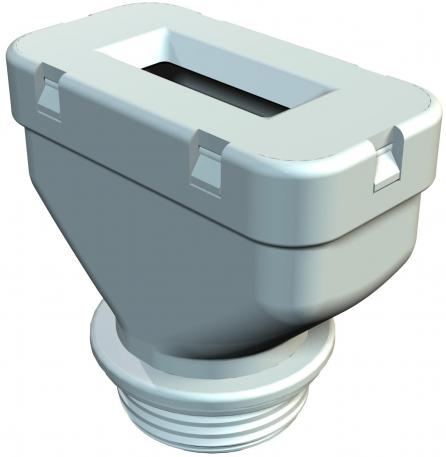

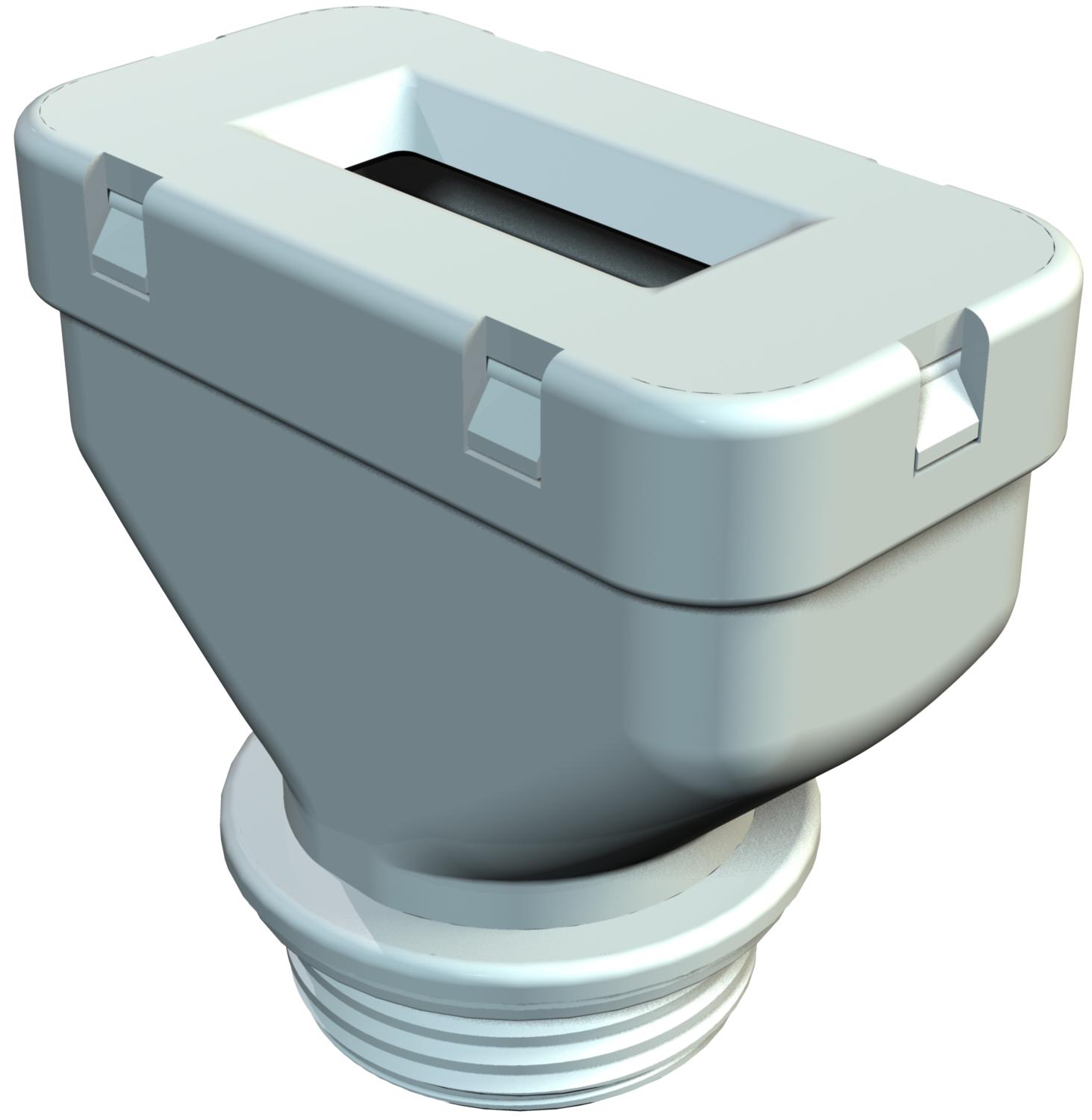

Bucim para cabos planos, rosca métrica, M32, cinzento 19 | 22 | 7 | 9 | M32

Bucim para cabos planos, rosca métrica, M32, cinzento

Ref. 2013017 | EAN 4012195515838

Ref. / Tipo

Cabo plano/largura mín.

Cabo plano/largura máx.

Cabo plano/espessura mín.

Cabo plano/espessura máx.

Rosca	M32

Descrição do produto

Descrição do produto

Inserir os cabos planos no bocal retorcido, com rosca métrica conforme IEC 432, grau de proteção IP31, com anel de vedação de suporte 107/F pré-montado.

Dados técnicos

Dados técnicos

Bucim para cabos planos	sim
Cabo plano/espessura máx.	9 mm
Cabo plano/espessura mín.	7 mm
Cabo plano/largura máx.	22 mm
Cabo plano/largura mín.	19 mm
Com porca	não
Cor	cinzento pedra; RAL 7030
Dimensão	M32
Grau de proteção	IP31
Material	Polietileno

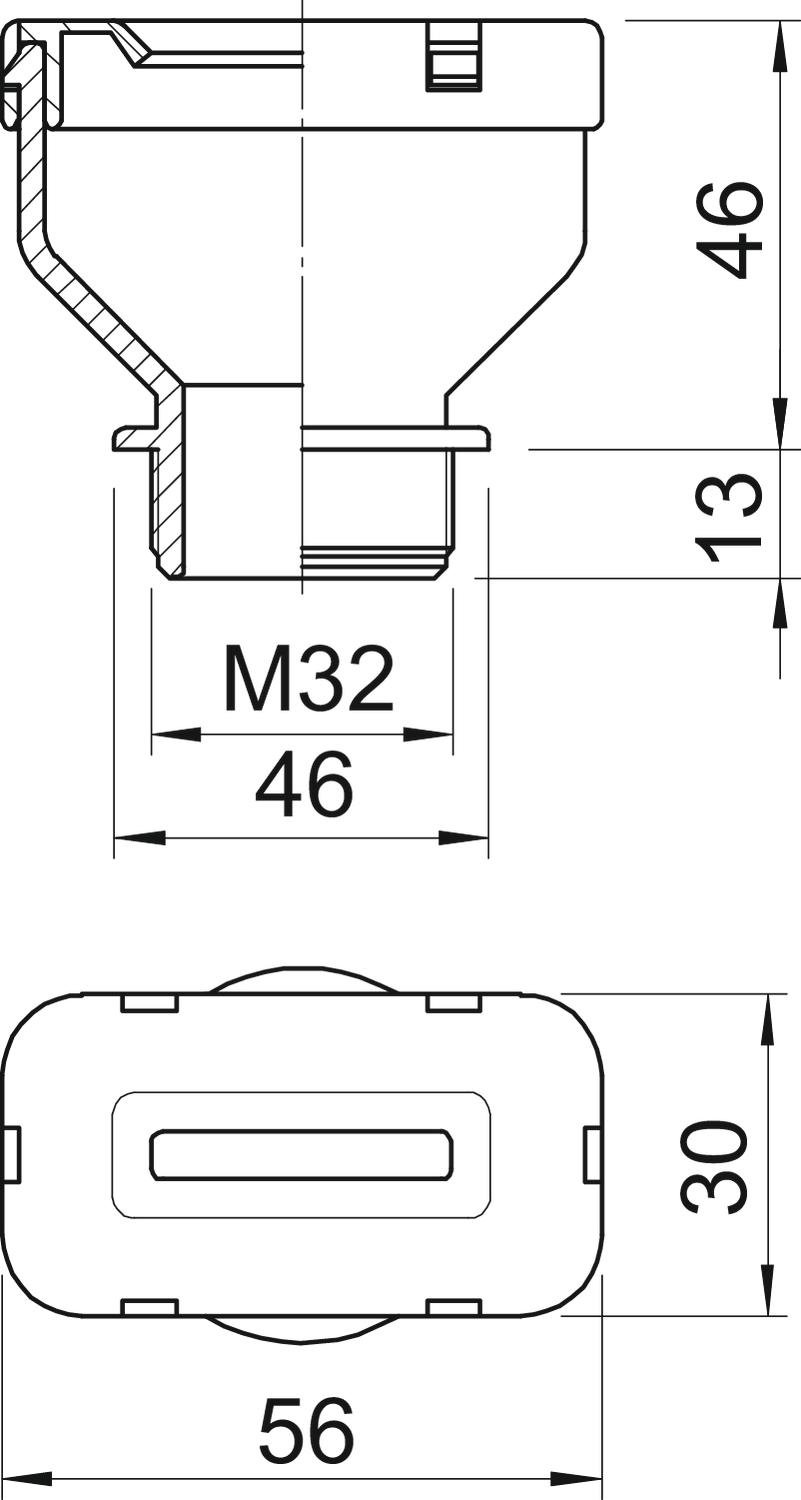

Medida A	30 mm
Medida B	56 mm
Medida D	46 mm
Medida G	M32 mm

Medida L	59 mm
Medida L1	13 mm
Medida L2	46 mm
Para zonas potencialmente explosivas	sem
Passa cabos múltiplo	não
Possibilidade de alívio de tensão	não
Potegido contra explosões	não
Proteção contra flexão	sim
Reforçado a fibra de vidro	não
Resistente	não
Rosca	M32
Tipo de rosca	métrico
Tipo de vedação	Anel de vedação
Versão	reta

Todos os tipos

Todos os tipos

Tipo	Cabo plano/largura mín.	Cabo plano/largura máx.	Cabo plano/espessura mín.	Cabo plano/espessura máx.	Rosca	Ref.	Quantidade	Qte. minima fornec.
106 FL M32 6 30	27 mm	30 mm	4 mm	6 mm	M32	2013015	Unidade	15 Unidade
106 FL M32 8 33	30 mm	33 mm	6 mm	8 mm	M32	2013016	Unidade	15 Unidade
106 FL M32 9 22	19 mm	22 mm	7 mm	9 mm	M32	2013017	Unidade	15 Unidade
106 FL M32 9 39	36 mm	39 mm	7 mm	9 mm	M32	2013018	Unidade	15 Unidade
106 FL M32 10 29	26 mm	29 mm	8 mm	10 mm	M32	2013019	Unidade	15 Unidade
106 FL M32 10 31	28,5 mm	31,5 mm	8,5 mm	10,5 mm	M32	2013020	Unidade	15 Unidade
106 FL M32 12 35	31 mm	35 mm	9 mm	12 mm	M32	2013021	Unidade	15 Unidade
106 FL M32 14 40	37 mm	40 mm	11 mm	14 mm	M32	2013022	Unidade	15 Unidade
