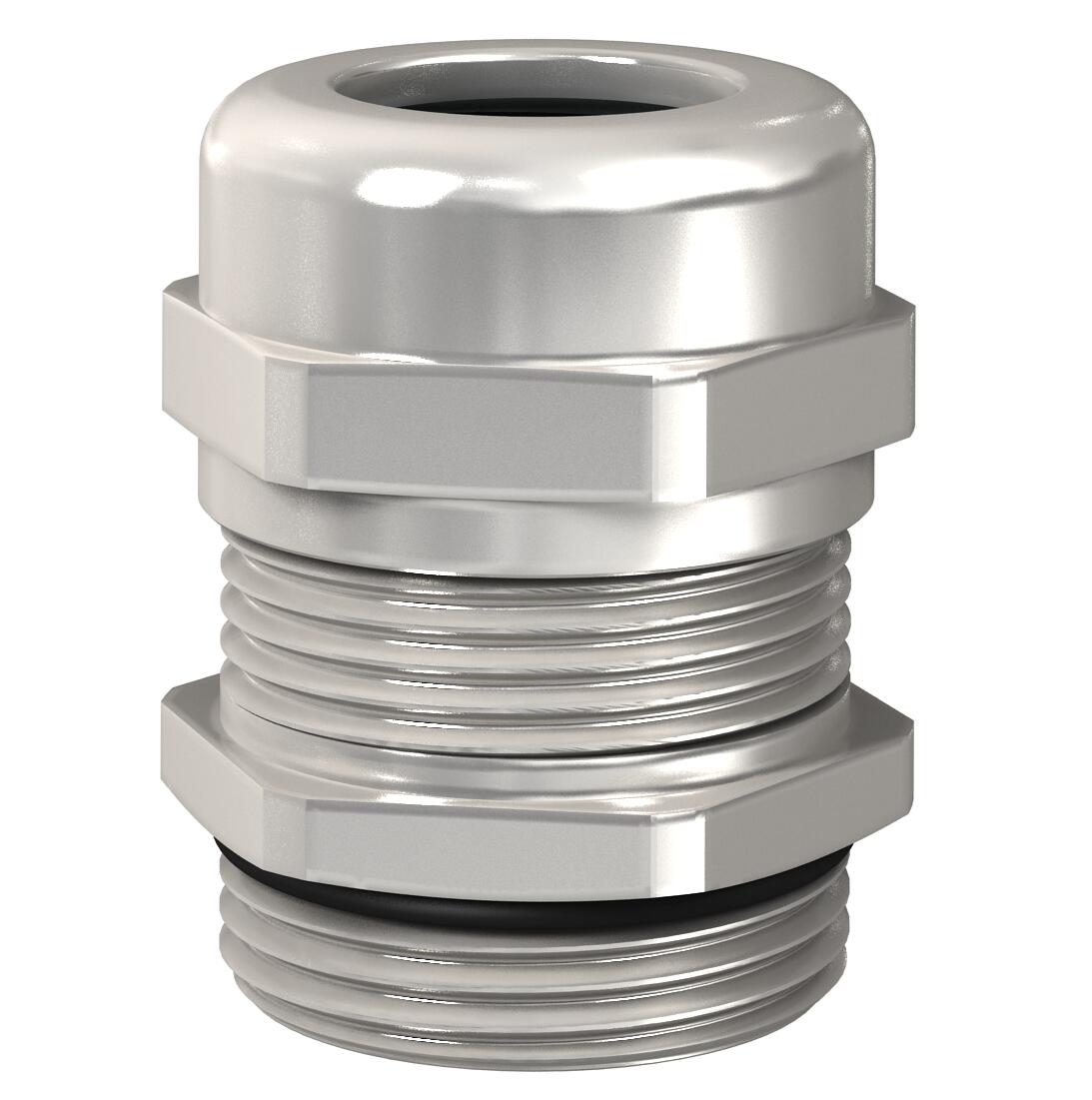

Bucim, contacto de mola CEM, rosca métrica, niquelado

Ref. 2086169 | EAN 4012195655480

não
Voltar para vista geral
Descrição do produto
Descrição do produto
Bucim testado para CEM, com rosca métrica conforme a IEC 423, este robusto bucim tem elevados requisitos em termos de impermeabilidade. O contacto entre o bucim e a superfície de blindagem é efetuado através de uma mola de contacto. Alívio de tensão, proteção contra aperto e torção em toda a área de fixação. Anel de vedação em neopreno. Elemento de aperto em poliamida. Com anel de vedação O pré-montado na rosca, testado pela VDE conforme DIN EN 50262, tipo de c IP68 com 5 bar/1 h.
* Preços segundo a cotação DEL.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Grau de proteção IP 68
  • Rosca métrica
Dados técnicos

Dimensões

Altura 33,5 mm
Área de vedação D mín. 9 mm
Bucim para cabos planos não
Capacidade de vedação D máx. 13 mm
Com porca não
Comprimento 22 mm
Comprimento da rosca 6 mm
Dimensão M20
Gama de temperaturas de aplicação máx. 100 °C
Gama de temperaturas de aplicação mín. -20 °C
Grau de proteção IP68
Largura 24 mm
Largura da chave 22
Livre de halogéneos não
Material Latão

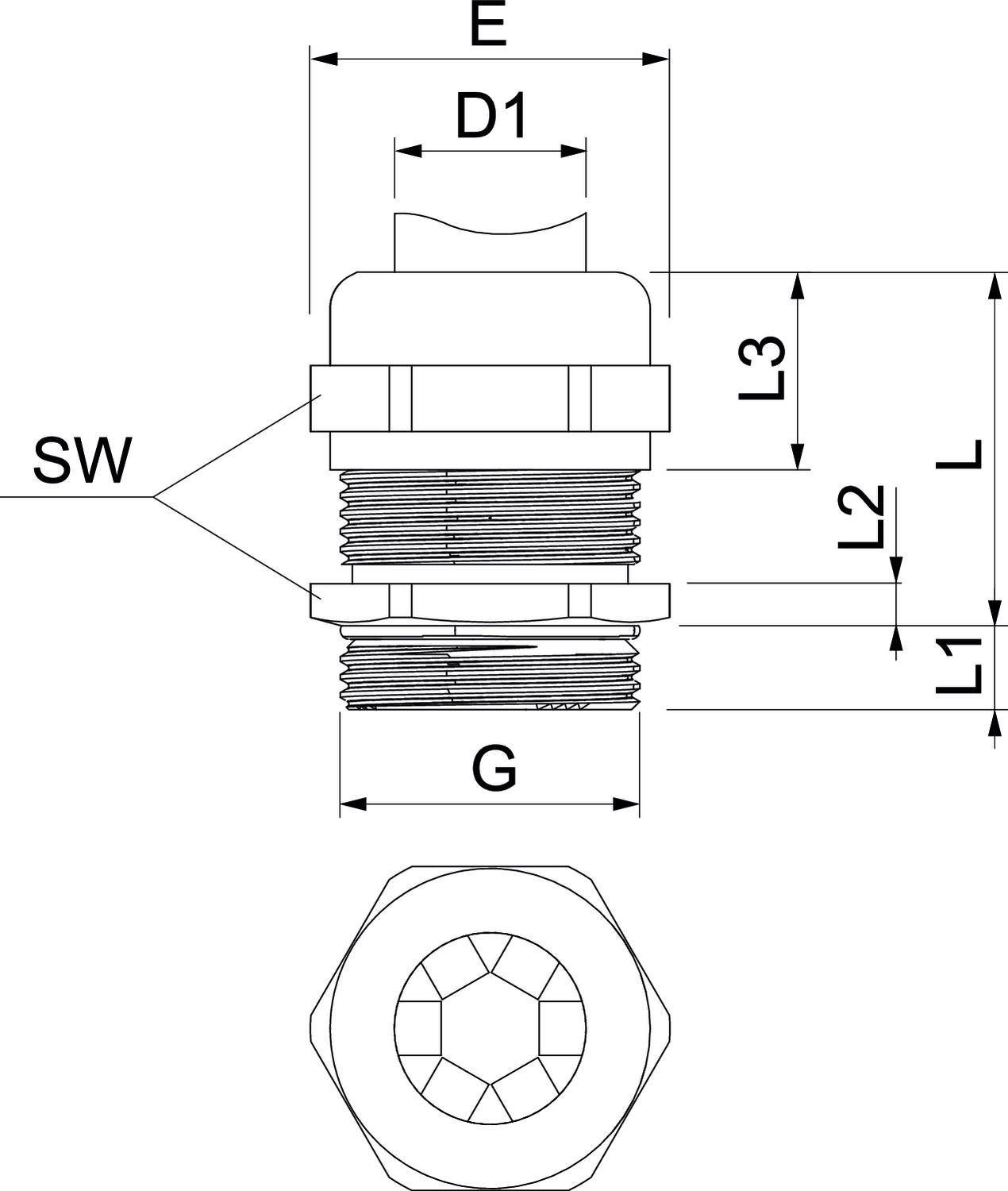

Medida D1 9 mm
Medida E 24 mm
Medida G M20x1,5 mm
Medida L 27,5 mm
Medida L1 6 mm
Medida L2 3,5 mm
Medida L3 13,3 mm
Para zonas potencialmente explosivas sem
Passa cabos múltiplo não
Pegada de CO₂ (GWP) do berço ao portão 0,0922 kg CO₂e / 1 Peça
Possibilidade de alívio de tensão sim
Proteção contra flexão não
Reforçado a fibra de vidro não
Resistente não
Rosca M20 x 1,5
Superfície niquelado
Tipo de vedação Anel de vedação
Versão reta
Todos os tipos

Todos os tipos

Tipo Rosca Passa cabos múltiplo Ref. Quantidade Qte. minima fornec.
V-TEC VM16 EMV-K M16 x 1,5 não 2086165
50 Unidade
V-TEC VM20 EMV-K M20 x 1,5 não 2086169
25 Unidade
V-TEC VM25 EMV-K M25 x 1,5 não 2086173
25 Unidade
V-TEC VM32 EMV-K M32 x 1,5 não 2086177
20 Unidade
V-TEC VM40 EMV-K M40 x 1,5 não 2086181
5 Unidade
V-TEC VM50 EMV-K M50 x 1,5 não 2086185
5 Unidade
V-TEC VM63 EMV-K M63 x 1,5 não 2086189
5 Unidade
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Porca, rosca métrica dentada Porca, rosca métrica dentada 169 MSS M20 2091713
50 Unidade
