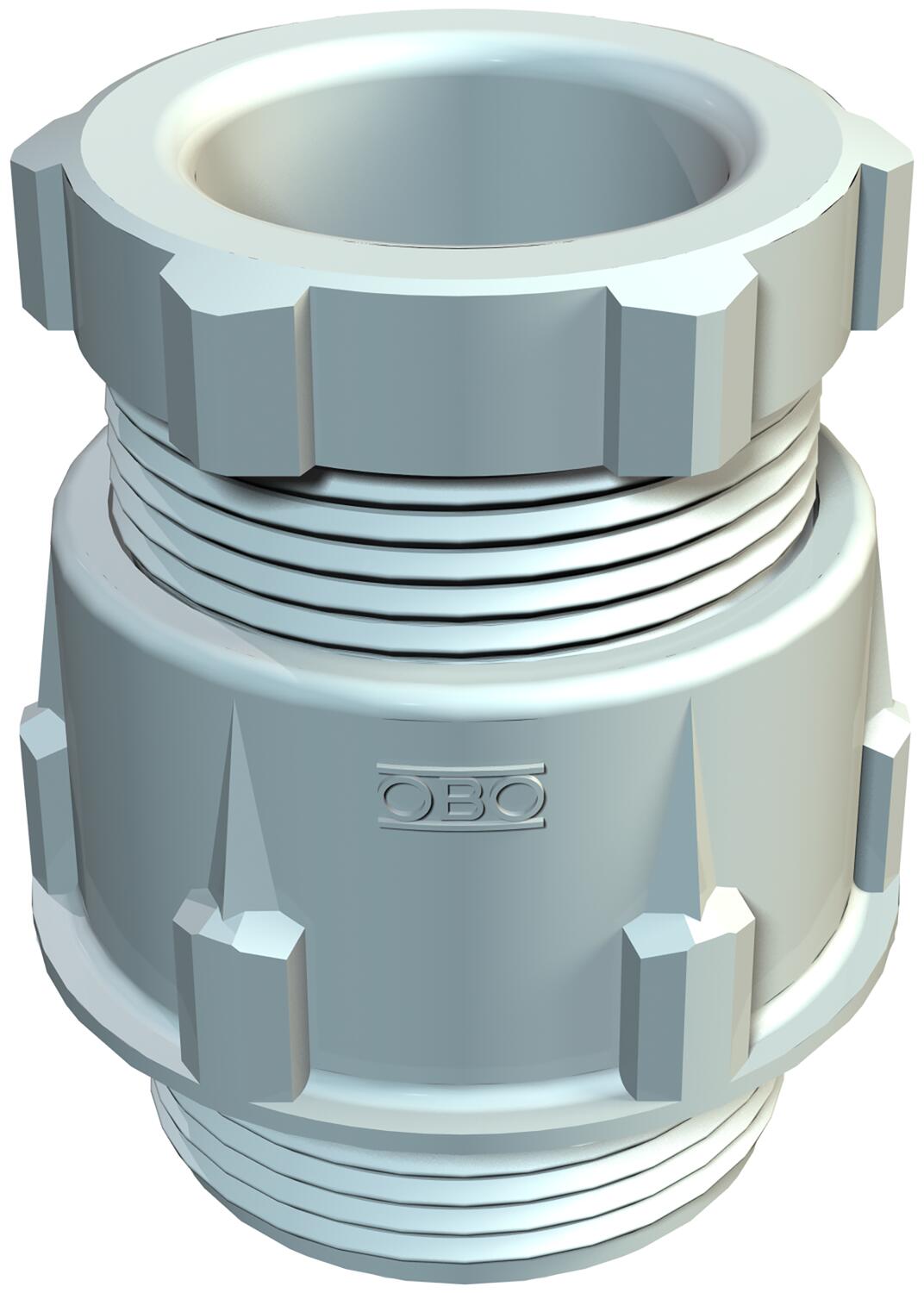

Bucim cónico, rosca PG, cinzento claro
Ref. 2036061 | EAN 4012195172093
- Descrição do produto
-
Descrição do produto
Bucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
-
- Dados técnicos
-
Dimensões
Altura 30 mm Área de vedação D mín. 3,5 mm Bucim separável não Capacidade de vedação D máx. 6,5 mm Com porca não Comprimento 16,5 mm Comprimento da rosca 8 mm Cor cinzento claro; RAL 7035 Dimensão PG7 Dimension D4 7,5 mm Grau de proteção IP65 Largura 16,5 mm Largura da chave 1 15 mm Largura da chave 2 13 mm Livre de halogéneos sim Material Poliestireno Medida D1 6 mm Medida D2 16,5 mm Medida D3 8 mm Medida G Pg7 mm Medida L máx. 23 mm Medida L1 7,75 mm Medida L2 13 mm Medida L3 5 mm Medida L4 8,5 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 7 Tamanho nominal da rosca 7 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
