- Descrição do produto
-

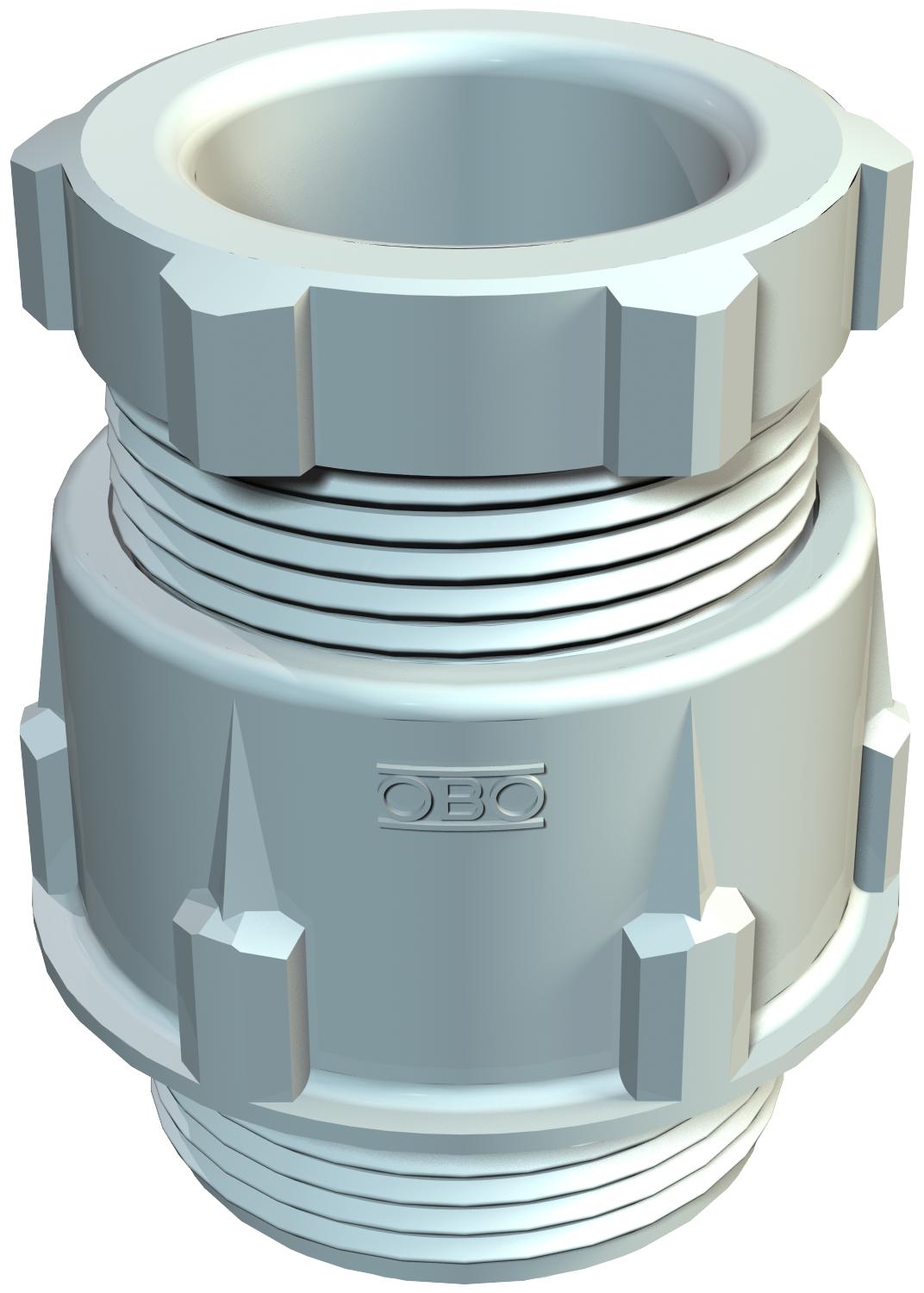

Descrição do produtoBucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
- Dados técnicos
-

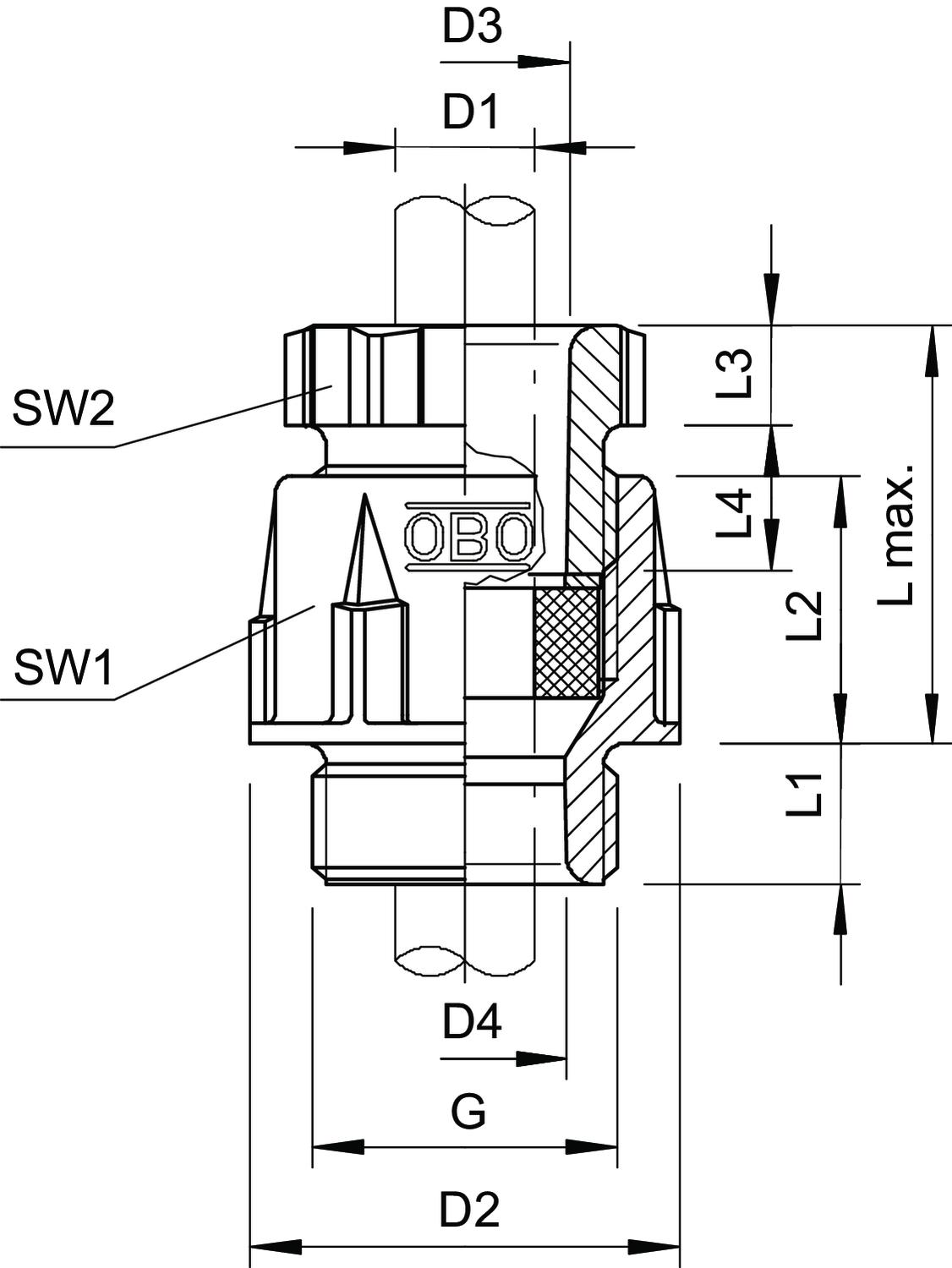

Dimensões
Altura 50 mm Área de vedação D mín. 18 mm Bucim separável não Capacidade de vedação D máx. 25 mm Com porca não Comprimento 47,5 mm Comprimento da rosca 11 mm Cor cinzento claro; RAL 7035 Dimensão PG29 Dimension D4 27,5 mm Grau de proteção IP65 Largura 47,5 mm Largura da chave 1 42 mm Largura da chave 2 40 mm Livre de halogéneos sim Material Poliestireno Medida D1 25 mm Medida D2 47,5 mm Medida D3 30 mm Medida G Pg29 mm Medida L máx. 42 mm Medida L1 11 mm Medida L2 20,5 mm Medida L3 8 mm Medida L4 18 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 29 Tamanho nominal da rosca 29 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica 106 PG29 / 2036290 , 0.49MB , pdfDeclaração de conformidade UE 106 PG29 / 2036290 , 0.15MB , pdfREACH Declaração de conformidade 106 PG29 / 2036290 , 0.12MB , pdfRoHS Declaração de conformidade 106 PG29 / 2036290 , 0.12MB , pdf
