Bucim cónico, rosca PG, cinzento claro
Ref. 2036215 | EAN 4012195172635
- Descrição do produto
-
Descrição do produtoBucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
-
- Dados técnicos
-
Dimensões

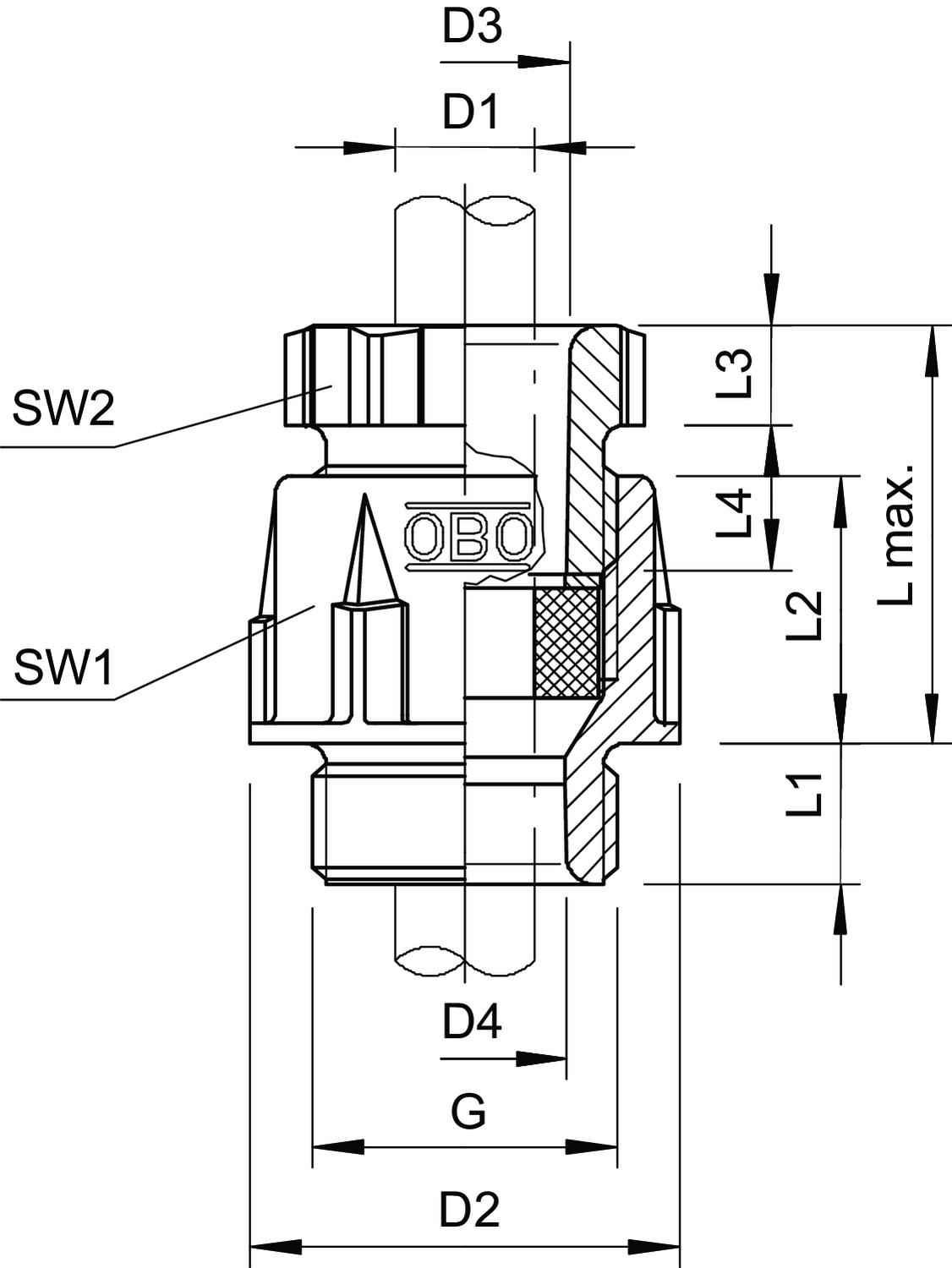

Altura 48 mm Área de vedação D mín. 14 mm Bucim separável não Capacidade de vedação D máx. 18 mm Com porca não Comprimento 37,5 mm Comprimento da rosca 11 mm Cor cinzento claro; RAL 7035 Dimensão PG21 Dimension D4 21 mm Grau de proteção IP65 Largura 37,5 mm Largura da chave 1 33 mm Largura da chave 2 30 mm Livre de halogéneos sim Material Poliestireno Medida D1 18 mm Medida D2 37,5 mm Medida D3 21,2 mm Medida G Pg21 mm Medida L máx. 38 mm Medida L1 10 mm Medida L2 19 mm Medida L3 7 mm Medida L4 17 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 21 Tamanho nominal da rosca 21 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
