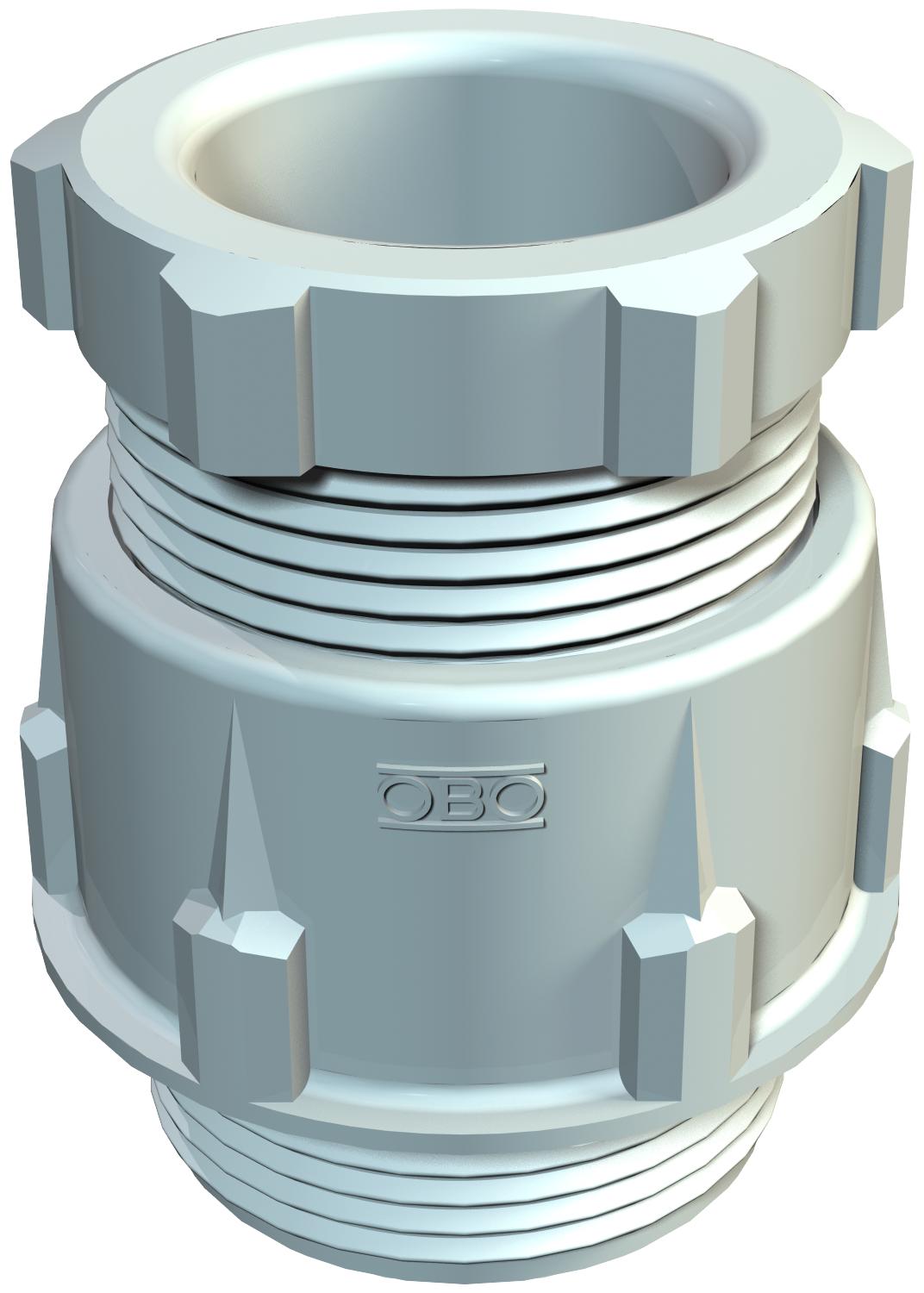

Bucim cónico, rosca PG, cinzento claro
Ref. 2036169 | EAN 4012195172574
- Descrição do produto
-
Descrição do produtoBucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
-
- Dados técnicos
-

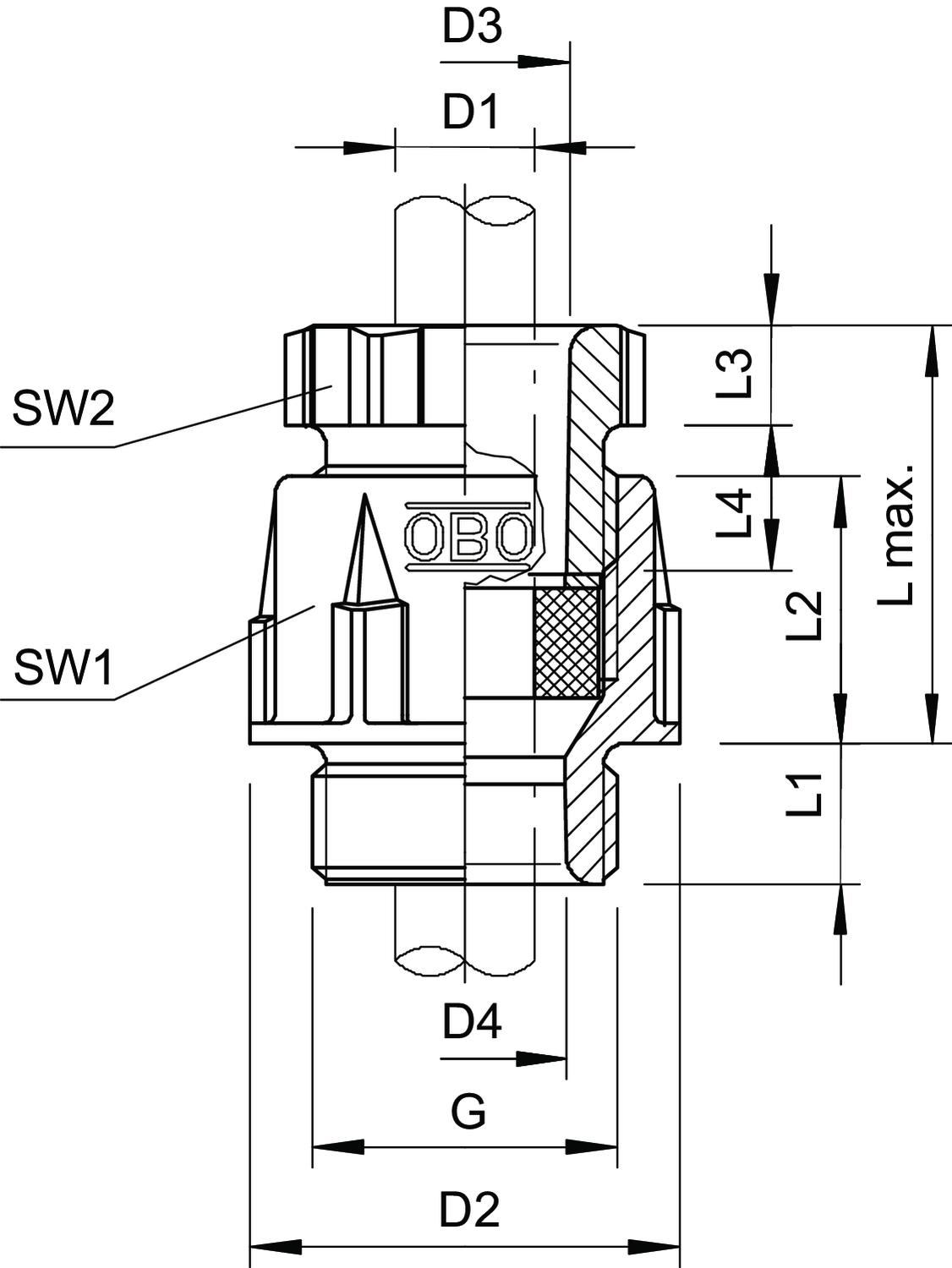

Dimensões
Altura 39 mm Área de vedação D mín. 10 mm Bucim separável não Capacidade de vedação D máx. 14 mm Com porca não Comprimento 30 mm Comprimento da rosca 10 mm Cor cinzento claro; RAL 7035 Dimensão PG16 Dimension D4 8 mm Grau de proteção IP65 Largura 30 mm Largura da chave 1 27 mm Largura da chave 2 23 mm Livre de halogéneos sim Material Poliestireno Medida D1 14 mm Medida D2 30 mm Medida D3 16 mm Medida G Pg16 mm Medida L máx. 30 mm Medida L1 10 mm Medida L2 16,5 mm Medida L3 6 mm Medida L4 12 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 16 Tamanho nominal da rosca 16 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
