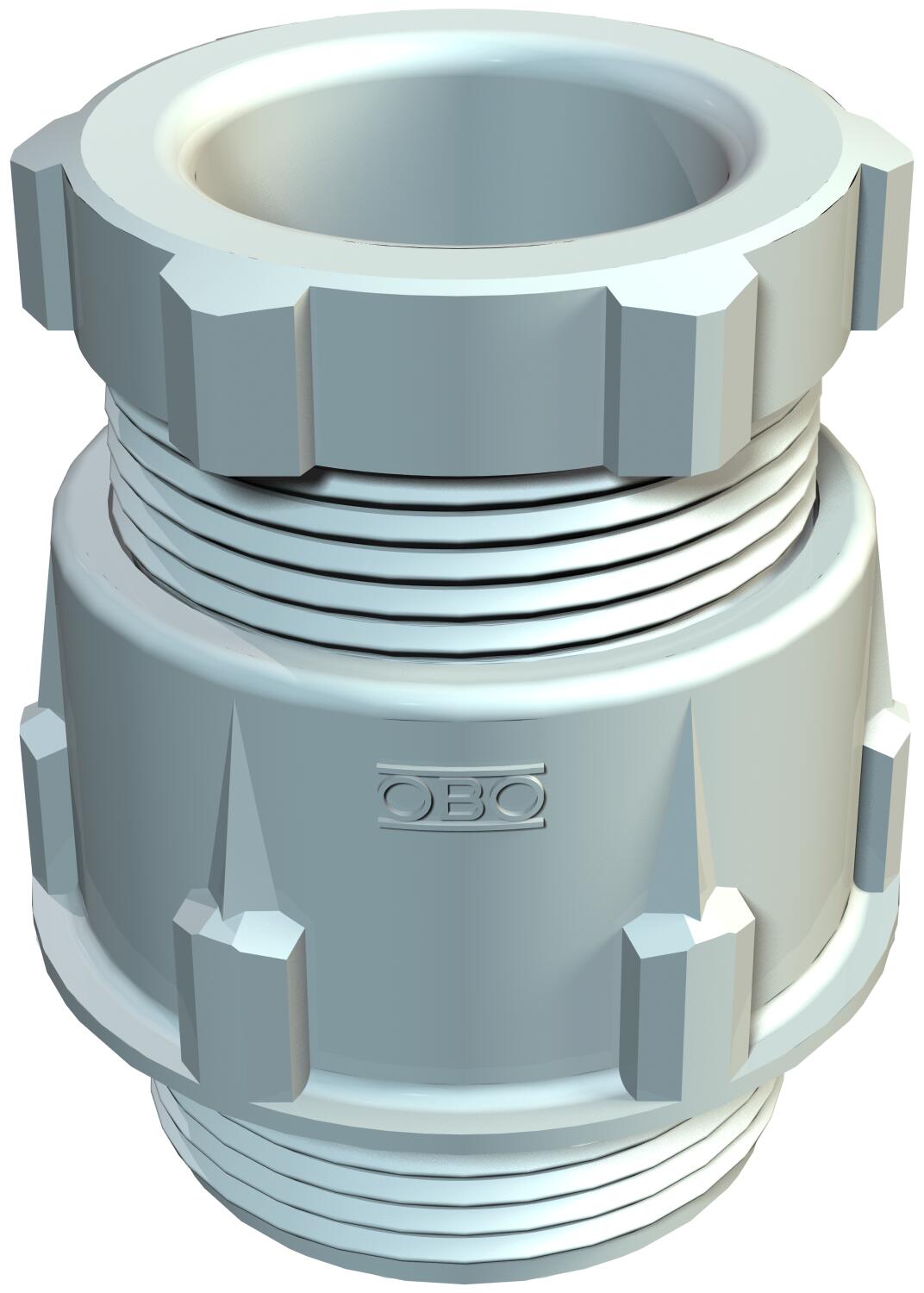

Bucim cónico, rosca PG, cinzento claro
Ref. 2036134 | EAN 4012195172390
- Descrição do produto
-
Descrição do produtoBucim standard, modelo A conforme DIN 46320 com anel de vedação simples NR/SBR. Rosca PG conforme a DIN 40430.
Grau de proteção: IP65 com anel de vedação para roscas e IP54 sem anel de vedação para roscas.
Indicação: apertar o bucim em poliestireno apenas ligeiramente, devido ao perigo de formação de fendas!
Antichoque
-
- Dados técnicos
-

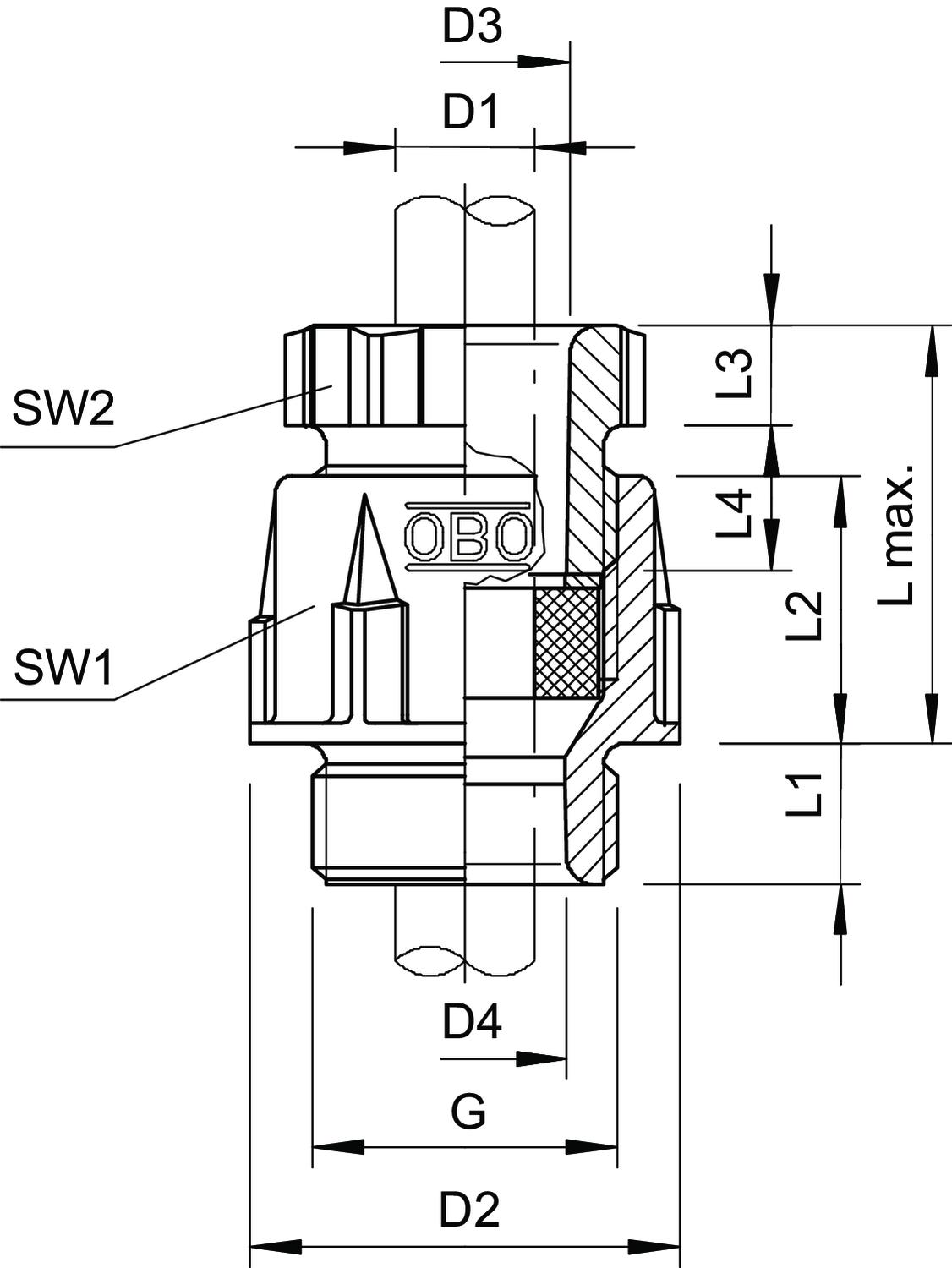

Dimensões
Altura 37 mm Área de vedação D mín. 9 mm Bucim separável não Capacidade de vedação D máx. 13 mm Com porca não Comprimento 27 mm Comprimento da rosca 9 mm Cor cinzento claro; RAL 7035 Dimensão PG13,5 Dimension D4 13,5 mm Grau de proteção IP65 Largura 27 mm Largura da chave 1 24 mm Largura da chave 2 21 mm Livre de halogéneos sim Material Poliestireno Medida D1 13 mm Medida D2 27 mm Medida D3 13,4 mm Medida G Pg13,5 mm Medida L máx. 28 mm Medida L1 9 mm Medida L2 16 mm Medida L3 5 mm Medida L4 10,8 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Possibilidade de alívio de tensão não Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 13,5 Tamanho nominal da rosca 13,5 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
