Bucim cónico EDR, cinzento claro 32 | 40 | M40 | cinzento claro; RAL 7035

morepic-1

morepic-2

Bucim cónico EDR, cinzento claro

Ref. 2011546 | EAN 4012195246954

Ref. / Tipo

para diâmetro mín.

para diâmetro máx.

Tamanho

Cor	cinzento claro; RAL 7035

Descrição do produto

Descrição do produto

Bucim para caixas de derivação para o alojamento direto de tubos métricos

Dados técnicos

Dados técnicos

Cor	cinzento claro; RAL 7035
Diâmetro nominal	40 mm
Dimensão	Ø40/32-40
Grau de proteção	IP55
Livre de halogéneos	sim
Material	Elastómero termoplástico

para diâmetro máx.	40 mm
para diâmetro mín.	32 mm
para espessura máx. da parede	2,2
para espessura mín. da parede	2,2
Tamanho	M40
Versão	aberto

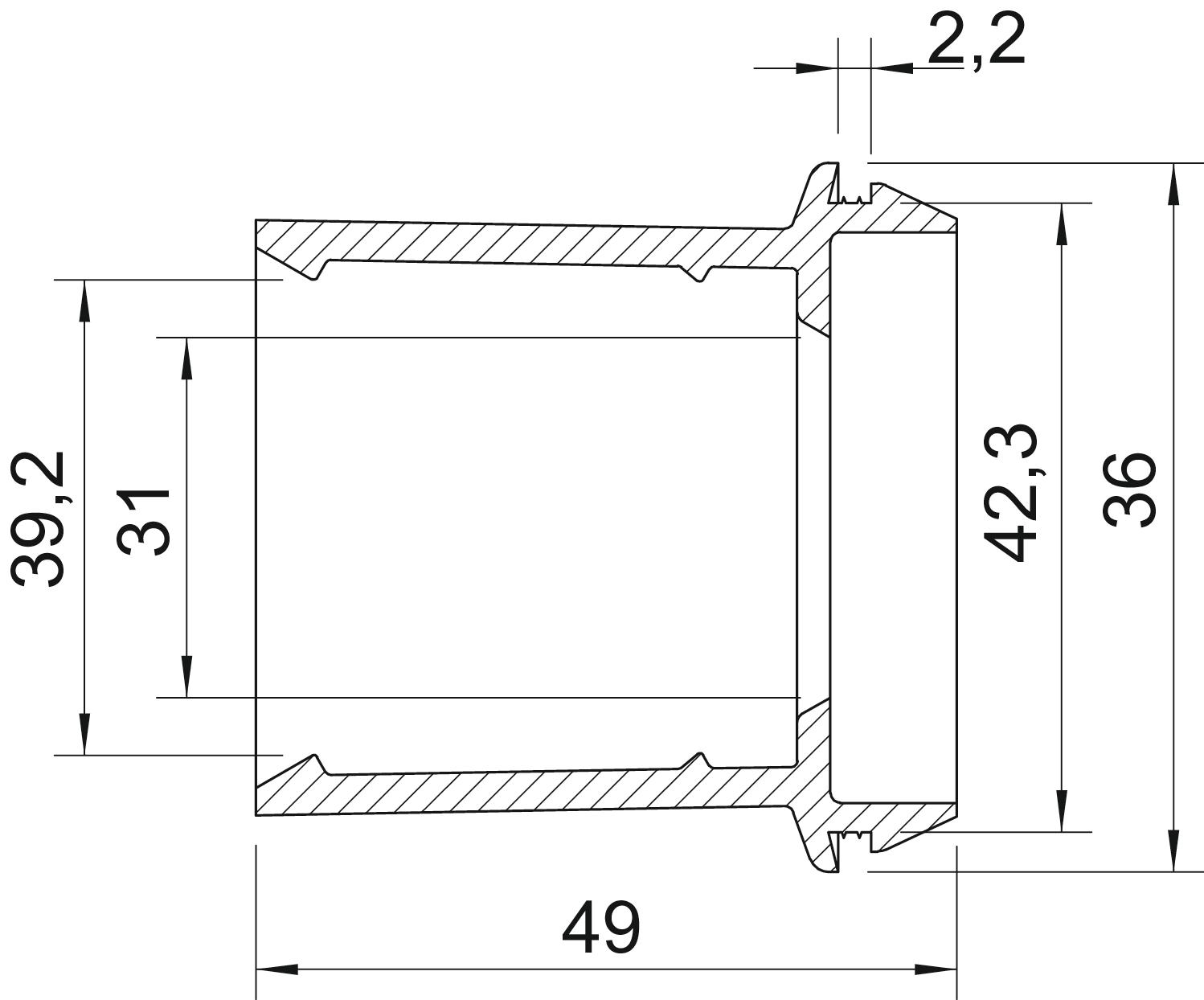

Dimensões

Dimension D4	39,2 mm
Medida A	2,2 mm
Medida D1	46 mm

Medida D2	42,3 mm
Medida D3	31 mm
Medida L	49 mm

Todos os tipos

Todos os tipos

Tipo	para diâmetro mín.	para diâmetro máx.	Tamanho	Cor	Ref.	Quantidade	Qte. minima fornec.
EDR 25 16-20 LGR	16 mm	20 mm	M25	cinzento claro; RAL 7035	2011506	Unidade	50 Unidade
EDR 25 20-25 LGR	20 mm	25 mm	M25	cinzento claro; RAL 7035	2011514	Unidade	50 Unidade
EDR 32 25-32 LGR	25 mm	32 mm	M32	cinzento claro; RAL 7035	2011530	Unidade	50 Unidade
EDR 40 32-40 LGR	32 mm	40 mm	M40	cinzento claro; RAL 7035	2011546	Unidade	25 Unidade

Downloads

Ficha técnica EDR 40 32-40 LGR / 2011546 , 0.28MB , pdf

Catálogo Connection and routing systems , 40.76MB , pdf

Declaração de conformidade EDR 40 32-40 LGR / 2011546 , 0.05MB , pdf

Download

REACH Declaração de conformidade EDR 40 32-40 LGR / 2011546 , 0.12MB , pdf

Download

RoHS Declaração de conformidade EDR 40 32-40 LGR / 2011546 , 0.12MB , pdf

Download

Gráfico do produto EDR 40 32-40 LGR / 2011546, 77.14 kB, jpg

Desenho cotado EDR 40 32-40 LGR / 2011546, 79.43 kB, jpg

EDR 40 32-40 LGR / 2011546
