Bucim com porca, conjunto | | M16 x 1,5 | não | cor de laranja; RAL 2003

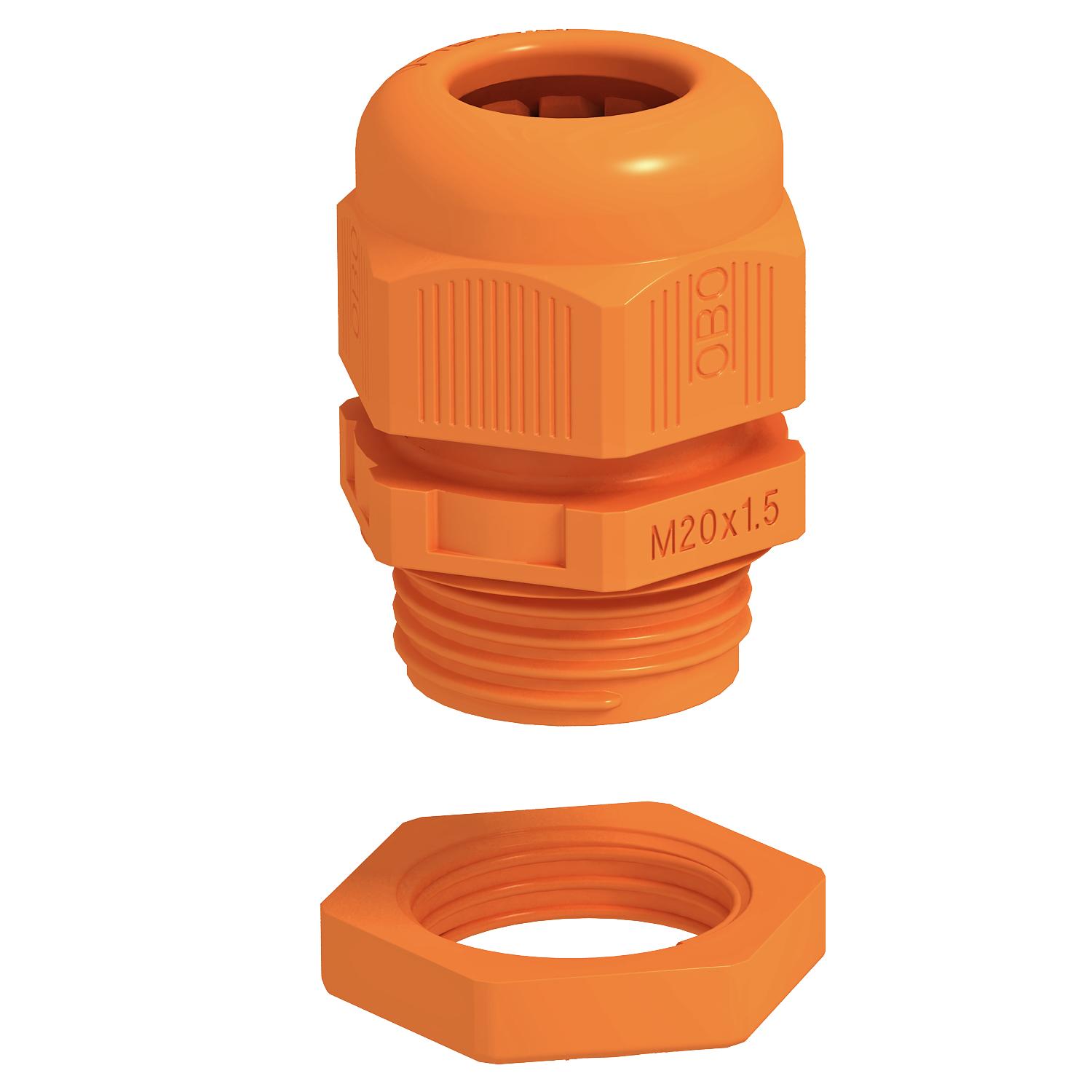

Bucim com porca, conjunto

Ref. 7205657 | EAN 4012196632800

Ref. / Tipo

Rosca

Passa cabos múltiplo	não

Cor	cor de laranja; RAL 2003

Descrição do produto

Descrição do produto

Bucim resistente, rosca métrica conforme a IEC 423, incluindo porca pré-montada.

Para elevados requisitos em termos de impermeabilidade. Alívio de tensão, proteção contra aperto e torção em toda a área de fixação. Anel de vedação em borracha de policloropreno/acrilonitrilo-butadieno. Peça intermédia com vedante, não sendo necessário um anel de vedação para roscas.

Testado pela VDE de acordo com a DIN EN 50262, tipo de proteção IP 68 com 5 bar 1 h.

Para a manutenção de funções segundo a DIN 4102 Parte 12, em combinação com a caixa de derivação lisa da série T FireBox.

Cor: laranja.

Dados técnicos

Dados técnicos

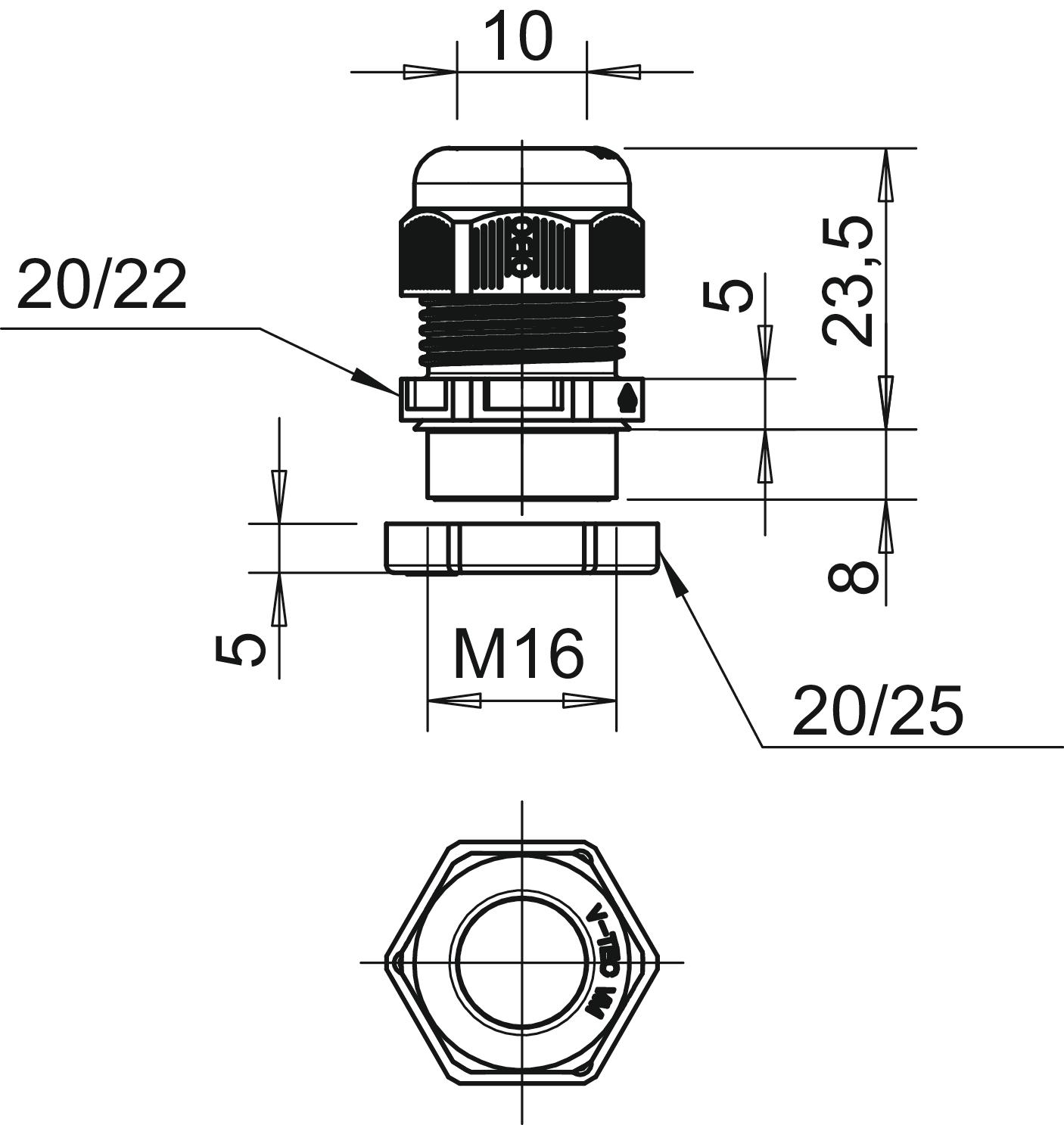

Área de vedação D mín.	4,5 mm
Bucim para cabos planos	não
Bucim separável	não
Capacidade de vedação D máx.	10 mm
Com porca	sim
Comprimento da rosca	9 mm
Cor	cor de laranja; RAL 2003
Dimensão	M16
Gama de temperaturas de aplicação máx.	65 °C
Gama de temperaturas de aplicação mín.	-20 °C
Grau de proteção	IP68
Largura da chave	20
Largura da chave 1	20 mm
Largura da chave 2	22 mm
Livre de halogéneos	sim
Material	Poliamida
Medida E1 (mm)	22 mm
Medida E2	25 mm

Medida G	M16 x 1,5 mm
Medida L máx.	23,5 mm
Medida L mín.	21,5 mm
Medida L1	8 mm
Medida L2	5 mm
Medida L3	5 mm
para zona Ex com gás	sem
para zona Ex com poeira	sem
Para zonas potencialmente explosivas	sem
Passa cabos múltiplo	não
Passo de rosca	1,5 mm
Possibilidade de alívio de tensão	sim
Proteção contra flexão	não
Reforçado a fibra de vidro	não
resistência ao fio incandescente	conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C
Resistente	não
Rosca	M16 x 1,5
Tipo de rosca	métrico

Todos os tipos

Todos os tipos

Tipo	Rosca	Passa cabos múltiplo	Cor	Ref.	Quantidade	Qte. minima fornec.
V-TEC VM16+ OR	M16 x 1,5	não	cor de laranja; RAL 2003	7205657	Unidade	10 Unidade
V-TEC VM20+ OR	M20 x 1,5	não	cor de laranja; RAL 2003	7205660	Unidade	10 Unidade
V-TEC VM25+ OR	M25 x 1,5	não	cor de laranja; RAL 2003	7205663	Unidade	10 Unidade
V-TEC VM32+ OR	M32 x 1,5	não	cor de laranja; RAL 2003	7205666	Unidade	10 Unidade
V-TEC VM40+ OR	M40 x 1,5	não	cor de laranja; RAL 2003	7205669	Unidade	10 Unidade
