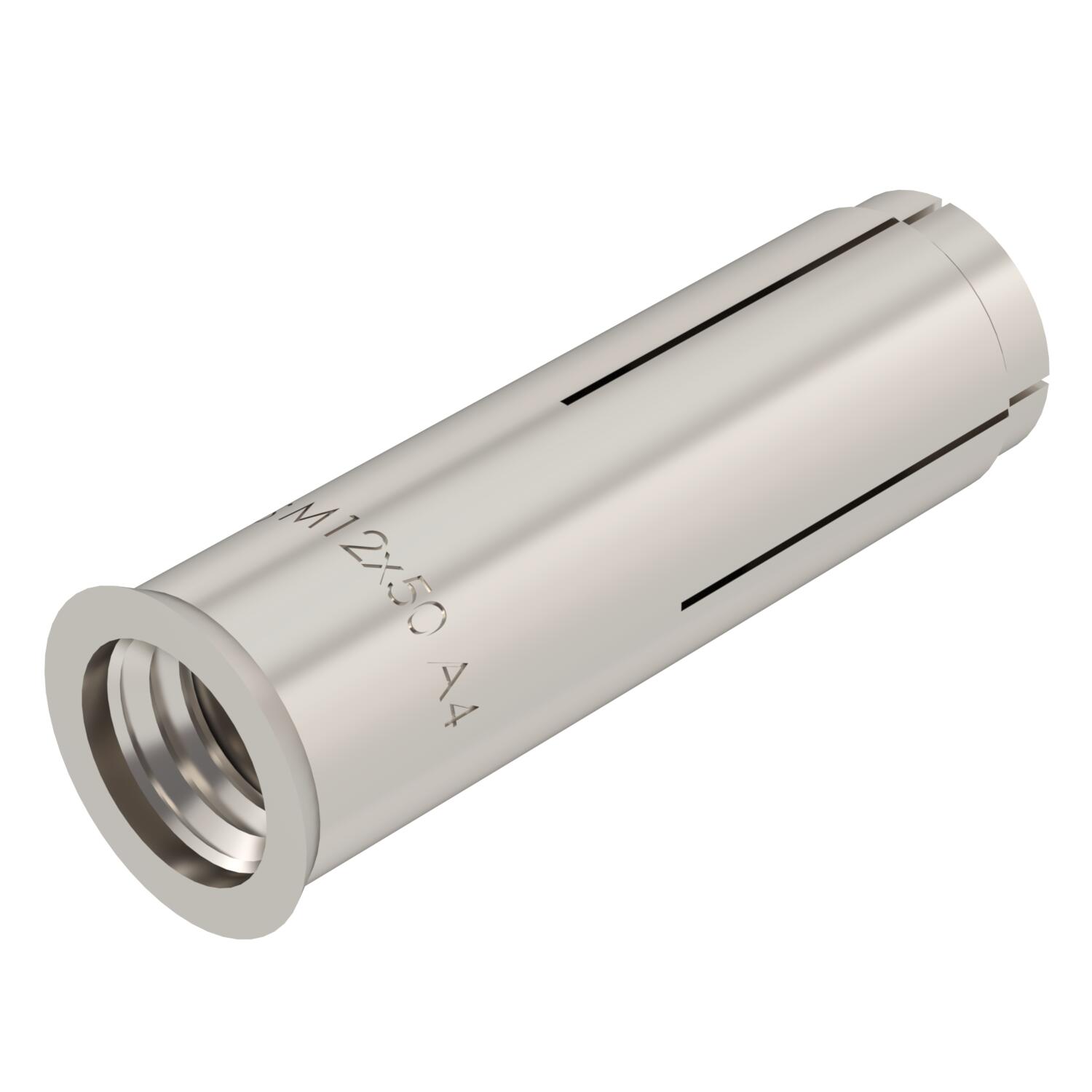

Bucha de ancoragem, versão com rebordo
Ref. 3492012 | EAN 4012196709595
- Descrição do produto
-
Descrição do produtoÂncora de fixação para fixação individual de sistemas não portantes em betão não armado e para fixação múltipla em betão armado e não armado.
Proteção antifogo testada, classe de resistência ao fogo R 120 conforme a Certificação técnica europeia ETA-02/0020 (Opt. 7) e Certificação técnica europeia ETA-05/0116.
Montagem com ferramenta de marcação e punção.
-
- Dados técnicos
-
Dados técnicos

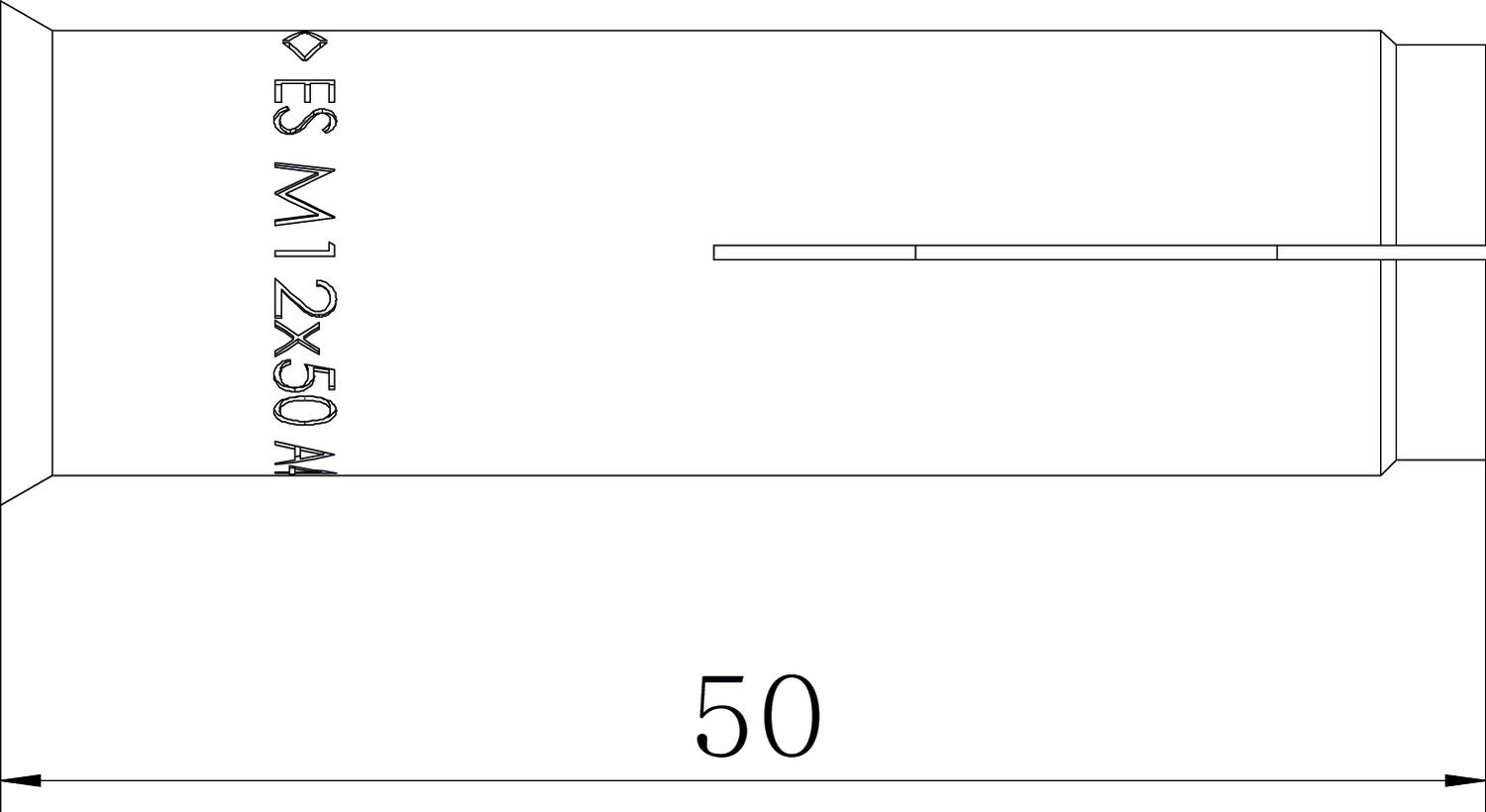

Autoroscante não Carga permitida na zona força de tração 2,4 Comprimento 50 mm Cor aço inoxidável Diâmetro de perfuração mín. 15 mm Dimensão 12x50 Dispositivo de fixação Outros Geeignet für Baustoff Betão Material Aço inoxidável, livre de ferrugem Medida L 50 mm Permissões existentes sim Profundidade de enroscar máx. 18 mm Profundidade de enroscar mín. 13 mm Profundidade do furo 50 mm Rosca M12 Rosca métrica 12 Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Versão Impacto - Todos os tipos
