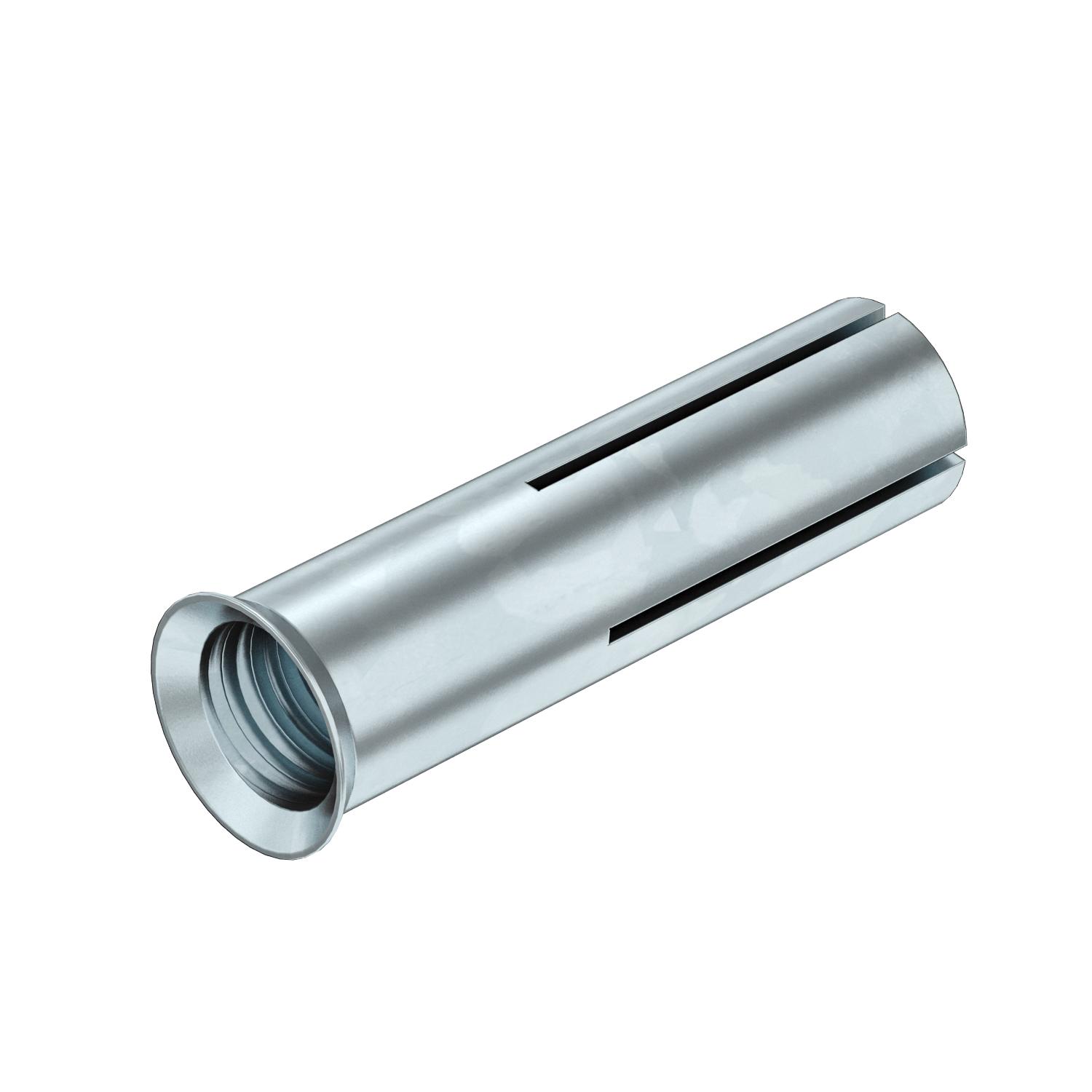

Bucha de ancoragem, versão com rebordo
Ref. 3492023 | EAN 4012196395934
- Descrição do produto
-
Descrição do produtoÂncora de fixação para fixação individual de sistemas não portantes em betão não armado e para fixação múltipla em betão armado e não armado.
Proteção antifogo testada, classe de resistência ao fogo R 120 conforme a Certificação técnica europeia ETA-02/0020 (Opt. 7) e Certificação técnica europeia ETA-05/0116.
Montagem com ferramenta de marcação e punção.
-
- Dados técnicos
-
Dados técnicos

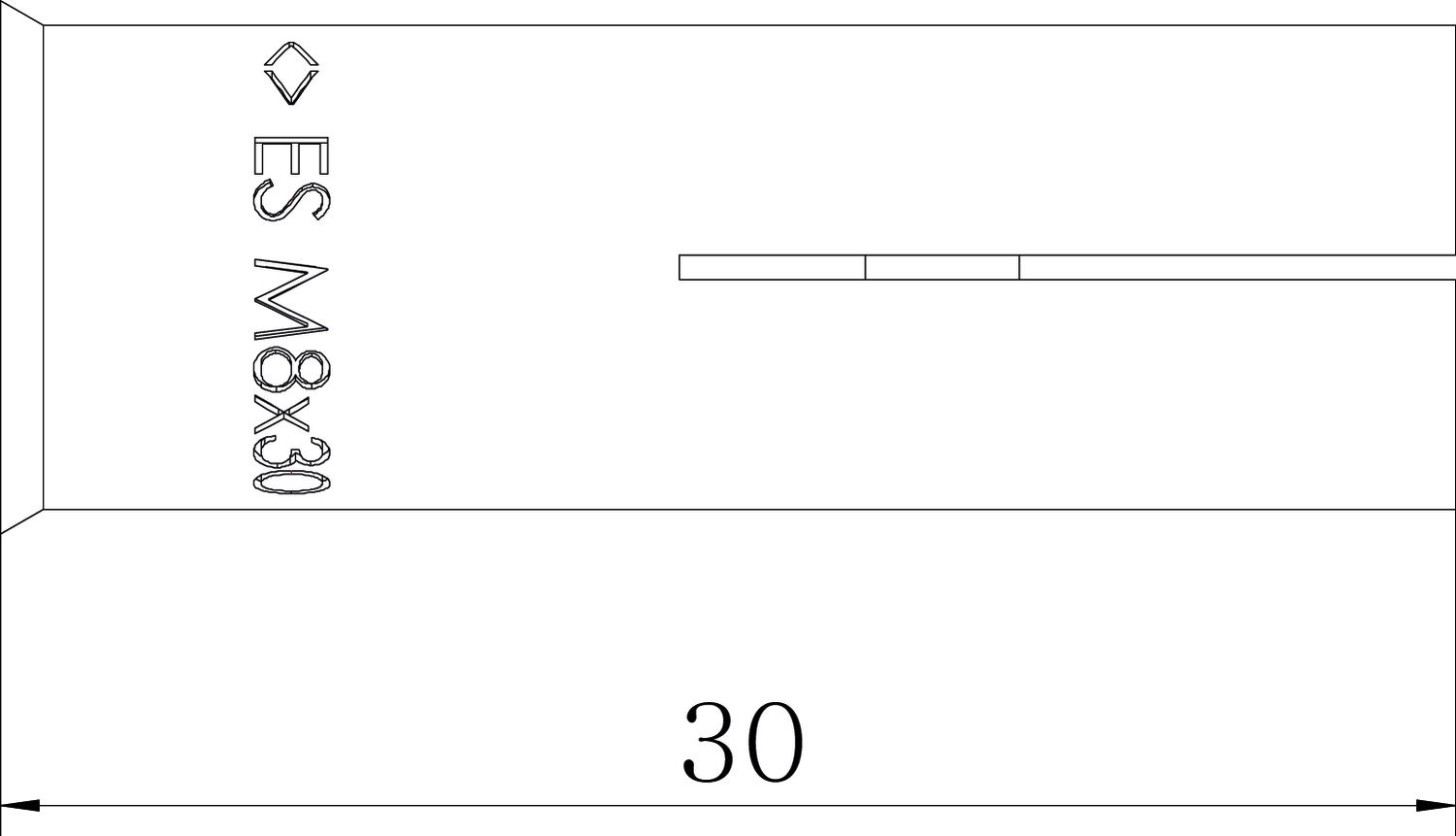

Autoroscante não Carga permitida na zona força de tração 1,7 Comprimento 30 mm Cor zinco Diâmetro de perfuração mín. 10 mm Dimensão 8x30 Dispositivo de fixação Outros Geeignet für Baustoff Betão Material Aço Medida L 30 mm Permissões existentes sim Profundidade de enroscar máx. 13 mm Profundidade de enroscar mín. 9 mm Profundidade do furo 30 mm Rosca M8 Rosca métrica 8 Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Versão Impacto - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica ES M 8x30 / 3492023 , 0.20MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade UE ES M 8x30 / 3492023 , 0.20MB , pdfDeclaração de conformidade UE ES M 8x30 / 3492023 , 0.30MB , pdfCertificado de homologação Certificação técnica europeia MKT ancoragens de fixação diversa E, ES , 4.00MB , pdfCertificado de homologação Certificação técnica europeia MKT Bucha de ancoragem de fixação simples E, ES , 2.59MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Instrução de montagem de ancoragens para tetos falsos Easy , 0.98MB , pdfInstruções de montagem Instruções de montagem Âncora de fixação E , 0.98MB , pdf
