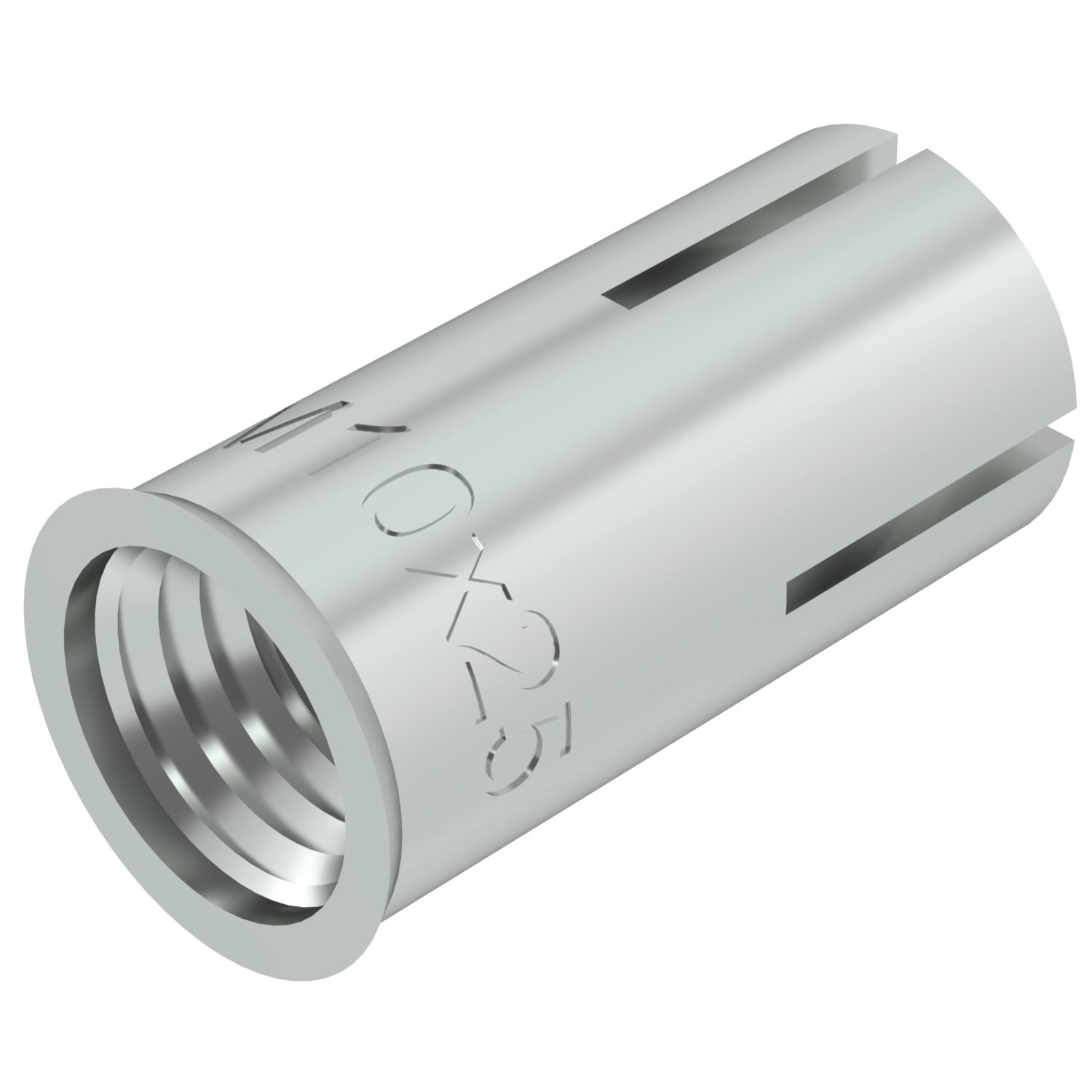

Bucha de ancoragem, versão com rebordo
Ref. 3492022 | EAN 4012196709625
- Descrição do produto
-
Descrição do produtoÂncora de fixação para fixação individual de sistemas não portantes em betão não armado e para fixação múltipla em betão armado e não armado.
Proteção antifogo testada, classe de resistência ao fogo R 120 conforme a Certificação técnica europeia ETA-02/0020 (Opt. 7) e Certificação técnica europeia ETA-05/0116.
Montagem com ferramenta de marcação e punção.
-
- Dados técnicos
-
Dados técnicos

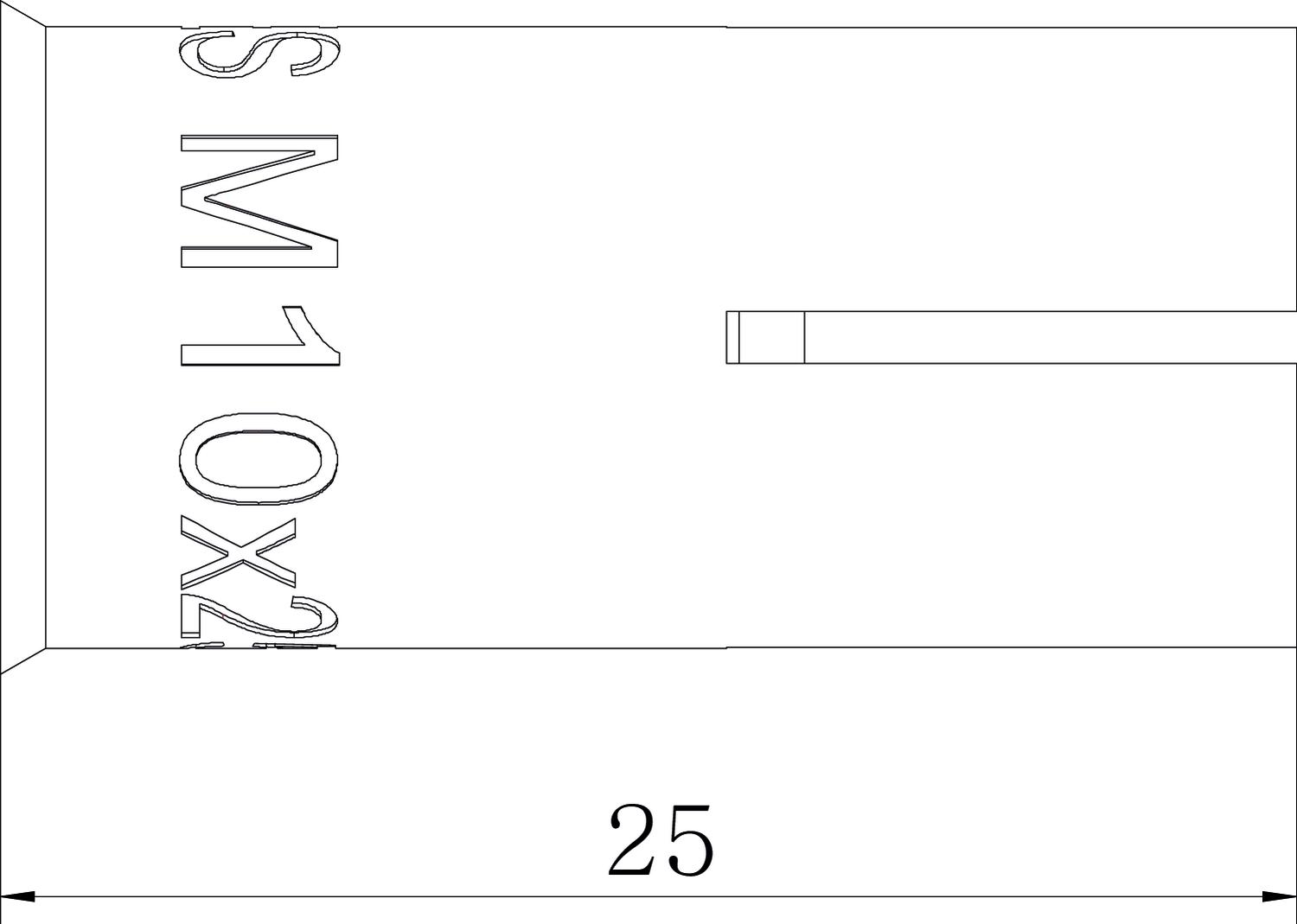

Autoroscante não Carga permitida na zona força de tração 2,1 Comprimento 25 mm Cor zinco Diâmetro de perfuração mín. 12 mm Dimensão 10x25 Dispositivo de fixação Outros Geeignet für Baustoff Betão Material Aço Medida L 25 mm Permissões existentes sim Profundidade de enroscar máx. 12 mm Profundidade de enroscar mín. 10 mm Profundidade do furo 25 mm Rosca M10 Rosca métrica 10 Superfície eletrogalvanizado Tipo de montagem bucha, parafuso de ancoragem Instalação pré-posicionada Versão Impacto - Todos os tipos
-
Todos os tipos
