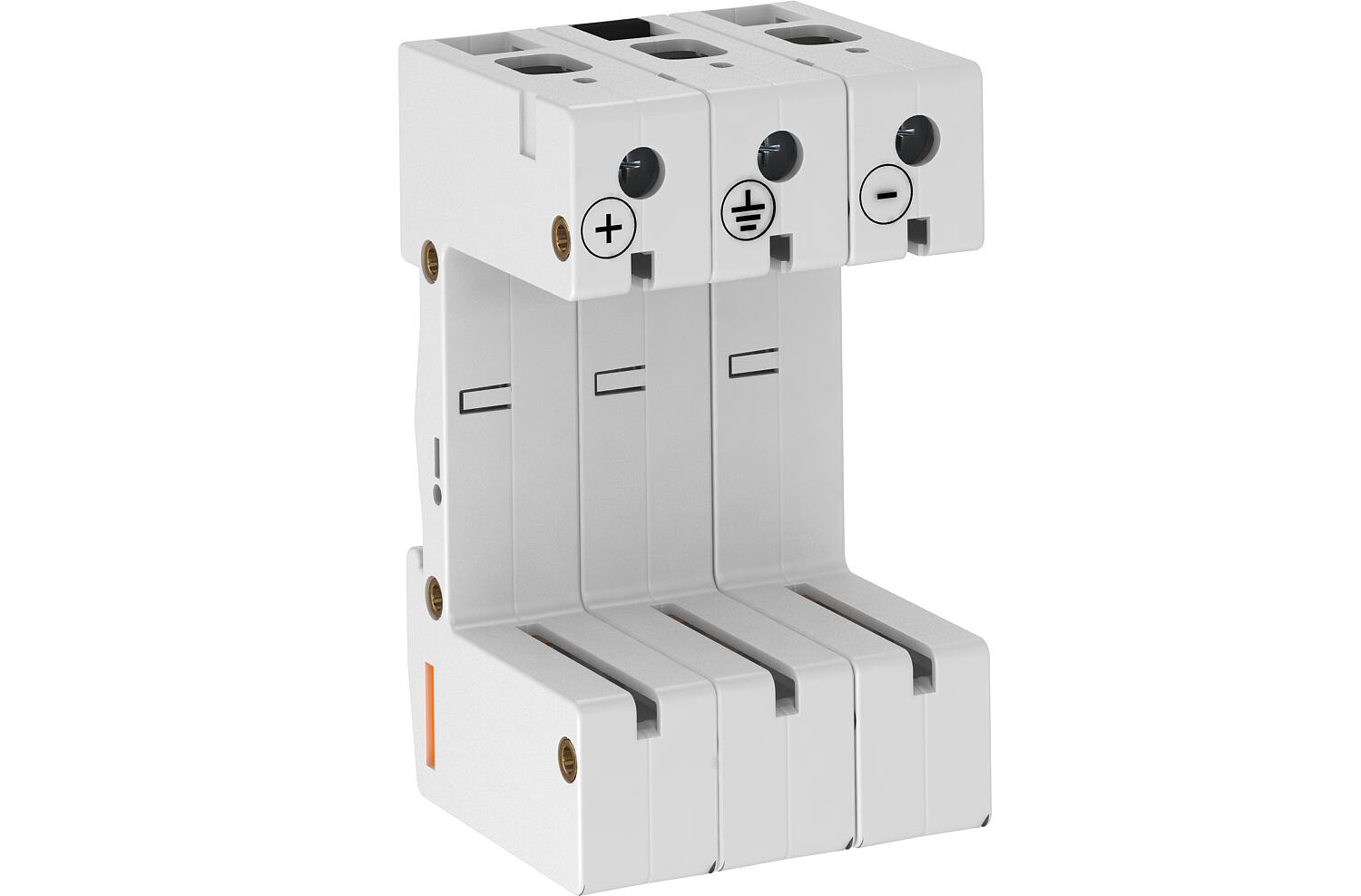

Base FV, 3 polos em circuito em Y
Ref. 5096647 | EAN 4012195299455
- Descrição do produto
-
Descrição do produto
Base para sistemas fotovoltaicos até Uoc=1000V (circuito em Y)
• Adequada a módulos V 25-B+C, descarregador combinado tipo 1+2
• Adequada a módulos V 20-C, descarregador de sobretensões tipo 2
• Circuito de proteção contra tensões transversais e longitudinais

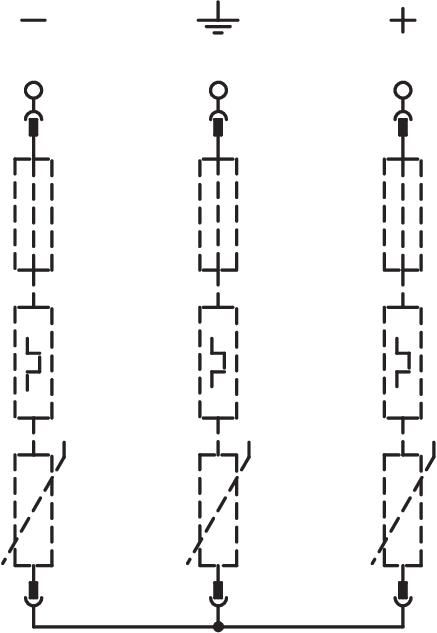

• Circuito em Y
• Baixo nível de proteção: < 4,0 kV (Uoc máx = 1000V CC com V20-C/0-440)
• Baixo nível de proteção: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-385)
• Baixo nível de proteção: < 2,6 kV (Uoc máx = 600V CC com V50-B+C/0-280)
• Ligações identificadas
Aplicação: em instalações fotovoltaicas entre painéis fotovoltaicos e inversor.
-
- Dados técnicos
-
Dados técnicos

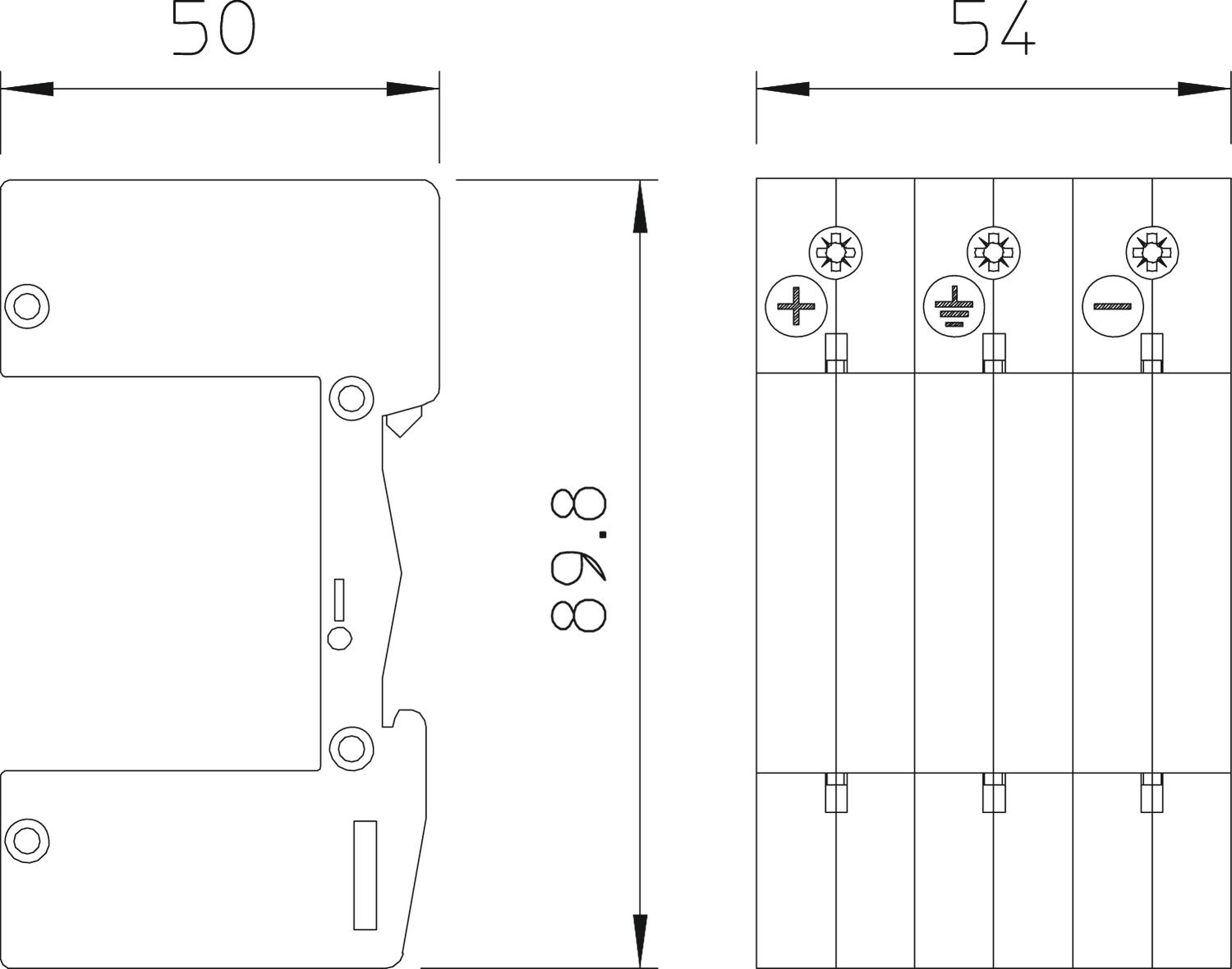

Dimensão Y-PH Grau de proteção IP20 Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Versão 3 polos Y para instalações FV Versão do polo 3 Opções de ligação
Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
