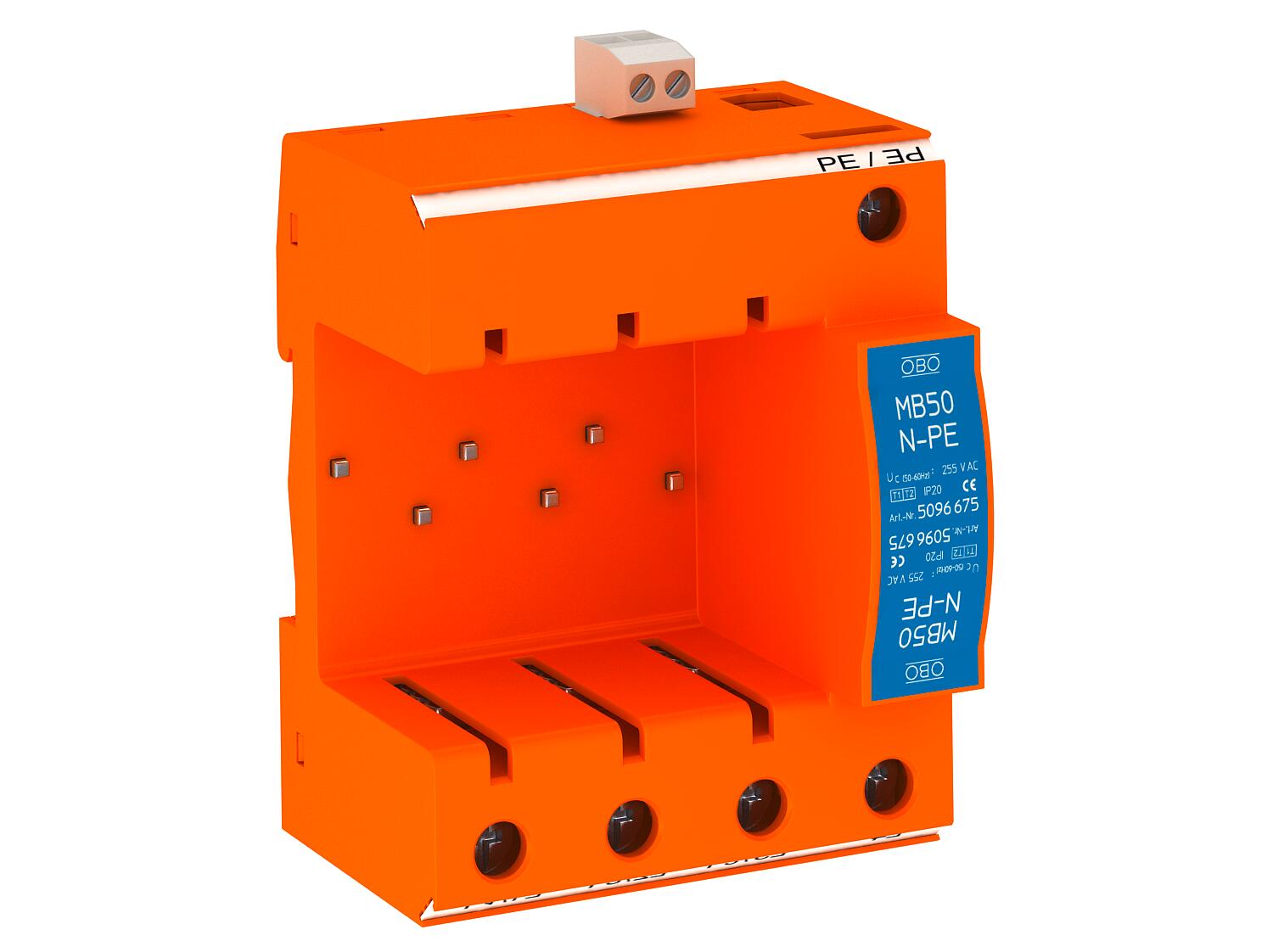

Base de descarregador combinado V50 com sinalização remota
Ref. 5096677 | EAN 4012195425151
- Descrição do produto
-
Descrição do produto
Base para V 50-B+C, descarregador combinado, descarregador de corrente de raio e sobretensões tipo 1+2
• Adequada para V 25-B+C, V 20-C e V10-C
• Pré-montada e pronta para ligação
• Bornes multifuncionais para ligação confortável a aparelhos de montagem em série
• Os módulos podem ser rodados a 180 graus
• com sinalização à distância e contacto de trabalho livre de potencial para monitorização do funcionamento
• Circuito de proteção 3+1 para redes TN-S e TT
Aplicação: ligação equipotencial para proteção contra descargas atmosféricas em edifícios com sistema de proteção exterior contra raios das classes III e IV e em quadros de distribuição convencionais.

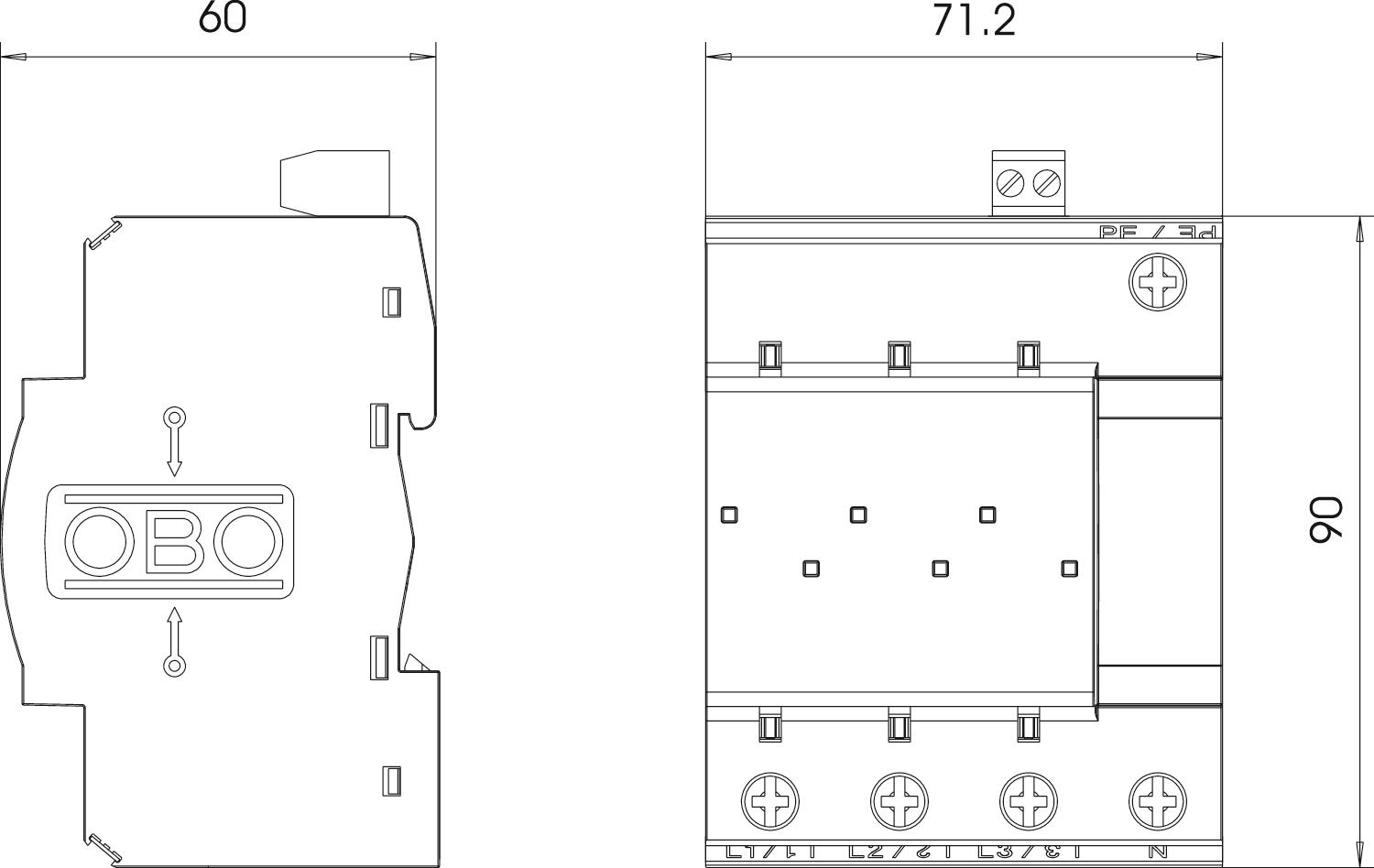

Base
-
- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 3+NPE+FS Fluxo de ar não Fusível integrado não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) [N-PE] 50 kA LPZ 0→2 Número de polos 3 Outras configurações de rede não Potência de dissipação máxima (8/20 μs) 50 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal flexível (de fio fino) mín. 25 mm² Sinalização à distância sim Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 280 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 3+NPE + FS Versão do polo 3+N/PE Opções de ligação
Nível de proteção [L-N] ≤1,3 Potência de dissipação (8/20 µs) [total] 50 kA Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
