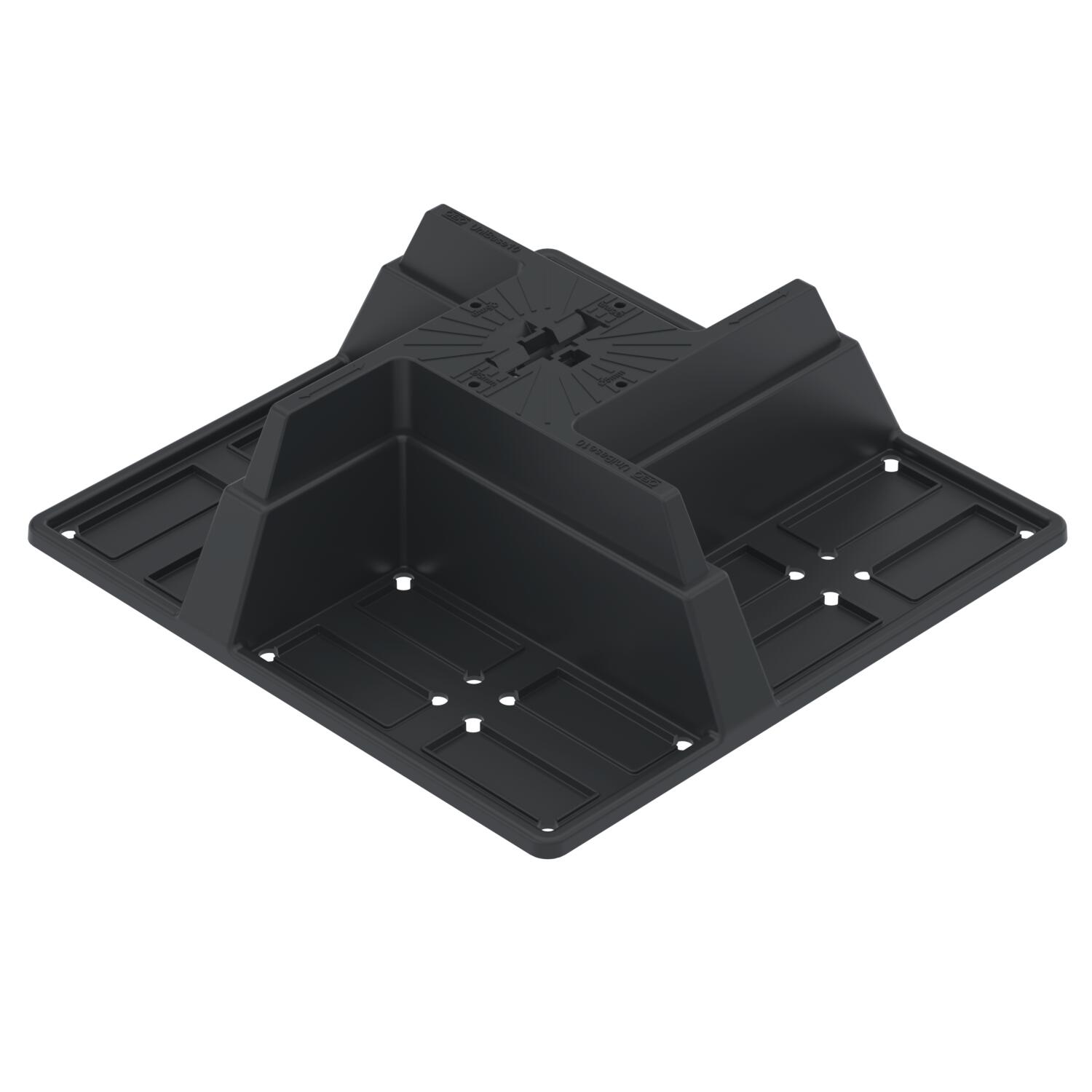

Base ajustável universal UniBase 10
Ref. 5403393 | EAN 4012197371784
- Descrição do produto
-
Descrição do produtoBase ajustável universal para balastro com pedras de pavimentação até uma dimensão de 200x100x100 mm. Utilizável em telhados planos, p. ex., para instalação de sistemas de montagem fotovoltaicos ou para a passagem de cabos com caminhos de cabos em varão junto com abraçadeiras para telhados 165 MBG.
- Dados técnicos
-
Dados técnicos

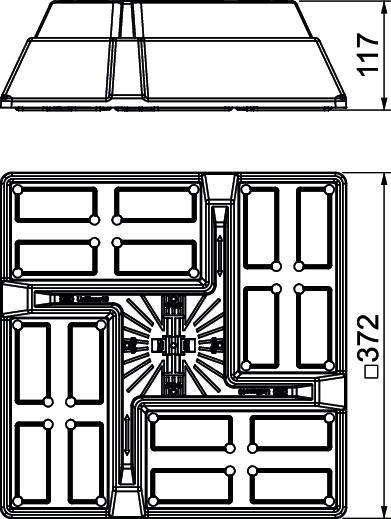

Ajuste 5 mm Altura 117 mm Anzahl der Aufnahmeflächen zur Ballastierung 4 St. Aufnahmebreite Ballastierung max. 100 mm Aufnahmehöhe Ballastierung max. 100 mm Aufnahmetiefe Ballastierung max. 200 mm Comprimento 372 mm Largura 372 mm Peso 0,915 kg Versão Base - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

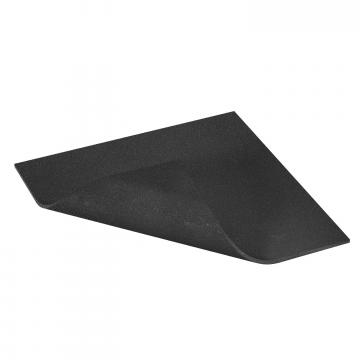

Esteira de proteção para construção de telhados planos
UniBase BSM 5403402 16 Unidade

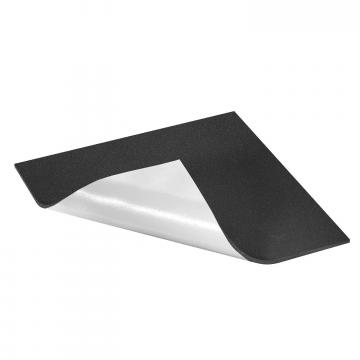

Esteira de proteção para construção de telhados planos, laminada em alumínio
UniBase BSM ALU 5403404 16 Unidade

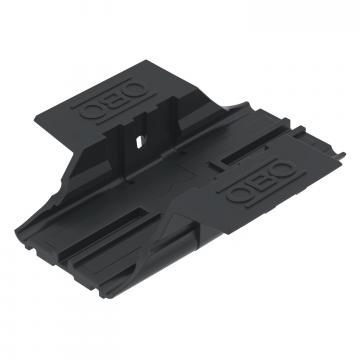

Adaptador para perfil de suporte TP 45
UniBase TMP 5403397 16 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Adaptador de caminhos de cabos em varão para abraçadeira de telhado
165 MBG HGRM 5218886 50 Unidade
Adaptador de condutor plano para abraçadeira de telhado tipo 165/MBG
165 MBG HFL 5218885 12 Unidade

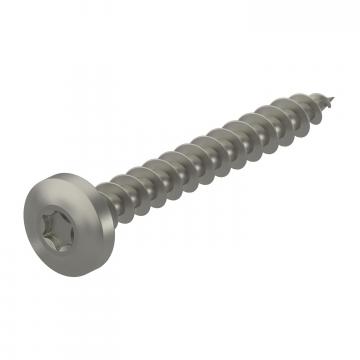

Parafuso, com Torx, Panhead, aço inoxidável
OTSP 6,0x40 A4 3191032 100 Unidade - Downloads
-
Ficha técnica UniBase 10 / 5403393 , 0.22MB , pdfInstruções de montagem PV mounting systems Magic PV Flat Pro , 5.29MB , pdf
