Barra equipotencial para exterior, placa base em metal 188 | 52 | 44,5 | | Preto

Barra equipotencial para exterior, placa base em metal

Ref. 5015105 | EAN 4012196587292

Ref. / Tipo	5015105 / 1809 AM

Comprimento	188 mm

Largura	52 mm

Altura	44,5 mm

Cor	Preto

Descrição do produto

Descrição do produto

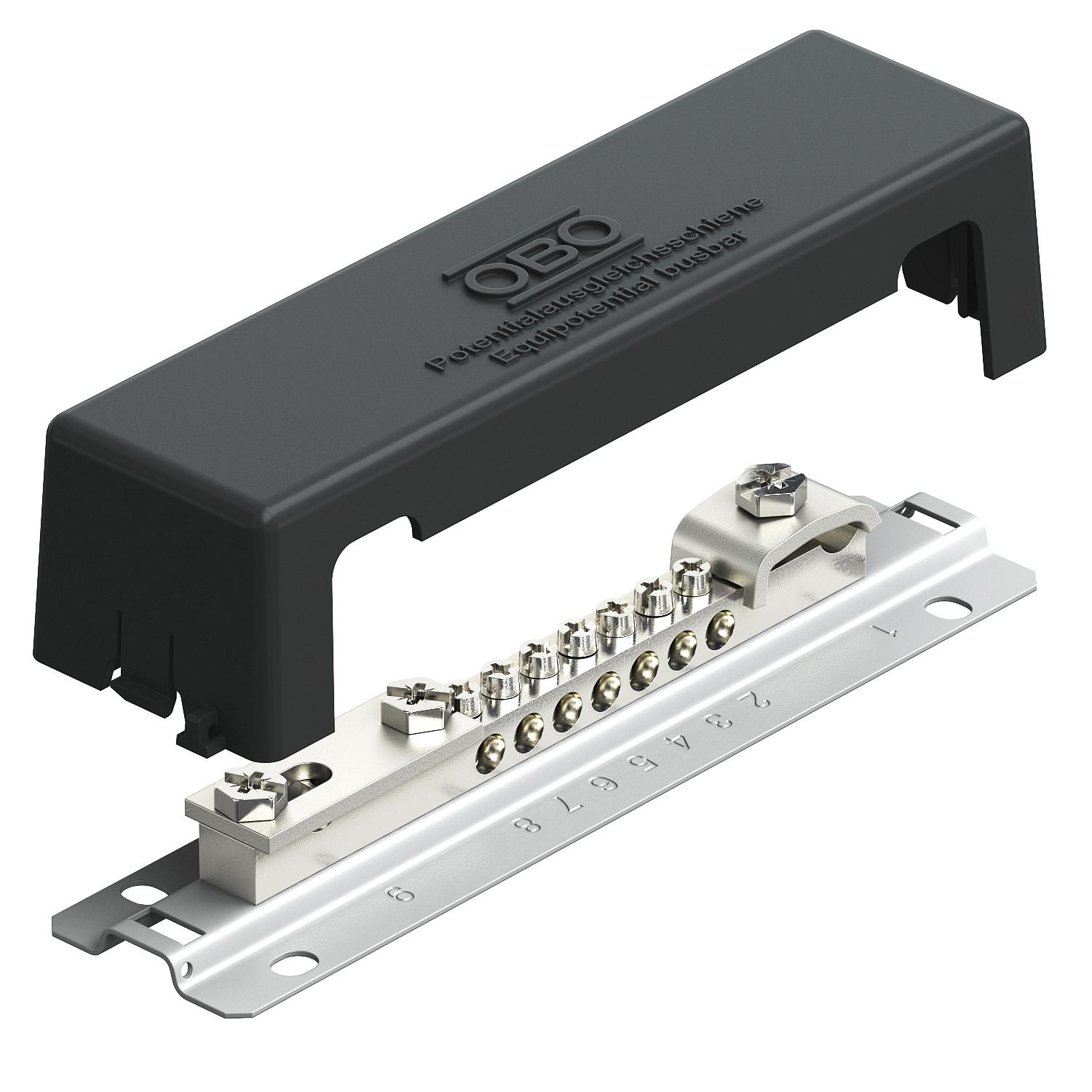

Barra equipotencial de terras para sistemas de equipotencialização conforme a DIN VDE 0100-410/-540, bem como para compensação de potencial para proteção contra descargas atmosféricas conforme a DIN VDE 0185-305

• Tampa em poliestireno
• Placa de base em aço, superfície em zinco-ferro
• Cores: preto, resistente aos raios UV
• Parafusos e régua em VA
• Capacidade para corrente de descargas atmosféricas 100 kA (10/350)

Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos até 25 mm² ou cabos flexíveis até 16 mm²
• 1 condutor redondo Rd 8-10
• 1 fita plana até FL 30 ou condutor redondo Rd 8-10

Dados técnicos

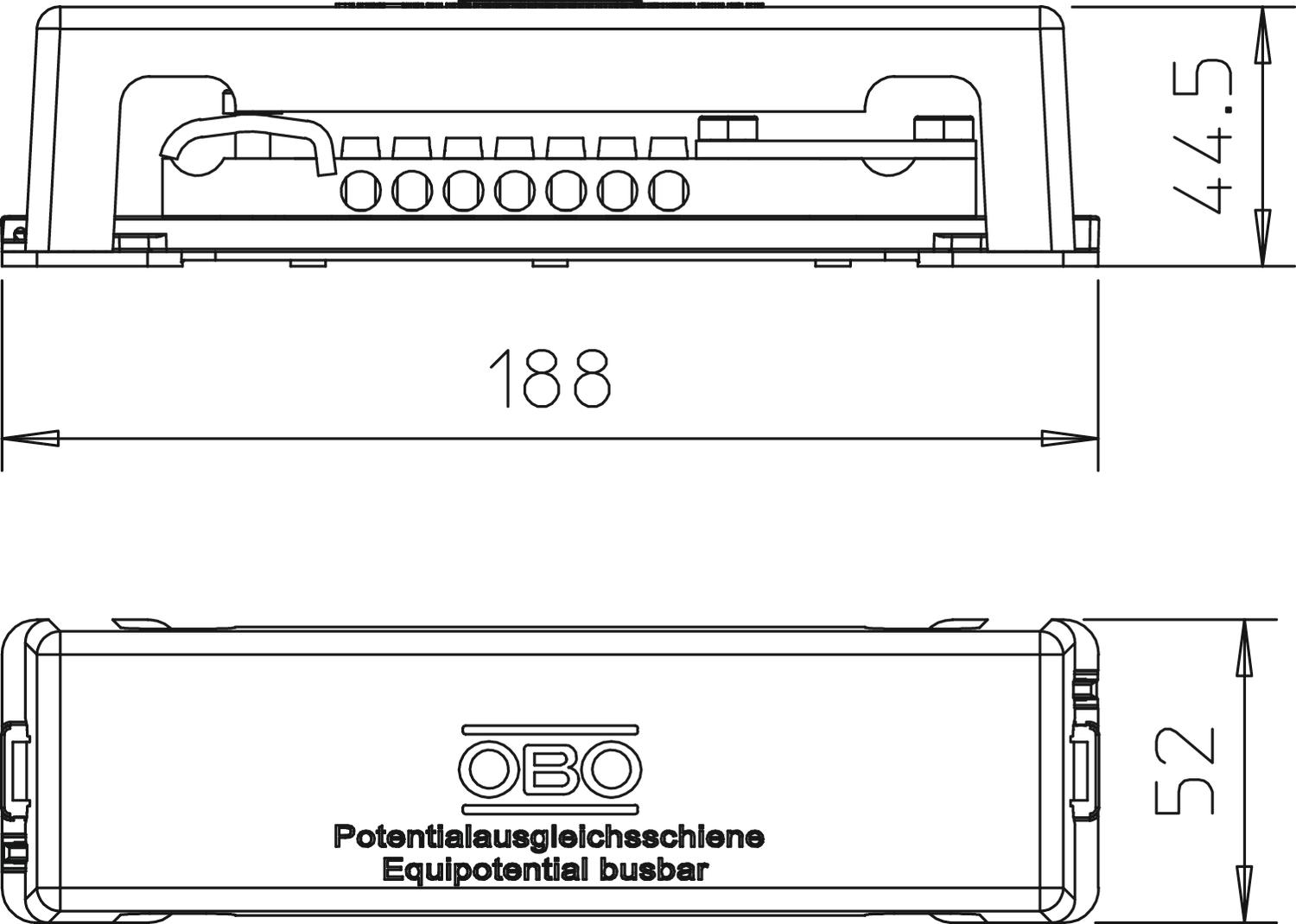

Dimensões

Altura	44,5 mm
Capacidade de carga da corrente de raio	H/100 kA
Comprimento	188 mm
Cor	Preto
Dimensão	188mm
Largura	52 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Material da calha de contacto	Latão
Material do borne	Aço

Modelo	Montagem fixa
Número de ligações de cabos até 25 mm², rígido	7
Número de ligações de condutores planos até 30 mm	1
Número de ligações de condutores redondos 8-10 mm	1
Número total de ligações de condutores redondos	1
Superfície da calha de contacto	niquelado
Superfície do borne	eletrogalvanizado
Versão	com tampa
