Barra equipotencial com placa de base metálica 188 | 52 | 43 | | cinzento

Barra equipotencial com placa de base metálica

Ref. 5015081 | EAN 4012195378310

Ref. / Tipo	5015081 / 1809 M

Comprimento	188 mm

Largura	52 mm

Altura	43 mm

Cor	cinzento

Descrição do produto

Descrição do produto

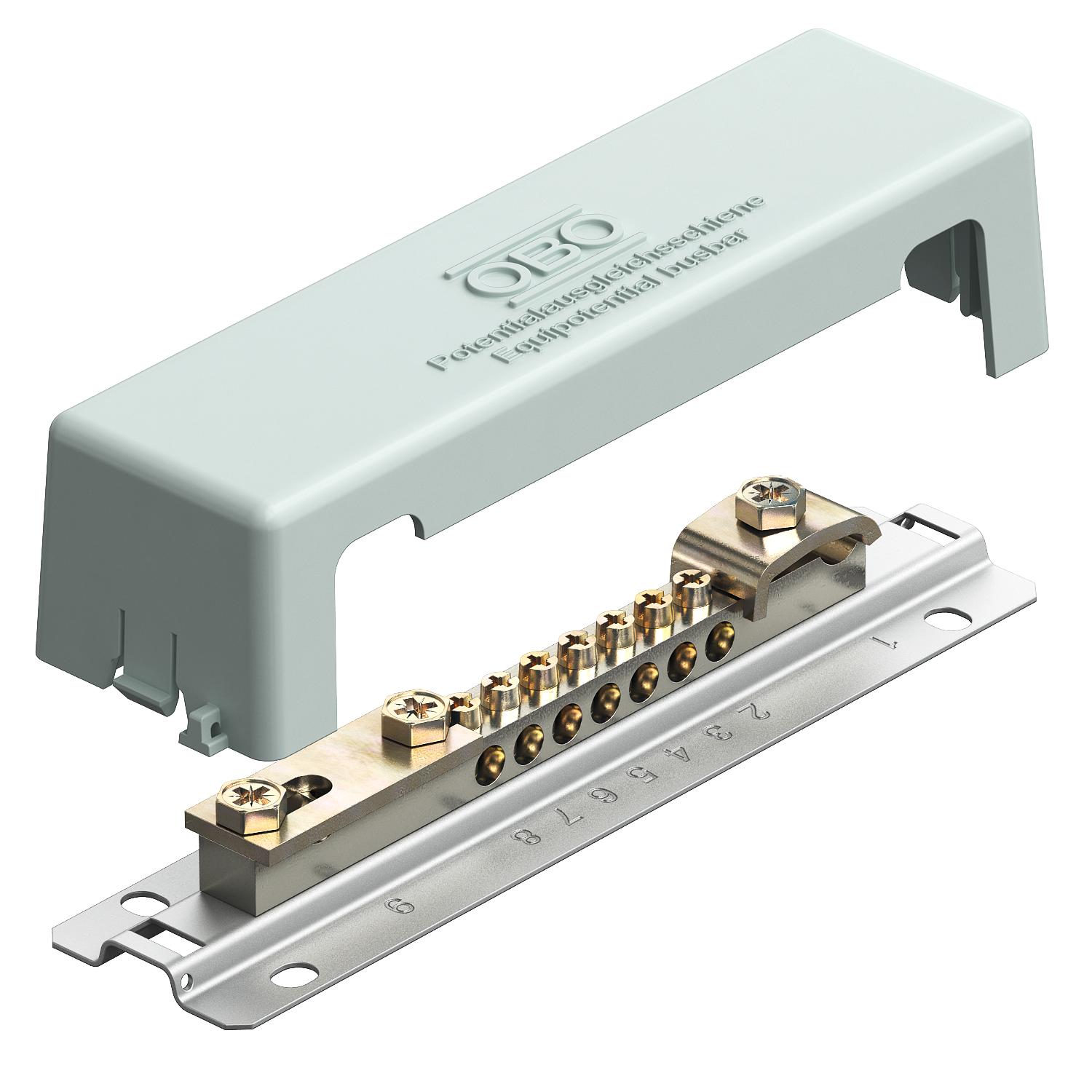

Régua equipotencial de terras com base metálica para sistemas de equipotencialização conforme a DIN VDE 0100-410/-540, bem como para compensação de potência para proteção contra descargas atmosféricas conforme a DIN VDE 0185-305

• Cobertura em poliestireno, cinzento
• Cobertura selável / adequada para inscrição
• Placa de base em aço, com galvanização contínua
• Régua de contactos em latão, niquelado
• Parafusos e tampa em aço, galvanizado a zinco
• Capacidade para corrente de descarga atmosférica 100 kA (10/350)

Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos até 25 mm² ou cabos flexíveis até 16 mm²
• 1 condutor redondo Rd 8-10
• 1 fita plana até FL 30 ou condutor redondo Rd 8-10

Dados técnicos

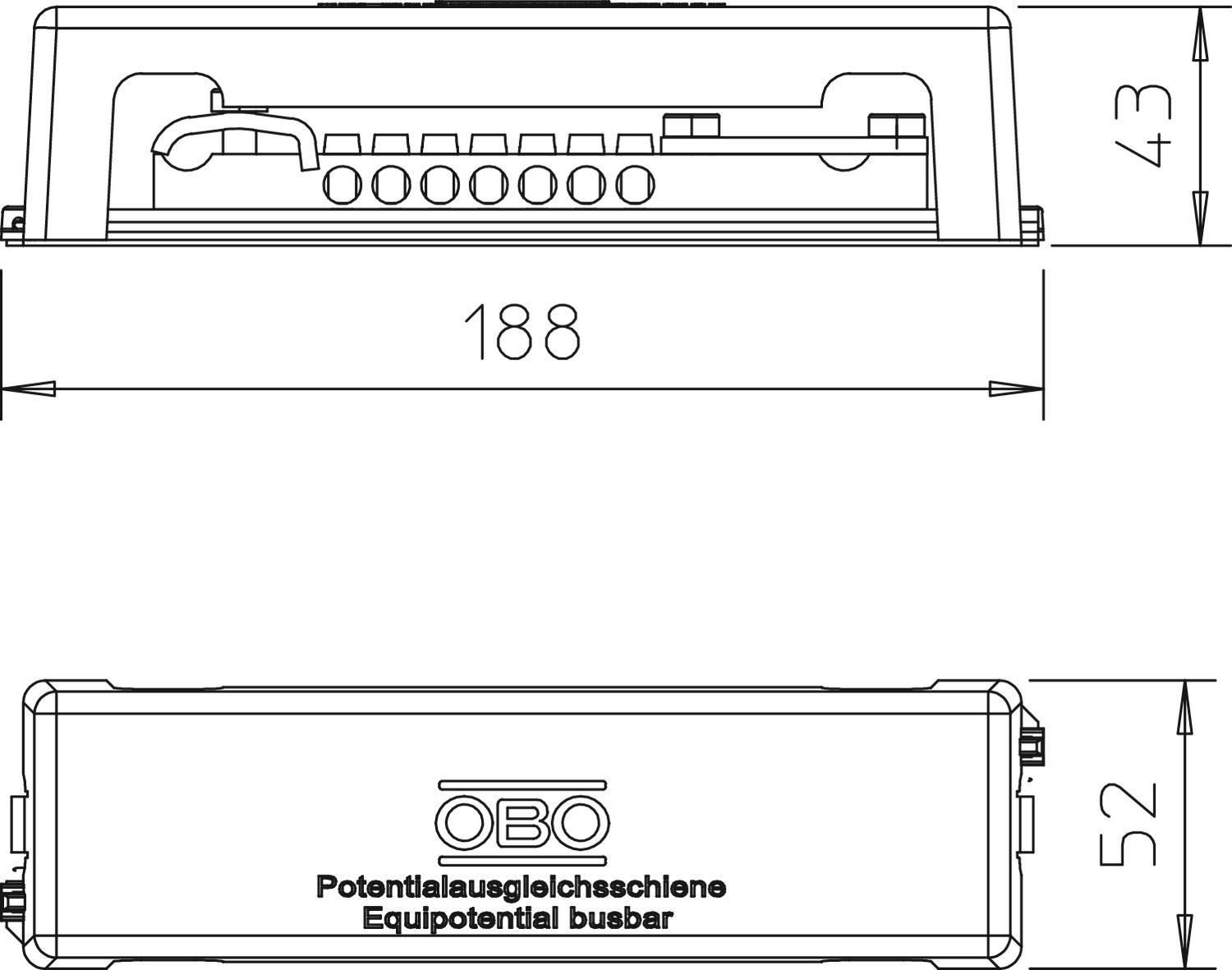

Dimensões

Altura	43 mm
Capacidade de carga da corrente de raio	H/100 kA
Comprimento	188 mm
Cor	cinzento
Dimensão	188mm
Isolante	não
Largura	52 mm
Material	Latão
Material da calha de contacto	Latão

Material do borne	Aço
Modelo	Montagem fixa
Número de ligações de cabos até 25 mm², rígido	7
Número de ligações de condutores planos até 30 mm	1
Número de ligações de condutores redondos 8-10 mm	1
Número total de ligações de condutores redondos	1
Superfície da calha de contacto	niquelado
Superfície do borne	eletrogalvanizado
Versão	com tampa
