Barra equipotencial com base plástica 188 | 52 | 44,5 | | cinzento

Barra equipotencial com base plástica

Ref. 5015073 | EAN 4012195378259

Ref. / Tipo	5015073 / 1809

Comprimento	188 mm

Largura	52 mm

Altura	44,5 mm

Cor	cinzento

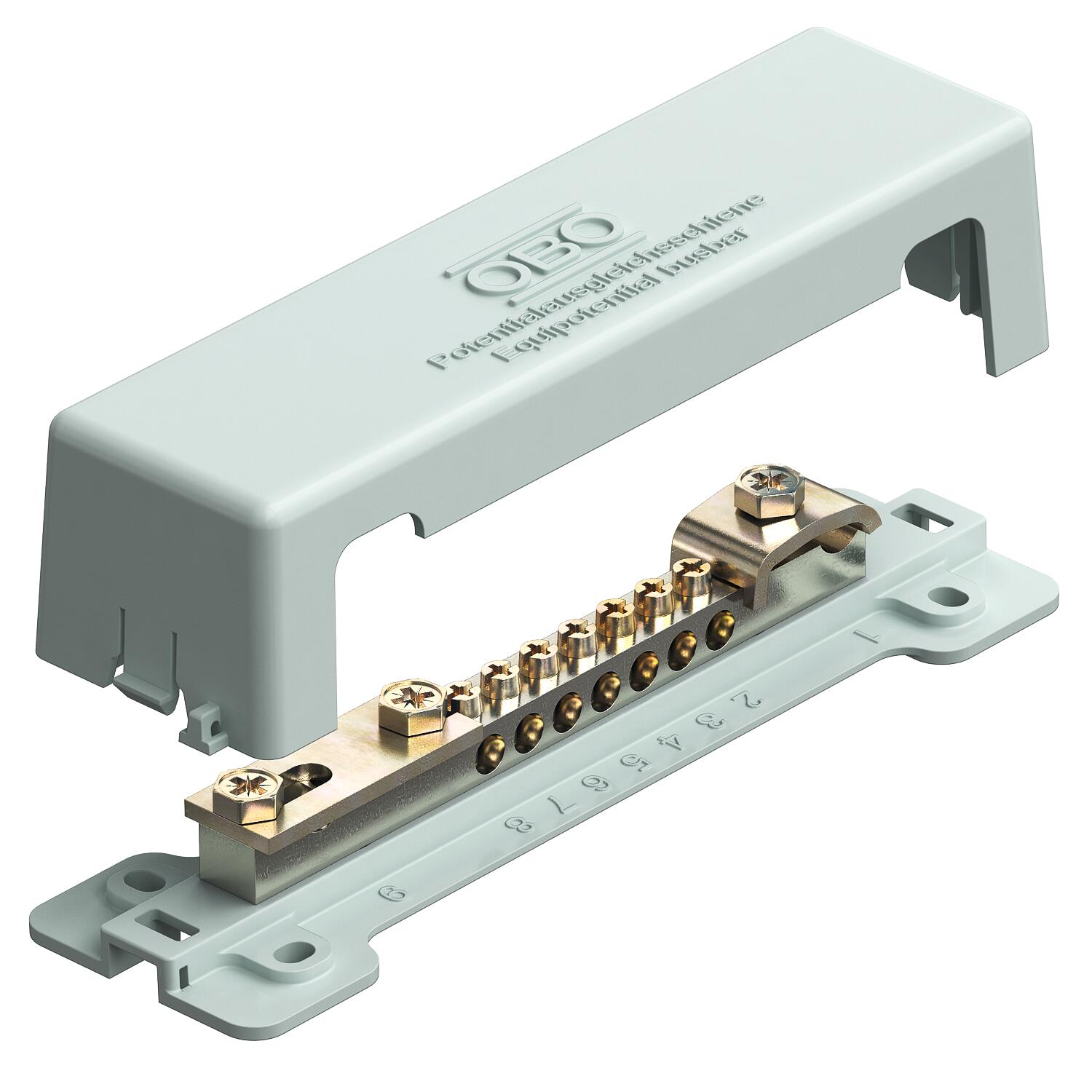

Descrição do produto

Descrição do produto

Régua equipotencial de terras para sistemas de equipotencialização conforme a DIN VDE 0100-410/-540, bem como para compensação de potencial para proteção contra descargas atmosféricas DIN VDE 0185-305

• Placa de base e cobertura em poliestireno, cinzento
• Cobertura selável / adequada para inscrição
• Régua de contactos em latão, niquelado
• Parafusos e tampa em aço, galvanizado a zinco
• Capacidade para corrente de descarga atmosférica 100 kA (10/350)

Possibilidades de ligação:
• 7 cabos unifilares ou multifilares rígidos até 25 mm² ou cabos flexíveis até 16 mm²
• 1 condutor redondo Rd 8-10
• 1 fita plana até FL 30 ou condutor redondo Rd 8-10

Com cobertura selável,
em plástico resistente

Dados técnicos

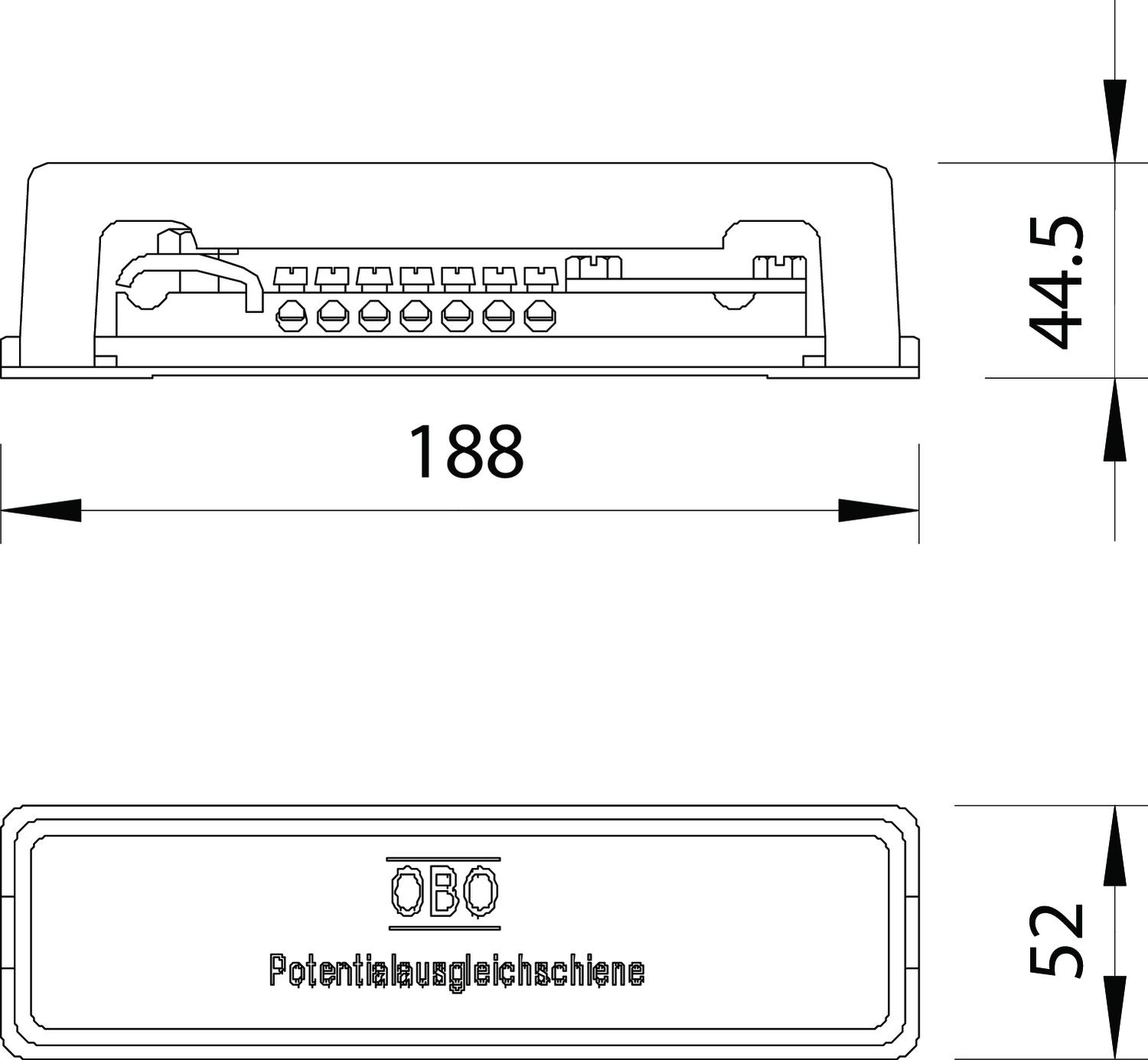

Dimensões

Altura	44,5 mm
Capacidade de carga da corrente de raio	H/100 kA
Comprimento	188 mm
Cor	cinzento
Dimensão	188mm
Isolante	sim
Largura	52 mm
Material	Latão
Material da calha de contacto	Latão
Material do borne	Aço

Modelo	Montagem fixa
Número de ligações de cabos até 25 mm², rígido	7
Número de ligações de condutores planos até 30 mm	1
Número de ligações de condutores redondos 8-10 mm	1
Número total de ligações de condutores redondos	1
Pegada de CO₂ (GWP) do berço ao portão	0,67 kg CO₂e / 1 Peça
Superfície da calha de contacto	niquelado
Superfície do borne	eletrogalvanizado
Versão	com tampa
