Barra equipotencial BigBar para aplicação industrial 408,5 | 40 | 5 | 10 |

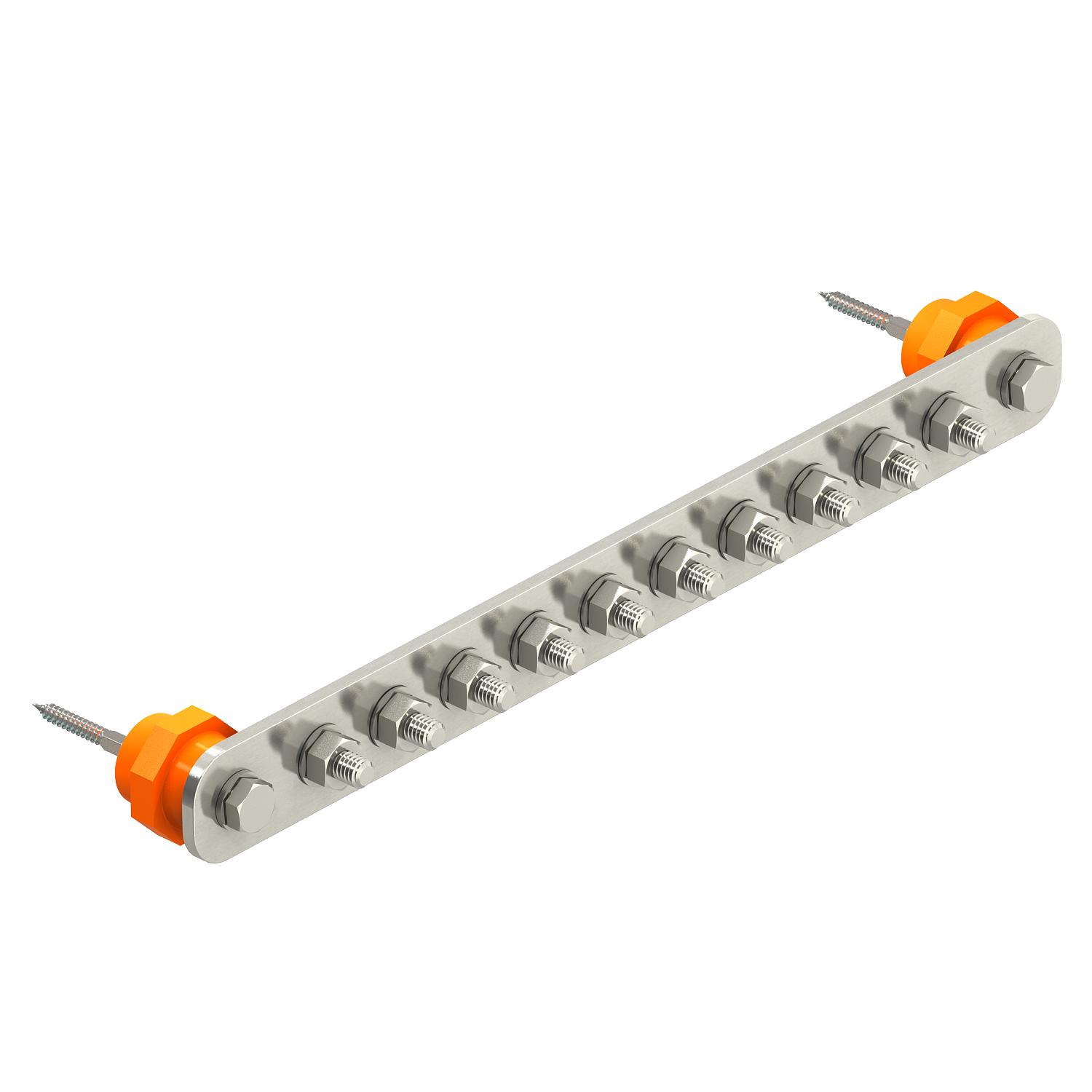

Barra equipotencial BigBar para aplicação industrial

Ref. 5015866 | EAN 4012195002284

Ref. / Tipo

Comprimento

Largura	40 mm

Altura

Número de ligações

Descrição do produto

Descrição do produto

• Barra equipotencial principal para a ligação equipotencial conforme DIN VDE 0100 secção 410 e secção 540, bem como ligação equipotencial de proteção contra descargas atmosféricas segundo DIN VDE 0185-305 (IEC 62305)
• Suportes isoladores
• Montagem simples e rápida dos cabos de ligação com parafusos de arreigada quadrada M10
• Variantes em aço inoxidável (V2A) adequadas a aplicação em áreas exteriores
• Completo com buchas e parafusos para montagem na parede
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra auto afrouxamento (medida exigida p. ex. na indústria e em áreas potencialmente explosivas)

Dados técnicos

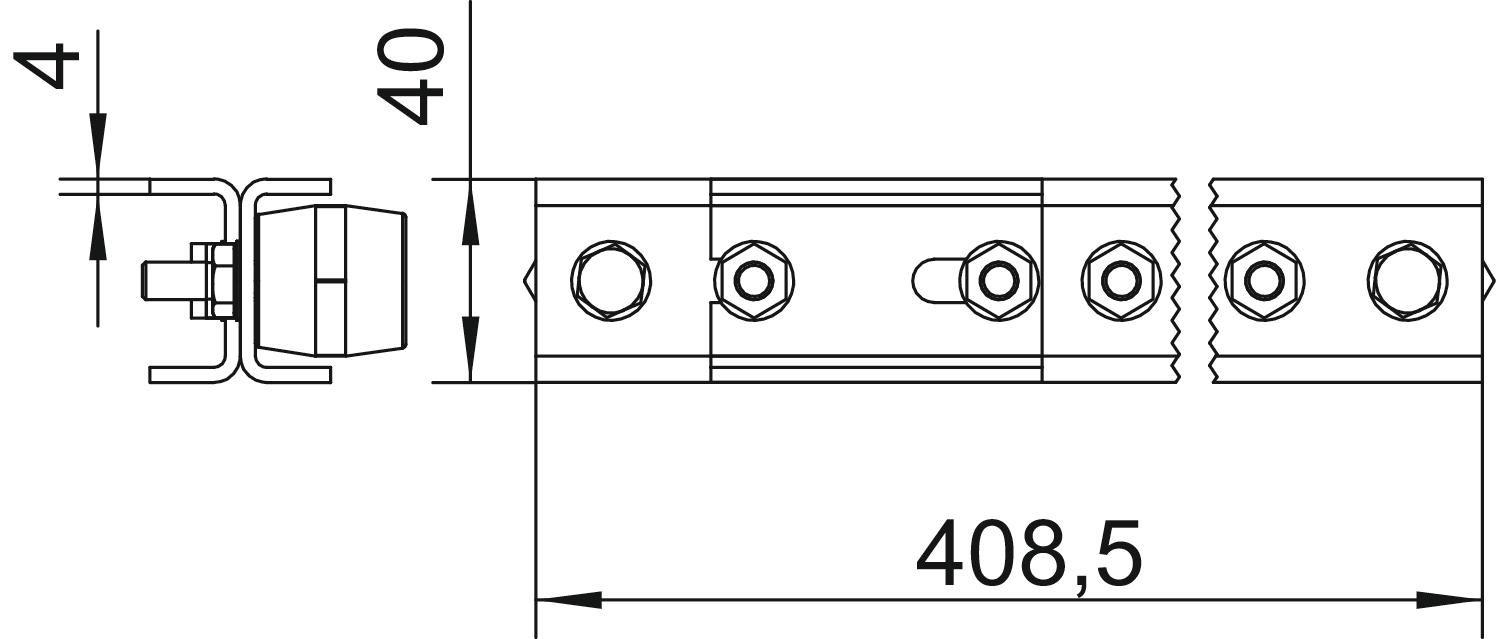

Dimensões

Altura	5 mm
Capacidade de carga da corrente de raio	H/100 kA
Comprimento	408,5 mm
Dimensão	10xM10
Isolante	sim
Largura	40 mm
Material	Aço inoxidável, livre de ferrugem 1.4301

Material da calha de contacto	aço inoxidável (V2A)
Material do borne	aço inoxidável (V2A)
Modelo	Montagem modular
Número de ligações	10
Número total de ligações de condutores redondos	10
Versão	apenas bornes

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Número de ligações	Ref.	Quantidade	Qte. minima fornec.
1802 5 VA	246 mm	40 mm	5 mm	5	5015854	Unidade	1 Unidade
1802 10 VA	408,5 mm	40 mm	5 mm	10	5015866	Unidade	1 Unidade
1802 DC 5+5 VA	605 mm	40 mm	85 mm	10	5015876	Unidade	1 Unidade
