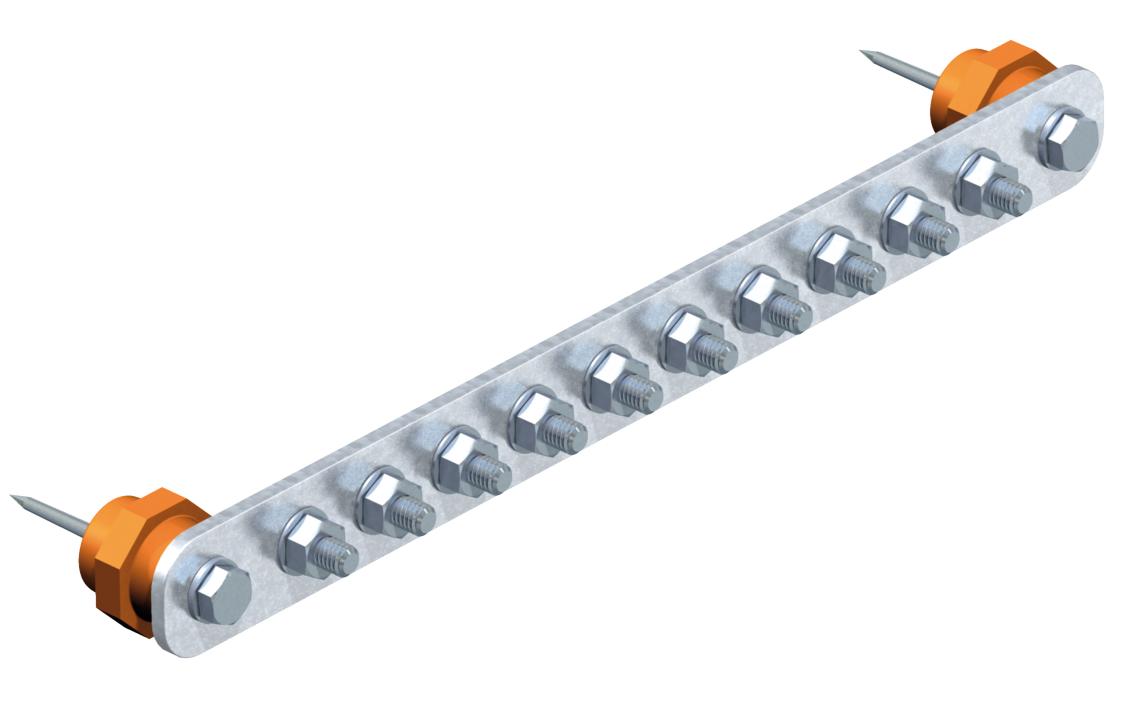

Barra equipotencial BigBar para aplicação industrial
Ref. 5015842 | EAN 4012195002260
- Descrição do produto
-
Descrição do produtoBarra equipotencial principal para a ligação equipotencial conforme DIN VDE 0100-410/-540 , assim como ligação equipotencial de proteção contra descargas atmosféricas segundo DIN VDE 0185-305 (IEC 62305)
• Suportes isoladores
• Montagem simples e rápida dos cabos de ligação com parafusos de arreigada quadrada M10
• Completo com buchas e parafusos para montagem na parede
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra auto afrouxamento (medida exigida p. ex. na indústria e em áreas potencialmente explosivas)
-
- Dados técnicos
-

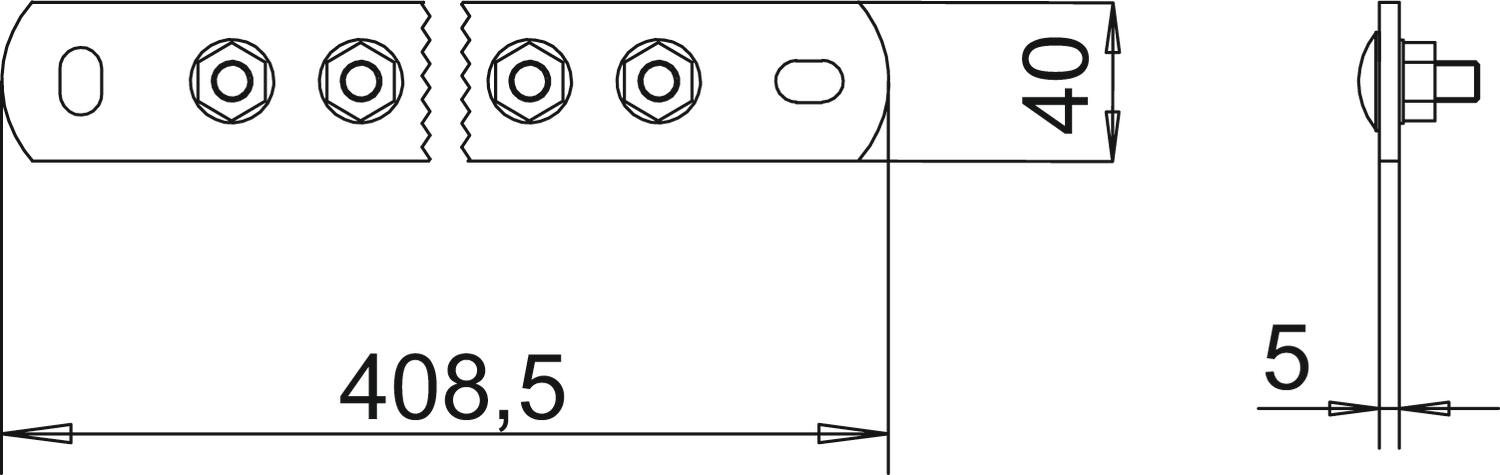

Dimensões
Altura 5 mm Capacidade de carga da corrente de raio H/100 kA Comprimento 408,5 mm Dimensão 10xM10 Isolante sim Largura 40 mm Material Cobre Material da calha de contacto Cobre Material do borne Cobre Modelo Montagem fixa Número de ligações 10 Número total de ligações de condutores redondos 10 Versão apenas bornes - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para barra equipotencial BigBar
1802 AH 10 5015884 1 Unidade - Downloads
-
