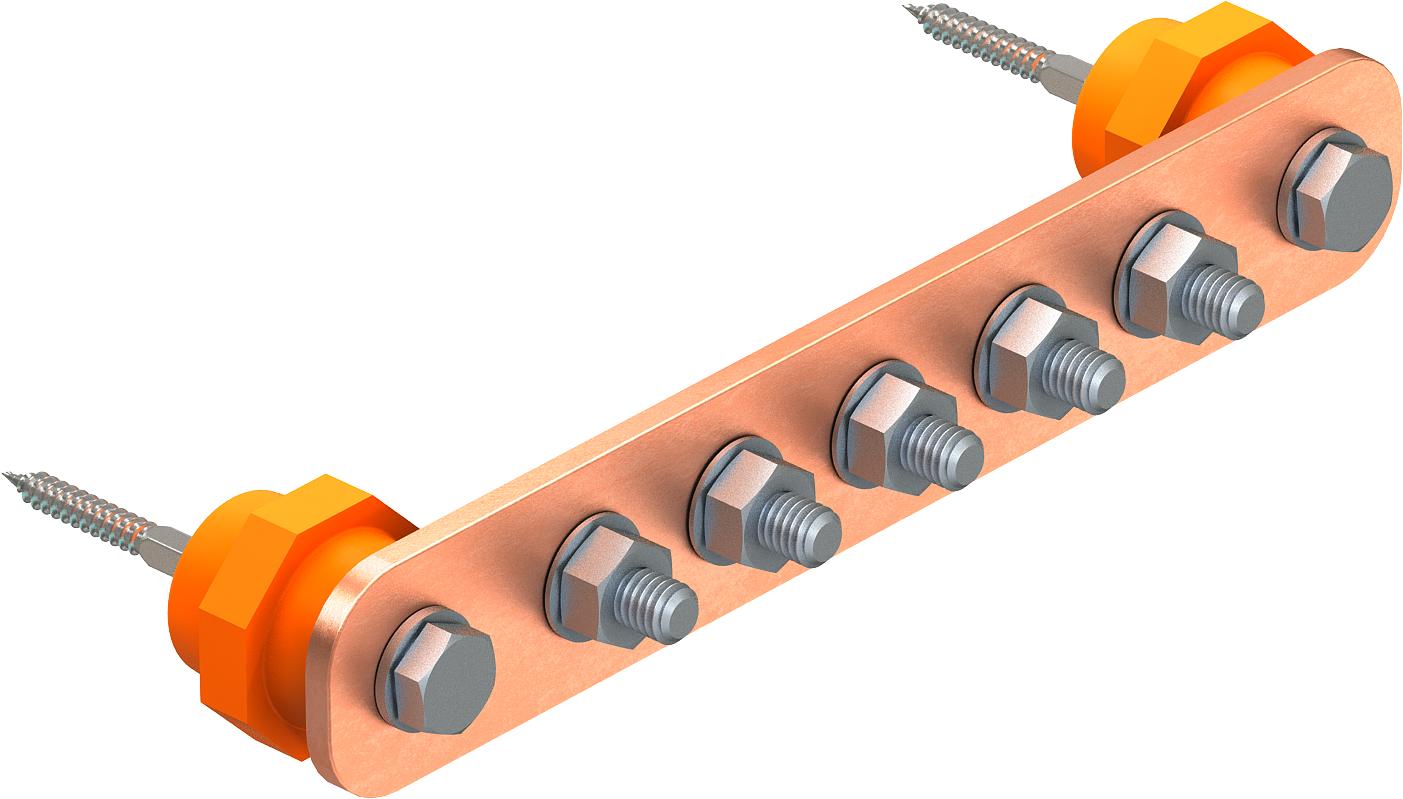

Barra equipotencial BigBar para aplicação industrial
Ref. 5015830 | EAN 4012195002253
- Descrição do produto
-
Descrição do produto
Barra equipotencial principal para a ligação equipotencial conforme DIN VDE 0100-410/-540 , assim como ligação equipotencial de proteção contra descargas atmosféricas segundo DIN VDE 0185-305 (IEC 62305)
• Suportes isoladores
• Montagem simples e rápida dos cabos de ligação com parafusos de arreigada quadrada M10
• Completo com buchas e parafusos para montagem na parede
• Com anilha de pressão (DIN 137) para bloqueio dos parafusos contra auto afrouxamento (medida exigida p. ex. na indústria e em áreas potencialmente explosivas)
-
- Dados técnicos
-
Dados técnicos
Capacidade de carga da corrente de raio H/100 kA Dimensão 5xM10 Isolante sim Material Cobre Material da calha de contacto Cobre Material do borne Cobre Modelo Montagem fixa Número de ligações 5 Número total de ligações de condutores redondos 5 Versão apenas bornes Dimensões

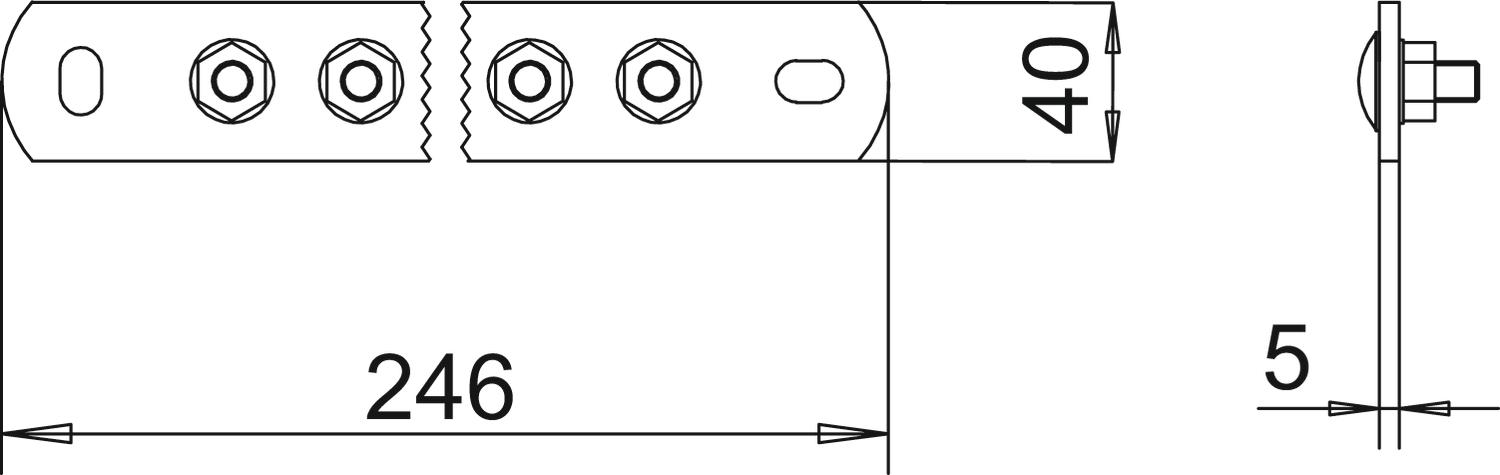

Altura 5 mm Comprimento 246 mm Largura 40 mm - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para barra equipotencial BigBar
1802 AH 5 5015880 1 Unidade - Downloads
-
Ficha técnica 1802 5 CU / 5015830 , 0.21MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfDeclaração de conformidade 1802 5 CU / 5015830 , 0.16MB , pdfREACH Declaração de conformidade 1802 5 CU / 5015830 , 0.12MB , pdfRoHS Declaração de conformidade 1802 5 CU / 5015830 , 0.12MB , pdfInstruções de instalação Instruções de montagem e de instalação Régua equipotencial de terras 1802... , 2.00MB , pdf
