Anilha recartilhada DIN 6798 G 20,5 | 13 | 3 | M12

morepic-1

morepic-2

Anilha recartilhada DIN 6798 G

Ref. 3404129 | EAN 4012195301813

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha recartilhada conforme a norma DIN 6798, forma A.

Dados técnicos

Dados técnicos

Diâmetro	20,5 mm
Diâmetro exterior	20,5 mm
Diâmetro interior	0,51 mm
Dimensão	M12
Espessura	3 mm

Espessura das chapas	0,12 in
Material	Aço
Rosca	M12
Superfície	eletrogalvanizado
Versão da anilha; anilha de segurança	Dentes externos abertos

Dimensões

Altura	3 mm
Medida d	13 mm
Medida d máx.	20,5 mm

Medida d mín.	20,5 mm
Medida h	3 mm

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Unidade	100 Unidade
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Unidade	100 Unidade
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Unidade	100 Unidade
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Unidade	100 Unidade
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Unidade	100 Unidade

Downloads

Ficha técnica SWS M12 G / 3404129 , 0.17MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade SWS M12 G / 3404129 , 0.06MB , pdf

Download

REACH Declaração de conformidade SWS M12 G / 3404129 , 0.12MB , pdf

Download

RoHS Declaração de conformidade SWS M12 G / 3404129 , 0.12MB , pdf

Download

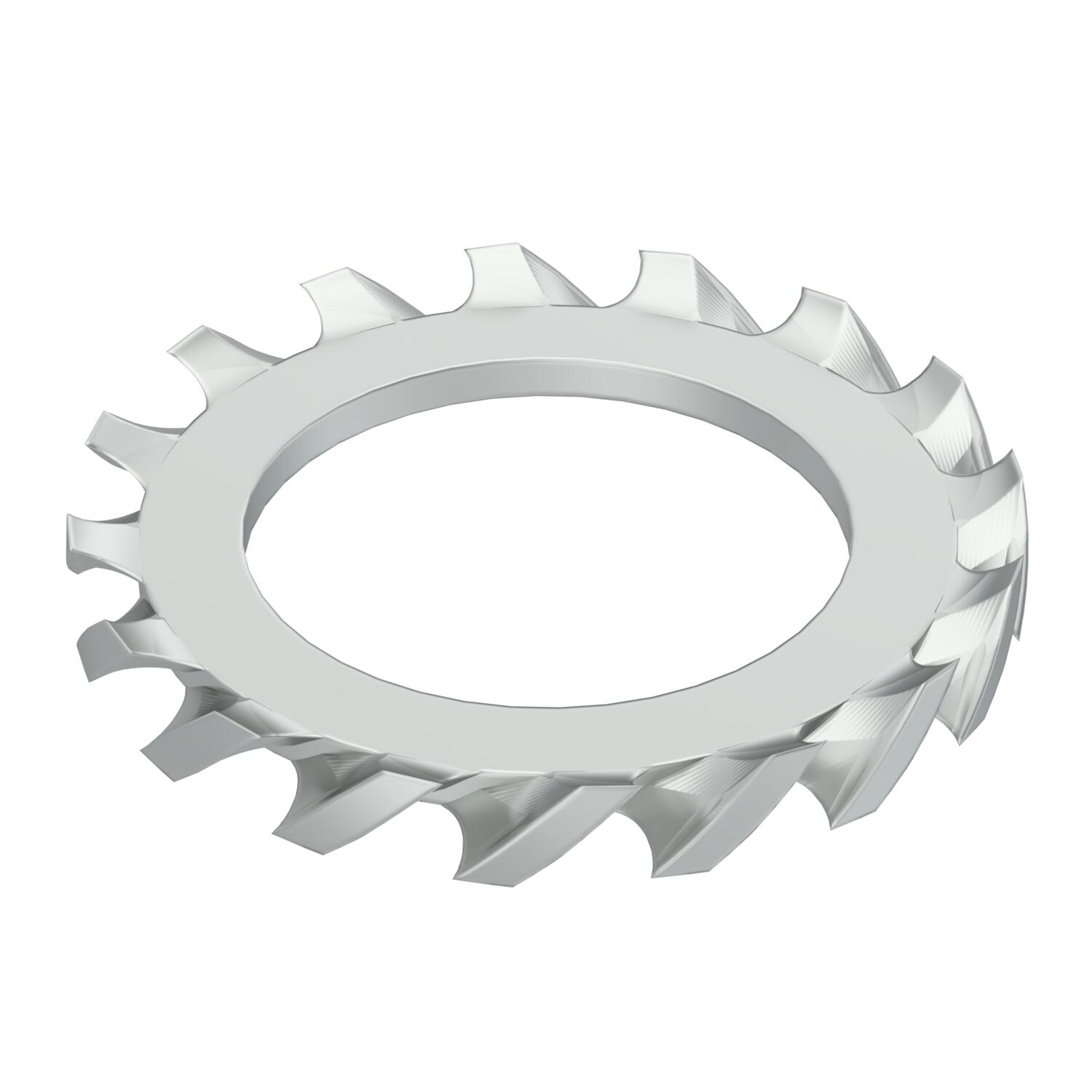

Gráfico do produto SWS M12 G / 3404129, 18.54 kB, jpg

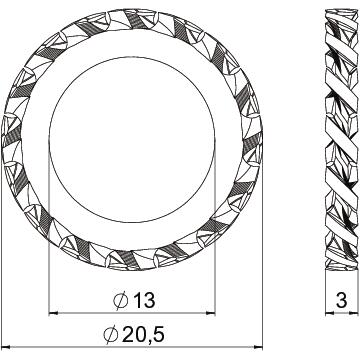

Desenho cotado SWS M12 G / 3404129, 81.69 kB, jpg

SWS M12 G / 3404129
