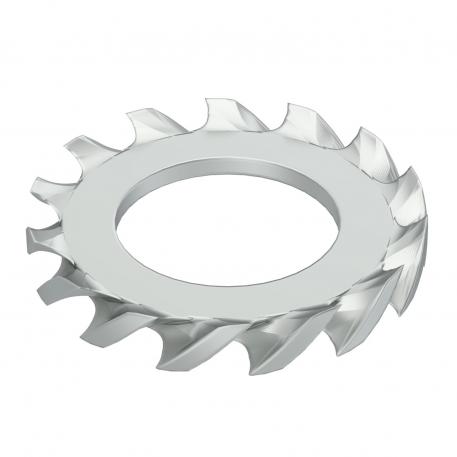

Anilha recartilhada DIN 6798 G 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Anilha recartilhada DIN 6798 G

Ref. 3404080 | EAN 4012195301691

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha recartilhada conforme a norma DIN 6798, forma A.

Dados técnicos

Dimensões

Altura	2,4 mm
Diâmetro	15 mm
Diâmetro exterior	15 mm
Diâmetro interior	0,33 mm
Dimensão	M8
Espessura	2,4 mm
Espessura das chapas	0,09 in
Material	Aço

Medida d	8,4 mm
Medida d máx.	15 mm
Medida d mín.	15 mm
Medida h	2,4 mm
Rosca	M8
Superfície	eletrogalvanizado
Versão da anilha; anilha de segurança	Dentes externos abertos

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Unidade	100 Unidade
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Unidade	100 Unidade
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Unidade	100 Unidade
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Unidade	100 Unidade
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Unidade	100 Unidade

Downloads

Ficha técnica SWS M8 G / 3404080 , 0.11MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade SWS M8 G / 3404080 , 0.06MB , pdf

Download

REACH Declaração de conformidade SWS M8 G / 3404080 , 0.12MB , pdf

Download

RoHS Declaração de conformidade SWS M8 G / 3404080 , 0.12MB , pdf

Download

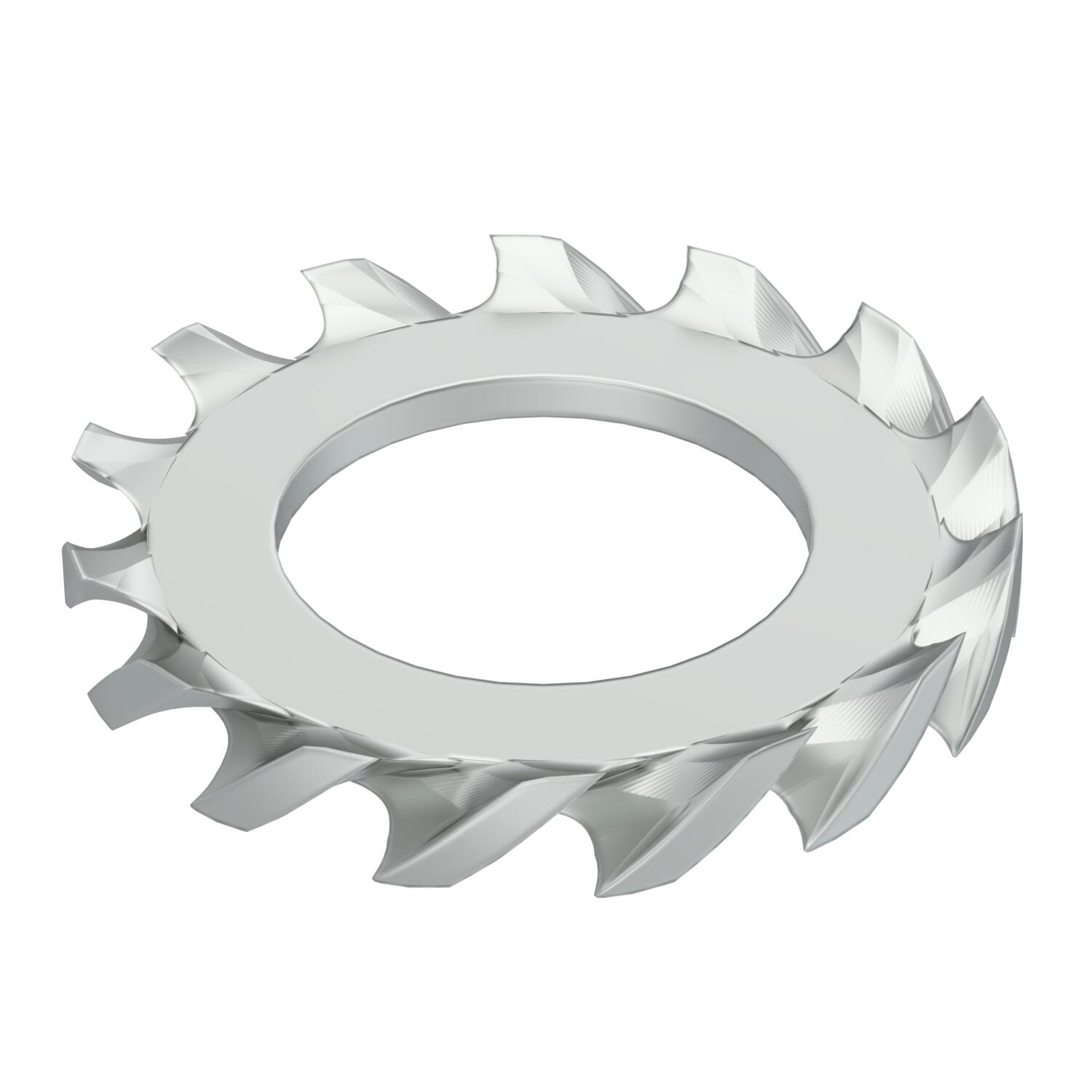

Gráfico do produto SWS M8 G / 3404080, 12.75 kB, jpg

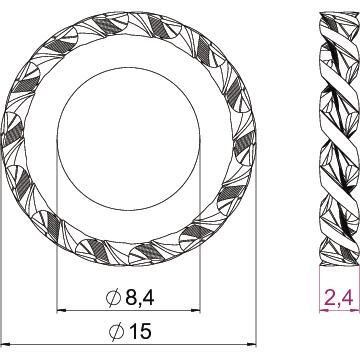

Desenho cotado SWS M8 G / 3404080, 81.56 kB, jpg
