Anilha de aba larga G 30 | 6,4 | 1,3 | M6

morepic-1

morepic-2

Anilha de aba larga G

Ref. 3403092 | EAN 4012195868156

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha de grande diâmetro exterior.

Dados técnicos

Dados técnicos

Dimensão	M6,Ø30mm
Espessura das chapas	0,05 in
Espessura do material	1,3 mm
Material	Aço
Medida d	6,4 mm

Medida d máx.	30 mm
Medida d mín.	30 mm
Medida h	1,3 mm
Rosca	M6
Superfície	eletrogalvanizado

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
WS M4 G15 G	15 mm	4,3 mm	1,2 mm	M4	3403025	Unidade	100 Unidade
WS M5 G20 G	20 mm	5,3 mm	1,2 mm	M5	3403041	Unidade	100 Unidade
WS M6 G20 G	20 mm	6,4 mm	1,25 mm	M6	3403076	Unidade	100 Unidade
WS M6 G25 G	25 mm	6,4 mm	1,2 mm	M6	3403084	Unidade	100 Unidade
WS M6 G30 G	30 mm	6,4 mm	1,3 mm	M6	3403092	Unidade	100 Unidade
WS M8 G20 G	20 mm	8,4 mm	1,25 mm	M8	3403122	Unidade	100 Unidade
WS M8 G25 G	25 mm	8,4 mm	1,2 mm	M8	3403130	Unidade	100 Unidade
WS M10 G30 G	30 mm	10,5 mm	1,5 mm	M10	3403165	Unidade	100 Unidade

Downloads

Ficha técnica WS M6 G30 G / 3403092 , 0.13MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade WS M6 G30 G / 3403092 , 0.06MB , pdf

Download

REACH Declaração de conformidade WS M6 G30 G / 3403092 , 0.12MB , pdf

Download

RoHS Declaração de conformidade WS M6 G30 G / 3403092 , 0.12MB , pdf

Download

Gráfico do produto WS M6 G30 G / 3403092, 16.90 kB, jpg

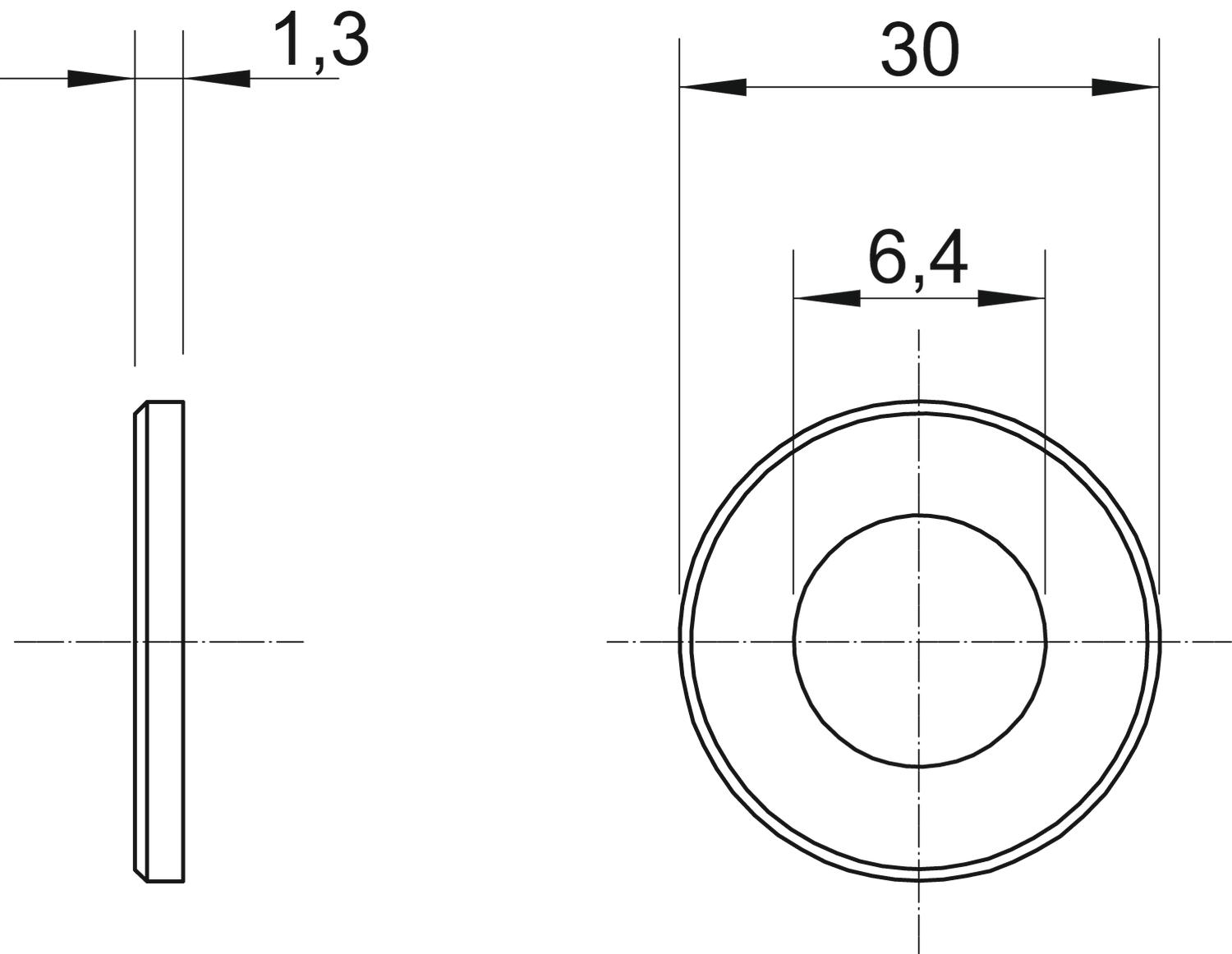

Desenho cotado WS M6 G30 G / 3403092, 62.02 kB, jpg

WS M6 G30 G / 3403092

Großflächenscheibe - WS M6 G30 G.rfa, 344.00 kB
