Anilha A2 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Anilha A2

Ref. 3402320 | EAN 4012195300618

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha conforme norma DIN 125, modelo A, para aplicação universal.

Dados técnicos

Dados técnicos

Diâmetro	20 mm
Diâmetro do furo	10,5 mm
Diâmetro exterior	20 mm
Diâmetro interior	10,5 mm
Dimensão	M10
Em forma de faceta	não

Espessura das chapas	0,08 in
Espessura do material	2 mm
Forma do orifício	redondo
Material	Aço inoxidável, livre de ferrugem
Rosca	M10
Superfície	brilhante, pós-tratamento

Dimensões

Medida d	10,5 mm
Medida d mín.	20 mm

Medida h	2 mm

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
WS M6 D12 A2	12 mm	6,4 mm	1,6 mm	M6	3402304	Unidade	100 Unidade
WS M8 D16 A2	16 mm	8,4 mm	1,6 mm	M8	3402312	Unidade	100 Unidade
WS M10 D20 A2	20 mm	10,5 mm	2 mm	M10	3402320	Unidade	100 Unidade
WS M12 D24 A2	24 mm	13 mm	2,5 mm	M12	3402339	Unidade	100 Unidade

Downloads

Ficha técnica WS M10 D20 A2 / 3402320 , 0.21MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade WS M10 D20 A2 / 3402320 , 0.06MB , pdf

Download

REACH Declaração de conformidade WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Download

RoHS Declaração de conformidade WS M10 D20 A2 / 3402320 , 0.12MB , pdf

Download

Gráfico do produto WS M10 D20 A2 / 3402320, 14.98 kB, jpg

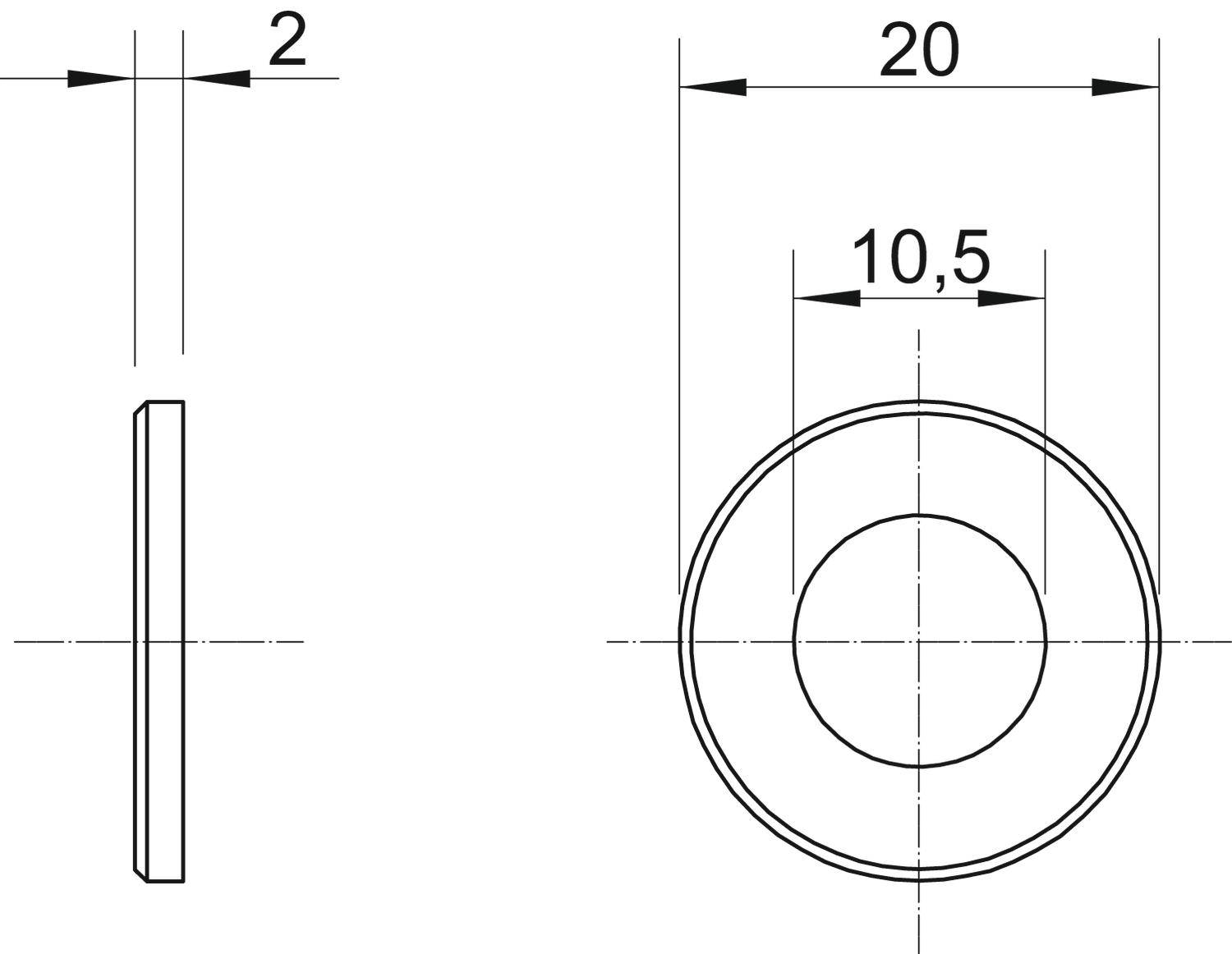

Desenho cotado WS M10 D20 A2 / 3402320, 61.83 kB, jpg

WS M10 D20 A2 / 3402320
