Anilha 24 | | 13 | 2,5 | M12

morepic-1

morepic-2

Anilha

Ref. 3402126 | EAN 4012195300199

Ref. / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descrição do produto

Descrição do produto

Anilha conforme norma DIN 125, modelo A, para aplicação universal.

Dados técnicos

Dados técnicos

Dimensão	M12
Em forma de faceta	não
Endurecido	não
Espessura das chapas	0,1 in
Espessura do material	2,5 mm

Forma do orifício	redondo
Material	Aço
Rosca	M12
Superfície	eletrogalvanizado

Dimensões

Medida d	13 mm
Medida d mín.	24 mm

Medida h	2,5 mm

Todos os tipos

Todos os tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Ref.	Quantidade	Qte. minima fornec.
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Unidade	100 Unidade
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Unidade	100 Unidade
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Unidade	100 Unidade
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Unidade	100 Unidade
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Unidade	100 Unidade

Downloads

Ficha técnica WS M12 D24 G / 3402126 , 0.17MB , pdf

Notas explicativas Proteção contra incêndios na Eletrotécnica – um guia para uma instalação em edifícios segura contra incêndio , 2.10MB , pdf

Brochura Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaração de conformidade WS M12 D24 G / 3402126 , 0.06MB , pdf

Download

REACH Declaração de conformidade WS M12 D24 G / 3402126 , 0.12MB , pdf

Download

RoHS Declaração de conformidade WS M12 D24 G / 3402126 , 0.12MB , pdf

Download

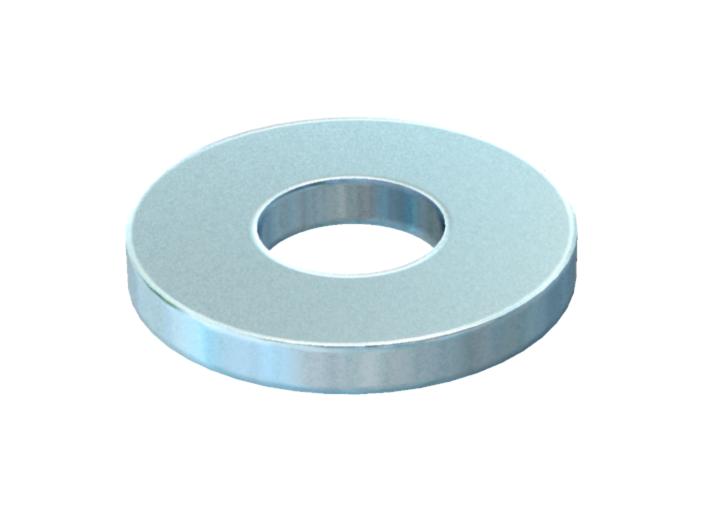

Gráfico do produto WS M12 D24 G / 3402126, 16.16 kB, jpg

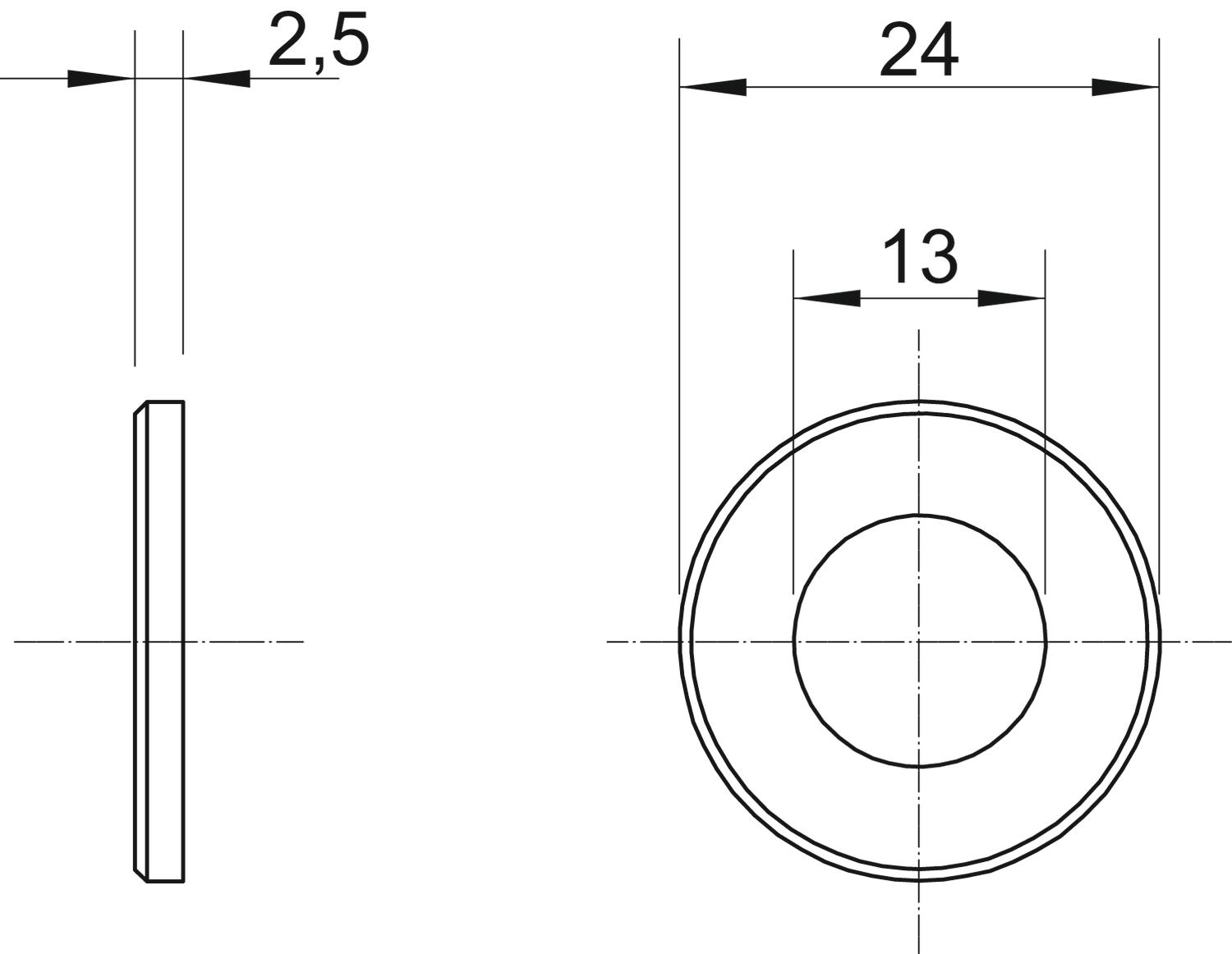

Desenho cotado WS M12 D24 G / 3402126, 61.64 kB, jpg
