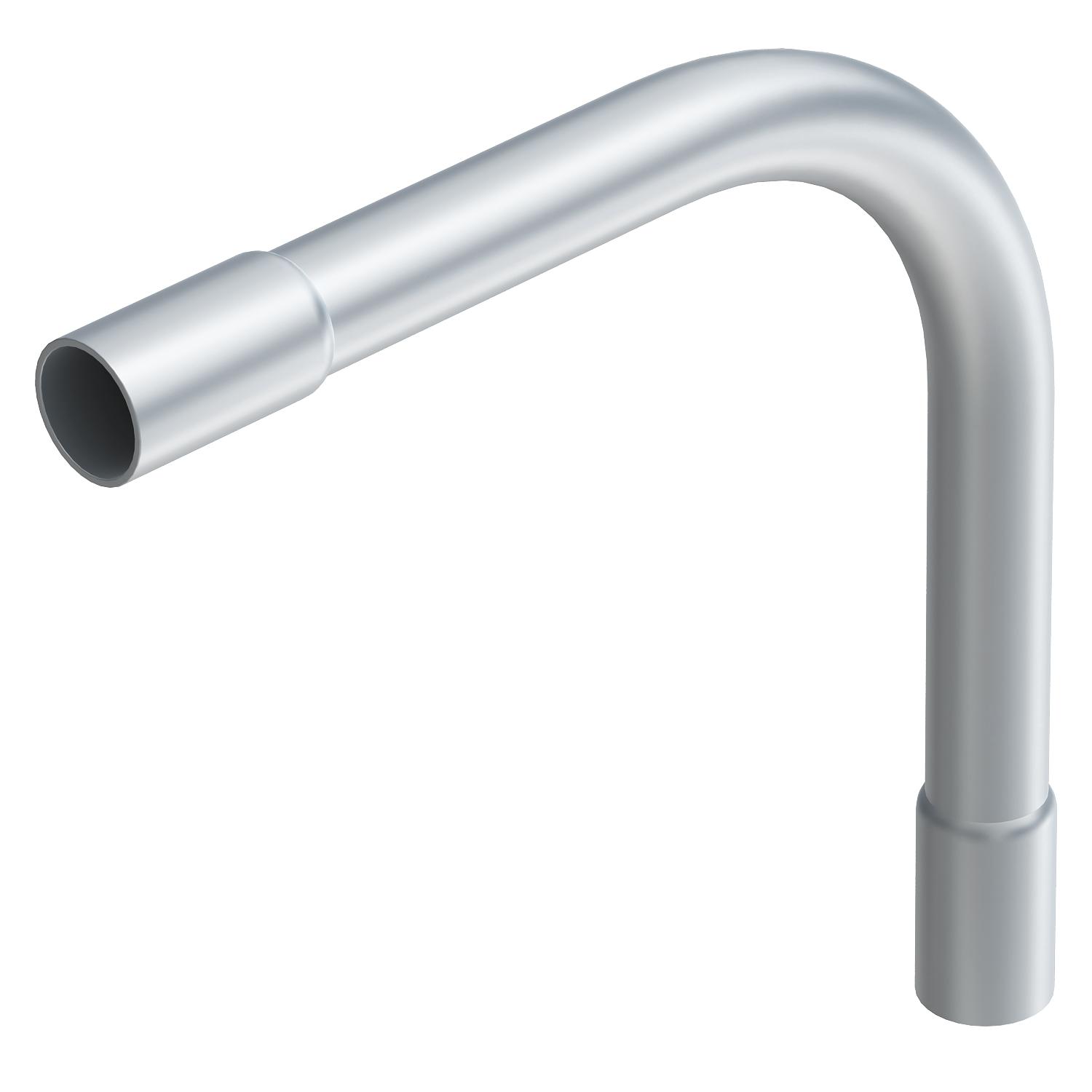

Ângulo para tubo de alumínio, sem rosca (encaixe direto)

Ref. 2046014 | EAN 4012195925903

Descrição do produto
Descrição do produto
Ângulo de 90° com união incluída, para tubos de instalação elétrica, conforme a EN 61386-1. Parede interior sem rebarbas.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

Dados técnicos

Ângulo do curva 90 °
Com escotilha de inspeção e tampa não
Com manga sim
Dimensão Ø25mm
Duas peças não
Flexível não
Gama de temperaturas de aplicação máx. 250 °C
Gama de temperaturas de aplicação mín. -45 °C
Livre de halogéneos não
Material Alumínio

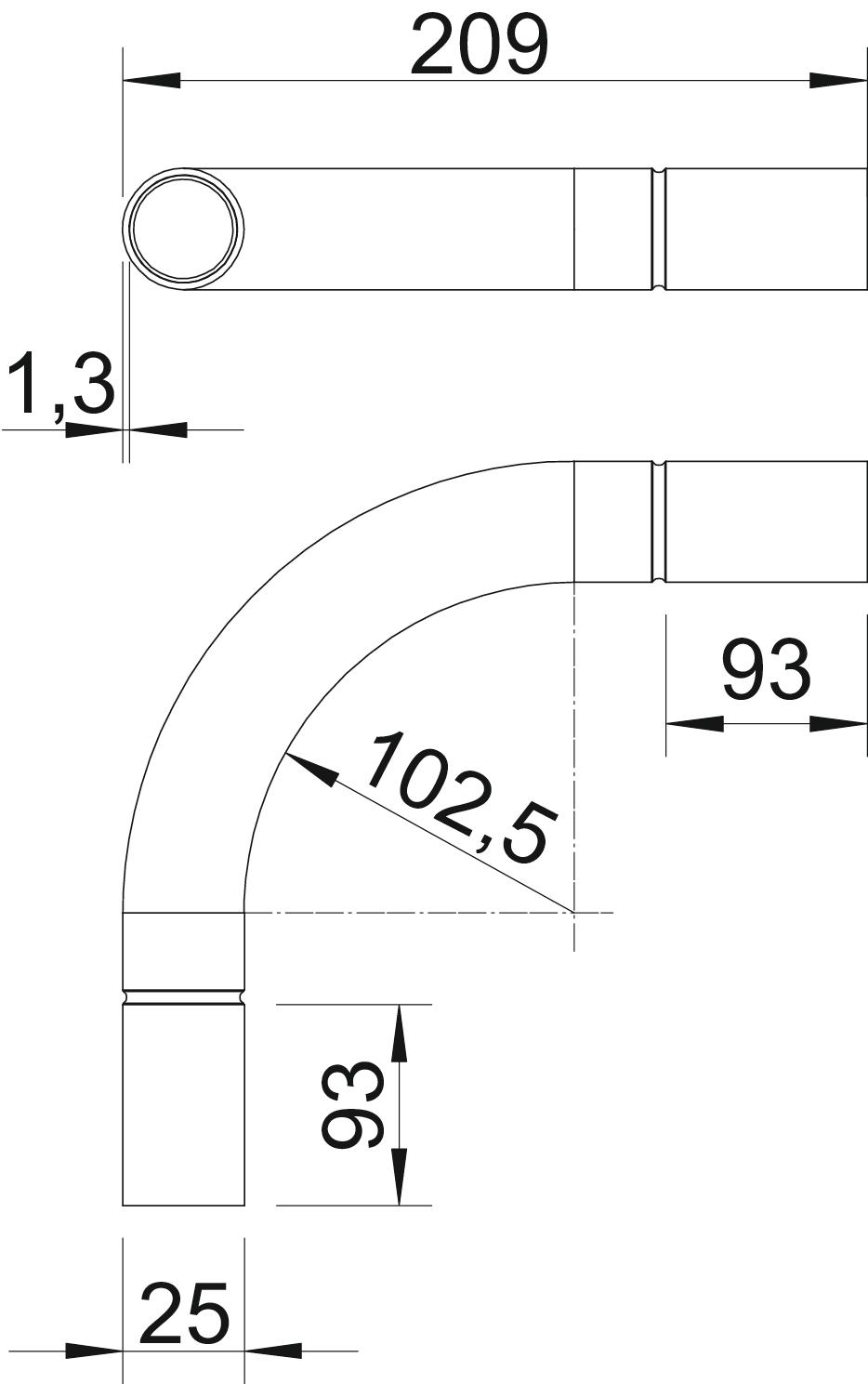

Medida A 93 mm
Medida B 209 mm
Medida D 25,2 mm
Medida l 38 mm
Medida M (mm) M25
Medida R 90 mm
Medida t 1,3 mm
para diâmetro nominal de tubo 25 mm
Superfície escovada não
Superfície polida não
Versão Encaixe
Todos os tipos

Todos os tipos

Tipo para diâmetro nominal de tubo Ref. Quantidade Qte. minima fornec.
SB16W ALU 16 mm 2046012
15 Unidade
SB20W ALU 20 mm 2046013
25 Unidade
SB25W ALU 25 mm 2046014
25 Unidade
SB32W ALU 32 mm 2046015
20 Unidade
SB40W ALU 40 mm 2046016
15 Unidade
SB50W ALU 50 mm 2046017
5 Unidade
SB63W ALU 63 mm 2046018
3 Unidade
Downloads

Download

REACH Declaração de conformidade SB25W ALU / 2046014 , 0.12MB , pdf
RoHS Declaração de conformidade SB25W ALU / 2046014 , 0.12MB , pdf

SB25W ALU / 2046014
Download
