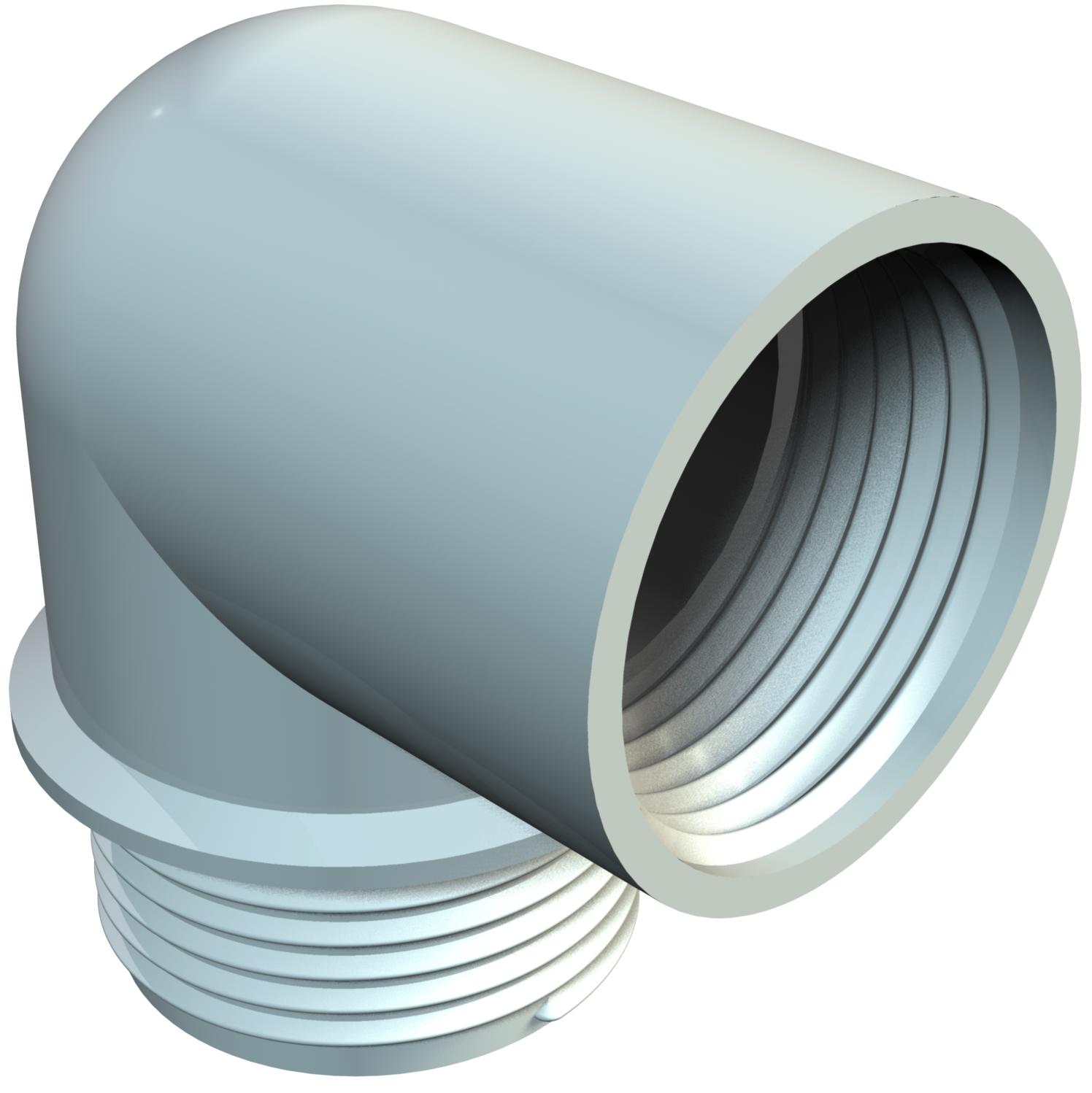

Ângulo de apoio 90°, rosca PG 13,5 | 13,5

Ângulo de apoio 90°, rosca PG

Ref. 2029936 | EAN 4012195445517

Ref. / Tipo	2029936 / 107 W PG13.5 PA

Medida de rosca PG Interior	13,5

Medida de rosca PG Exterior	13,5

Descrição do produto

Descrição do produto

Ângulo de apoio com rosca PG interna e externa conforme a DIN 40430.
O ângulo de apoio pode ser um bucim curvo se completado com 2 anéis de pressão 107/D em aço, um anel de vedação 107/A ou 107/B e um parafuso de pressão 107/E.

Dados técnicos

Dados técnicos

Cor	cinzento claro
Dimensão	PG13,5
Gama de temperaturas de aplicação máx.	65 °C
Gama de temperaturas de aplicação mín.	-20 °C
Material	Poliamida

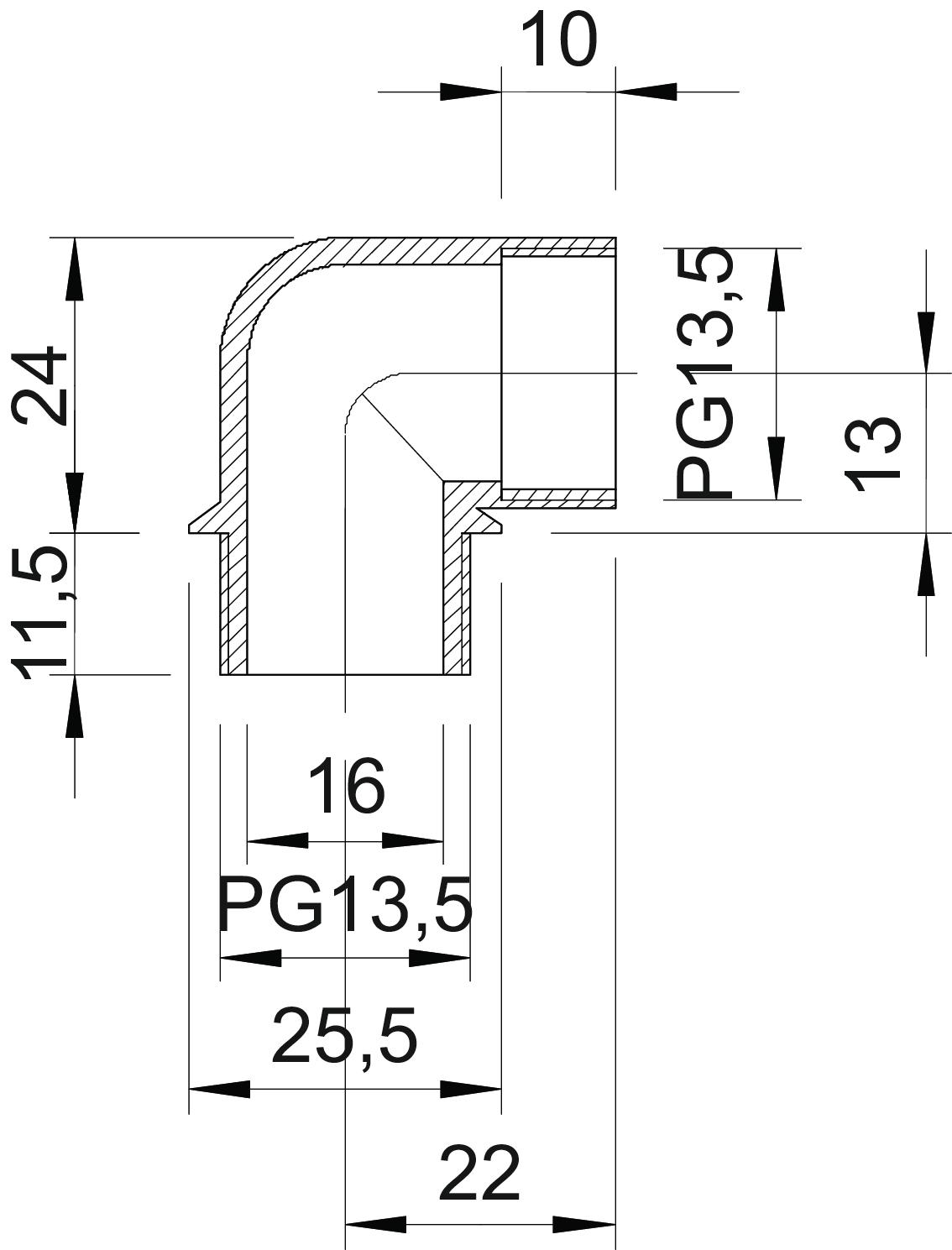

Medida A	22 mm
Medida B	13 mm
Medida D1	25,5 mm
Medida D2	16 mm

Medida de rosca PG Exterior	13,5
Medida de rosca PG Interior	13,5
Medida L1	11,5 mm
Medida L2	10 mm
Medida L3	24 mm
Modelo	com rosca
resistência ao fio incandescente	conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C
Rosca	Pg 13,5
