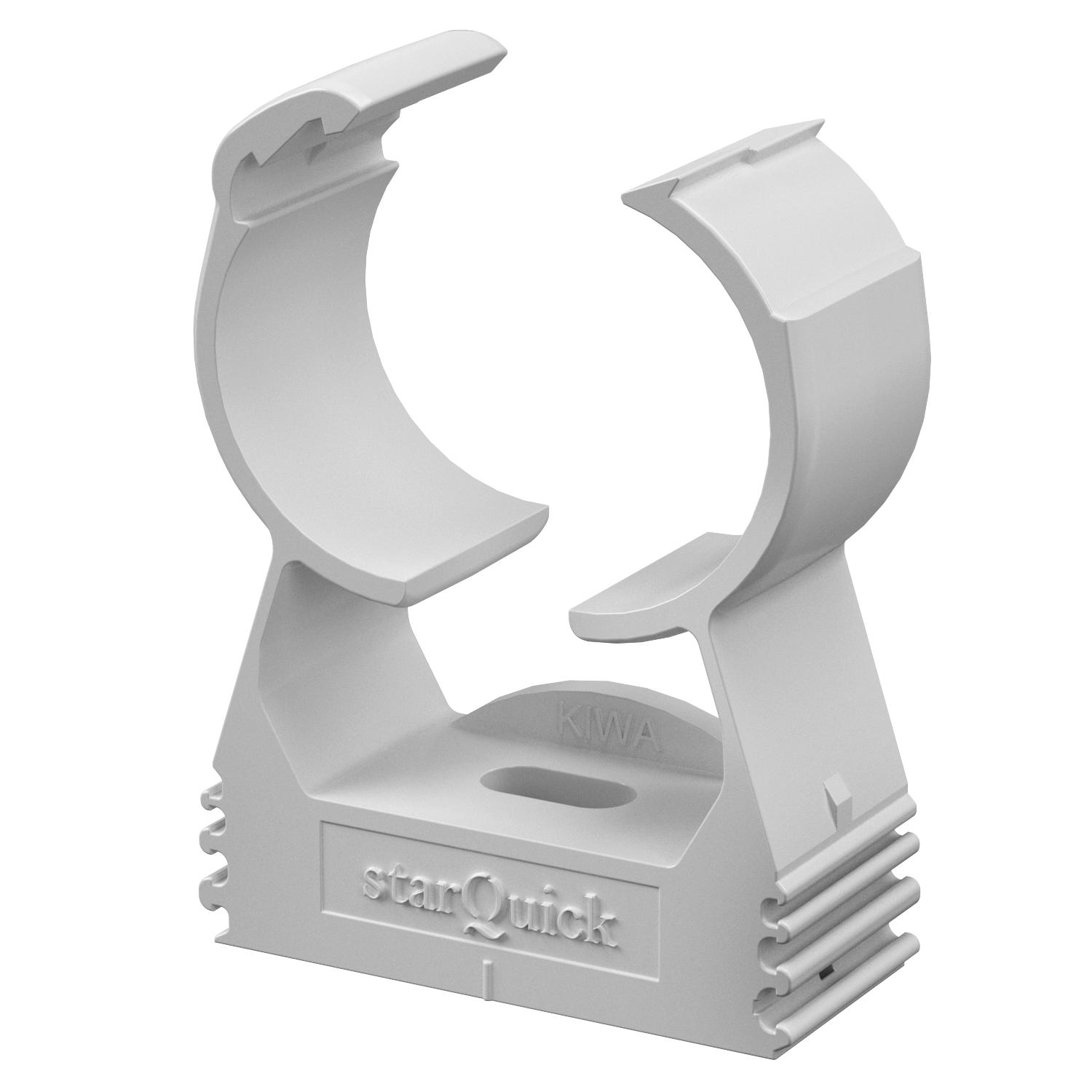

Abraçadeira starQuick

Ref. 2146207 | EAN 4012195595717

Ref. / Tipo

Tamanho nominal/Texto

Descrição do produto

Descrição do produto

Abraçadeira de elevada resistência para segurar tubos elétricos e sanitários de plástico e metal, assim como tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes, tetos e estruturas de aço em áreas interiores e exteriores. Gama de fixação flexível de vários milímetros. Montagem de tubos sem ferramentas. Possibilidade de alinhar até um Ø de 28 mm, também com abraçadeira starQuick ou OBO-Quick. Para valores de carga elevados combinável com suporte duplo. Para distâncias e número de abraçadeiras variáveis, possibilidade de montagem sobre perfil.

Dados técnicos

Dados técnicos

Agrupável	sim
Carga de rutura	0,85 kN
Com depósito	não
Cor	cinzento claro; RAL 7035
Dimensão	24-28mm
Fechado	sim
Intervalo de aperto D máx.	28 mm
Intervalo de aperto D mín.	24 mm
Livre de halogéneos	sim
Material	Poliamida
Medida A	40 mm

Medida B	17 mm
Medida E	10 mm
Medida F	4,5 mm
Medida H	49,5 mm
Medida h	10,5 mm
Número de cabos/tubos	1
resistência ao fio incandescente	conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C
Resistente à radiação UV	sim
Tamanho nominal/Texto	25-28
Tipo de fixação	Orifício roscado

Todos os tipos

Todos os tipos

Tipo	Tamanho nominal/Texto	Ref.	Quantidade	Qte. minima fornec.
SQ-10 LGR	10	2146053	Unidade	100 Unidade
SQ-12 LGR	12-14	2146061	Unidade	100 Unidade
SQ-15 LGR	15-16	2146096	Unidade	100 Unidade
SQ-17 LGR	17-19	2146118	Unidade	100 Unidade
SQ-20 LGR	20-23	2146134	Unidade	50 Unidade
SQ-25 LGR	25-28	2146207	Unidade	50 Unidade
SQ-28 LGR	28-32	2146215	Unidade	50 Unidade
SQ-32 LGR	32-35	2146258	Unidade	50 Unidade
SQ-36 LGR	35-40	2146290	Unidade	25 Unidade
SQ-40 LGR	40-44	2146320	Unidade	25 Unidade
SQ-47 LGR	45-50	2146363	Unidade	25 Unidade
SQ-51 LGR	50-54	2146444	Unidade	15 Unidade
SQ-59 LGR	59-65	2146487	Unidade	15 Unidade
