Abraçadeira Quick, resistência ao fio incandescente, branco puro
Ref. 2149369 | EAN 4012195586395
- Descrição do produto
-
Descrição do produto
Abraçadeira à superfície resistente à chama para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos
Agrupável sim Com depósito não Cor branco puro; RAL 9010 Dimensão M32 Fechado não Intervalo de aperto D máx. 32 mm Intervalo de aperto D mín. 32 mm Livre de halogéneos sim Material Polipropileno Número de cabos/tubos 1 Resistência à tração 100 N resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 750 °C Resistente à radiação UV não Tamanho nominal/Texto M32 Tipo de fixação Orifício roscado Dimensões

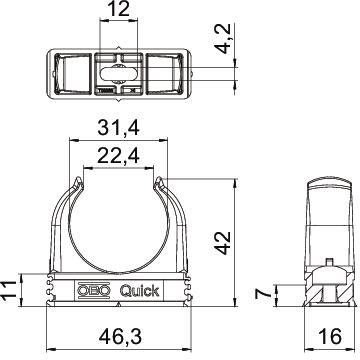

Medida A 46,3 mm Medida B 16 mm Medida C 22,4 mm Medida D 31,4 mm Medida E 12 mm Medida F 4,2 mm Medida h 11 mm Medida H 42 mm - Todos os tipos
- Downloads
-
Ficha técnica 2955 F M32 RW / 2149369 , 0.25MB , pdfBrochura Quick Pipe , 1.41MB , pdfMonofolha Série OBO-Quick , 0.08MB , pdfREACH Declaração de conformidade 2955 F M32 RW / 2149369 , 0.12MB , pdfRoHS Declaração de conformidade 2955 F M32 RW / 2149369 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE abraçadeira Quick , 0.48MB , pdf
